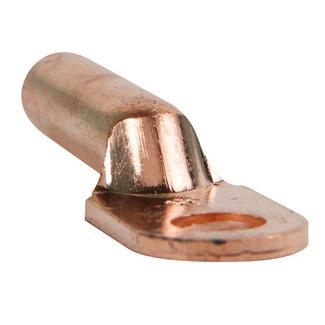

Наконечник медный OptiKit L-DT-95-12 | 278137 КЭАЗ

Наконечник медный L-DT-95-12 КЭАЗ предназначен для надежного оконцевания медных проводов и кабелей сечением 95 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и стабильность контакта - например, в распределительных устройствах, трансформаторах и коммутационном оборудовании. Артикул 278137 соответствует серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-95-12 КЭАЗ используется для создания долговечного электрического соединения между медным проводом и зажимом оборудования. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, промышленных установках, подстанциях, на производстве - там, где требуется передача больших токов через надежный контакт.

Технические характеристики

• Поперечное сечение: 95 мм2 - рассчитан на провода именно этого сечения, допустим диапазон от 10 до 300 мм2, но оптимальная работа обеспечивается при точном совпадении.
• Диаметр отверстия: 12 мм - позволяет использовать болты или шпильки такого же размера для фиксации в клеммах.
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке, снижает риск деформации.
• Номинальное напряжение: 10 000 В - соответствует требованиям для высоковольтных сетей.
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и нагреваемые помещения.
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах и корпусах.
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах; не имеет антикоррозийного слоя.
• Цвет изоляции: серый - визуальное отличие от других типов, но сам наконечник не имеет изоляционной оболочки.

Совместимость и монтаж

Наконечник медный L-DT-95-12 КЭАЗ совместим с медными проводами и кабелями сечением 95 мм2. Для монтажа необходимо:

• Зачистить конец провода от изоляции на длину, соответствующую глубине гильзы наконечника.
• Использовать специальный пресс с матрицей, подходящей под этот тип наконечника - не применять обычные клещи!
• Обеспечить плотную опрессовку: после сжатия металл должен полностью заполнить гильзу, без зазоров.
• Проверить соответствие диаметра отверстия (12 мм) размеру крепежного элемента в оборудовании.

Не рекомендуется использовать с алюминиевыми проводами - материал несовместим, возможен электрохимический эффект и перегрев.

Безопасность и стандарты

Наконечник медный L-DT-95-12 КЭАЗ соответствует требованиям к изделиям для высоковольтных систем до 10 кВ. Произведен на заводе КЭАЗ, который следует отраслевым нормам РФ и ГОСТам для электромонтажных деталей. Отсутствие покрытия требует дополнительной защиты в условиях повышенной влажности или химической активности окружающей среды.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой меди и качественной форме кольца.
• Стабильный контакт даже при длительной нагрузке - минимальное переходное сопротивление.
• Широкий температурный диапазон делает его пригодным для использования вне помещений и в суровых климатических условиях.
• Совместимость с серией OptiKit L/C - легко интегрируется в стандартизированные решения КЭАЗ.

Ограничения применения

• Не предназначена для многожильных проводов с мягкими жилами - требуется предварительная прессовка или термоусадка для сохранения формы.
• Отсутствие покрытия повышает риск окисления в агрессивных средах (промышленные цеха, побережья, химические производства).
• Не подходит для автоматического монтажа - требует ручной опрессовки профессиональным инструментом.
• Не является изолирующим элементом - обязательно использование внешней изоляции (термоусадочных трубок, колпачков) при необходимости защиты открытых частей.

Примеры использования

• Подключение силового кабеля к выводам трансформатора на подстанции.
• Присоединение медного провода к шине в распределительном щите 6–10 кВ.
• Монтаж заземляющего проводника в промышленном оборудовании.
• Соединение кабельных ответвлений в кабельных камерах и туннелях.

Практические советы

• Перед монтажом проверьте, что сечение провода точно соответствует 95 мм2 - пере- или недостаточное сечение снижают надежность соединения.
• Используйте пресс с матрицей, указанной производителем для типа L-DT-95-12 - некорректный инструмент вызывает плохую опрессовку и перегрев.
• В условиях влажности или соленого воздуха нанесите на место соединения антиоксидантную пасту и закройте термоусадкой.
• При замене старого наконечника - всегда проверяйте состояние поверхности клеммы и болта: коррозия или деформация могут сделать новое соединение ненадежным.
• Артикул 278137 - единственный номер для заказа этого конкретного варианта. Убедитесь, что вы выбираете именно L-DT-95-12 КЭАЗ, а не аналогичные модели с другими диаметрами или сечениями.
