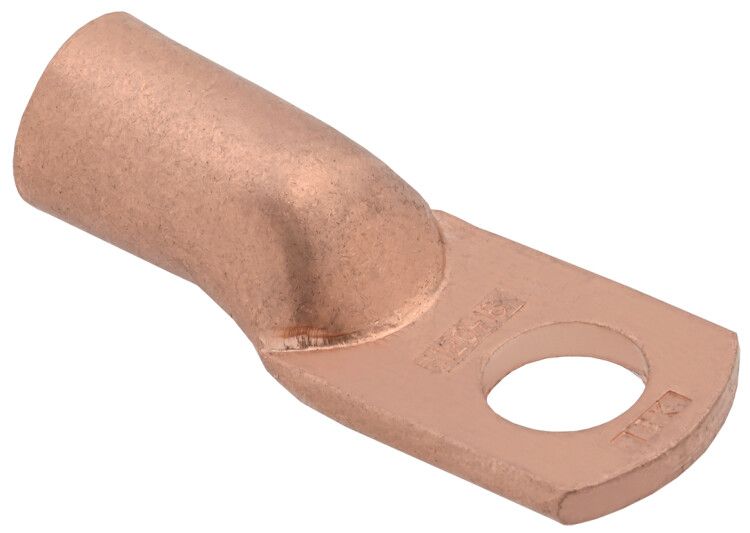

Наконечник медный ТМ 120–12–17 ГОСТ 7386 | UNP23-120-12-17 IEK

Наконечник медный ТМ 120–12–17 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 120 мм2 методом опрессовки. Артикул unp23-120-12-17 соответствует требованиям ГОСТ 7386 и применяется в силовых цепях до 10 000 В.

Назначение и область применения

Наконечник медный ТМ 120–12–17 ГОСТ 7386 используется для создания прочного и долговечного контакта между медным проводом и коммутационным устройством - например, автоматическим выключателем, рубильником, шиной или клеммной колодкой. Подходит для установки на токоведущих частях высоковольтных и средневольтных систем: распределительных щитах, трансформаторных подстанциях, промышленном оборудовании, энергообъектах.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Номинальное сечение провода: 120 мм2 - рассчитан на большие токовые нагрузки;
• Диаметр отверстия: 12 мм - совместим с болтами М12 и аналогичными креплениями;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки;
• Рабочее напряжение: до 10 000 В - допустимо применение в сетях высокого класса;
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку;
• Покрытие: без покрытия - медь открытая, не имеет антикоррозийного слоя;
• Цвет: медный - визуально отличается от алюминиевых аналогов;
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной установке.

Совместимость и монтаж

Наконечник медный ТМ 120–12–17 ГОСТ 7386 совместим с медными однопроволочными и многожильными жилами сечением 120 мм2. Для монтажа требуется гидравлический или механический пресс с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина запрессовки соответствует длине трубчатой части наконечника - недостаточное давление вызывает плохой контакт, избыточное - повреждение жилы. Крепёжный элемент (болт/шпилька) должен иметь диаметр 12 мм. Нельзя использовать с алюминиевыми проводами - риск электрохимической коррозии.

Безопасность и стандарты

Произведён согласно ГОСТ 7386, который регламентирует форму, размеры и механические свойства медных наконечников. Работает в температурном режиме, предусмотренном для меди в силовых цепях. Применение в условиях сверхвысоких перегрузок или в агрессивных средах (например, химически активные пары, повышенная влажность) снижает срок службы. Открытая медь без покрытия требует защиты от воздействия окружающей среды - рекомендуется использование изоляционных кожухов или герметизации мест соединений.

Преимущества

• Высокая проводимость материала - минимизация потерь мощности;
• Стандартные размеры - гарантия совместимости с большинством клемм и аппаратов;
• Долговечность - срок службы 30 лет при правильной сборке;
• Жесткая конструкция - устойчив к вибрациям и механическим нагрузкам;
• Поддержка сертифицированного производства IEK - контроль качества на всех этапах.

Ограничения применения

• Не для алюминиевых проводов - возможна коррозия на границе металлов;
• Без защитного покрытия - не рекомендован для открытых внешних установок без дополнительной защиты;
• Требуется точная опрессовка - неквалифицированный монтаж приводит к нагреву и выходу из строя;
• Запрещено применение с проводами меньшим сечением - возникает люфт и потеря контакта;
• Не предназначена для пайки - только опрессовка.

Примеры использования

• Подключение медного кабеля 4×120 мм2 к входному автомату в распределительном щите 10 кВ;
• Соединение фазных шин в ячейках КРУ;
• Оконцовка выводов трансформатора или реактора;
• Монтаж заземляющих проводников в крупных объектах (заводы, АЭС, метрополитены);
• Обустройство контуров заземления с использованием медных шин.

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную длине трубки наконечника - не более и не менее;
• Выбирайте пресс с матрицей, указанной производителем для типа ТМ 120–12–17; проверьте соответствие номера матрицы на корпусе пресса;
• Проверяйте качество опрессовки: после сжатия не должно быть трещин, выпуклостей или видимого движения жилы внутри;
• Если изделие будет установлено во влажной среде - используйте тепловые насадки или термоусадочные трубки для герметизации места соединения;
• При замене старого наконечника - всегда сравнивайте диаметр отверстия (12 мм) и сечение (120 мм2) с новым экземпляром - даже маленькие различия нарушают безопасность;
• Артикул unp23-120-12-17 - единственный рабочий вариант для этого сочетания параметров в линейке IEK; другие модели схожего вида могут не подходить.
