Наконечник медный ТМ 120–16–17 ГОСТ 7386 | UNP23-120-16-17 IEK

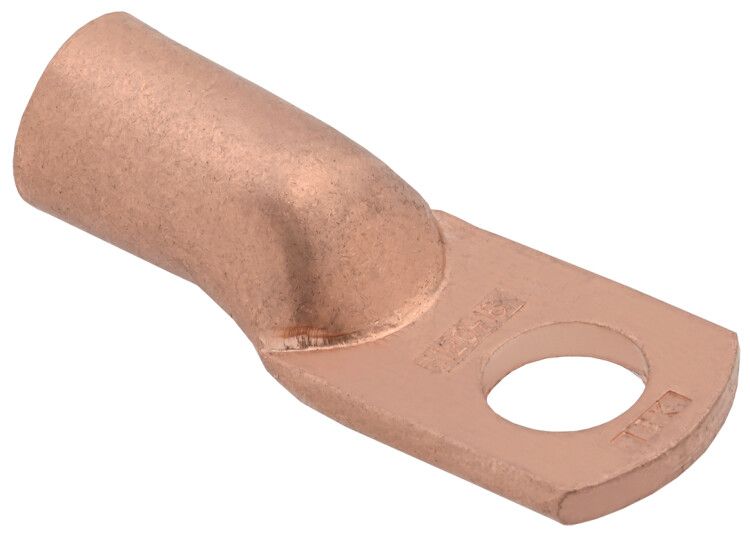

Наконечник медный ТМ 120–16–17 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 120 мм2 методом опрессовки. Этот наконечник используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, в распределительных устройствах, трансформаторных подстанциях и на промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 120–16–17 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и зажимом, болтом или шиной. Он исключает ослабление соединения из-за вибраций, перегрева или коррозии. Подходит для работы в высоковольтных системах до 10 000 В, в том числе в промышленных щитах, КРУ, тяговых установках и энергообъектах.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение провода: 120 мм2 - рассчитан на крупногабаритные медные жилы.
• Диаметр отверстия: 16 мм - совместим с болтами и зажимами этого размера.
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить нагрузку при затяжке.
• Способ монтажа: Опрессовка - требует специального инструмента, создаёт герметичное и прочное соединение.
• Тип проводника: Массивная проводящая зона - предназначена для однопроволочных и многожильных медных жил без изоляции.
• Напряжение: До 10 000 В - соответствует требованиям для высоковольтных сетей.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя; требуется защита внешней средой или смазкой при эксплуатации в агрессивных условиях.
• Цвет: Медный - визуально отличается от алюминиевых аналогов.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Наконечник ТМ 120–16–17 ГОСТ 7386 совместим с гидравлическими или механическими клещами для опрессовки, подходящими под сечение 120 мм2 и диаметр матрицы 16 мм. Перед монтажом необходимо зачистить жилу на длину, равную глубине гильзы наконечника. После опрессовки проверьте качество соединения - не должно быть трещин, смещений или выступающих проволочек. Убедитесь, что болт или зажим имеют точно такой же диаметр (16 мм), чтобы избежать перекоса и нагрева.

Безопасность и стандарты

Наконечник IEK ТМ 120–16–17 изготовлен в соответствии с ГОСТ 7386, который регламентирует форму, размеры и электротехнические параметры медных наконечников. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 000 В. Продукт прошёл сертификацию в рамках системы качества IEK, но не является изолированным элементом - его нельзя использовать без защиты корпусом или изоляционными колпачками в открытых участках сети.

Преимущества

• Высокая проводимость меди снижает потери мощности и риск перегрева.
• Кольцевая форма контактной площадки уменьшает вероятность повреждения зажима при затяжке.
• Долгий срок службы - до 30 лет - делает изделие экономически выгодным для постоянных соединений.
• Стандартные размеры обеспечивают взаимозаменяемость с другими комплектующими по ГОСТ 7386.

Ограничения применения

• Не предназначен для алюминиевых проводов - использование с алюминием вызывает электрохимическую коррозию.
• Отсутствие защитного покрытия требует дополнительной защиты от влаги, химических паров и солей - например, применение смазки типа Литол или помещение в закрытый шкаф.
• Не допускается повторное использование после демонтажа - опрессованная гильза деформируется и теряет герметичность.
• Требуется точный подбор инструмента для опрессовки - некорректный инструмент приведёт к плохому контакту или разрушению наконечника.

Примеры использования

• Подключение медных кабелей 120 мм2 к шинам в РУ 6–10 кВ.
• Соединение выводов трансформаторов с силовыми шинами.
• Завершение фазных проводов в промышленных частотных преобразователях.
• Монтаж заземляющих проводников в подстанциях с использованием болтов M16.

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - оксидная плёнка увеличивает переходное сопротивление.
• Используйте только рекомендованные матрицы для опрессовки - для 120 мм2 обычно нужна матрица с номером 4–5 по классификации IEK.
• При установке в открытом воздухе нанесите тонкий слой контактной смазки (например, Duralub) на внутреннюю поверхность наконечника перед запрессовкой.
• Проверяйте момент затяжки болта - слишком сильная затяжка может повредить резьбу, слабая - вызовет нагрев.
• Артикул unp23-120-16-17 - это официальная ссылка на продукт IEK. При заказе используйте именно этот артикул, чтобы получить именно ТМ 120–16–17 ГОСТ 7386, а не аналог с другим диаметром.
