Наконечник кабельный ТМ 150-16-19 CuPRO 150 кв.мм КЗОЦМ 556216

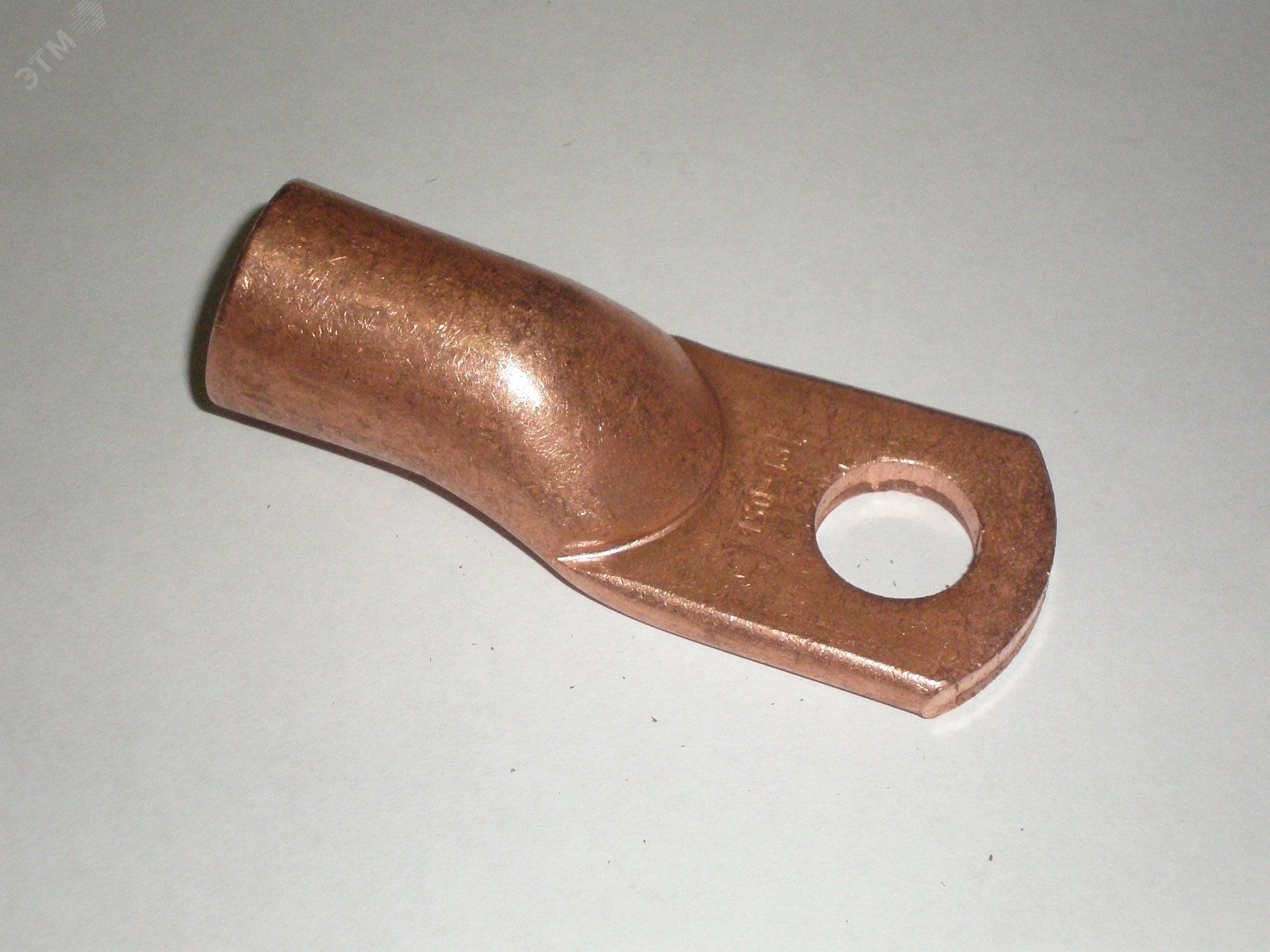

Наконечник медный ТМ 150-16-19 УХЛ3 (опрессовочный) от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 150 мм2 с зажимами оборудования через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в экстремальных условиях, что делает его подходящим для промышленных установок, силовых щитов и энергообъектов.

Назначение и область применения

Наконечник медный ТМ 150-16-19 УХЛ3 (опрессовочный) используется для оконцевания одножильных и многожильных медных кабелей сечением 150 мм2 перед подключением к клеммам, шинам или другим контактным элементам. Применяется там, где требуется высокая механическая прочность и минимальное переходное сопротивление - например, в распределительных устройствах, трансформаторах, сварочных аппаратах, системах заземления и на подстанциях.

Технические характеристики

• Номинальное поперечное сечение: 150 мм2 - соответствует кабелям с таким сечением жилы;
• Материал: медь марки М2 - обеспечивает высокую электропроводность и долговечность;
• Диаметр отверстия: 17 мм - подходит для болтов или шпилек этого размера;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное соединение;
• Диапазон рабочих температур: от -70 до +45 C - работает в холодных регионах и закрытых помещениях;
• Степень защиты: UHL3 - рассчитан на умеренный и холодный климат с повышенной влажностью.

Совместимость и монтаж

Наконечник медный ТМ 150-16-19 УХЛ3 (опрессовочный) совместим с кабелями из мягкой меди, имеющими внешний диаметр, соответствующий внутреннему каналу наконечника. Для монтажа необходим гидравлический или ручной пресс с матрицей, подходящей под сечение 150 мм2 и тип наконечника. После опрессовки проверьте качество соединения - отсутствие трещин, плотная фиксация жилы, отсутствие выступающих проволочек. Не используйте паяльник - пайка снижает механическую прочность и не рекомендована для таких сечений.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385–81 и ГОСТ 10434–82 для наконечников кабельных. Материал - электротехническая медь М2 - соответствует нормам по чистоте и проводимости. Наличие класса исполнения УХЛ3 гарантирует устойчивость к конденсату, перепадам температур и воздействию агрессивной среды в пределах указанного диапазона.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимизирует потери мощности и нагрев;
• Усиленная форма кольцевой контактной площадки - исключает деформацию при затяжке болта;
• Атмосферостойкость - не теряет свойств при колебаниях влажности и температуры;
• Производство на заводе КЗОЦМ - контроль качества на всех этапах, включая химический состав меди;
• Готовые к использованию - не требуют дополнительной обработки перед монтажом.

Ограничения применения

• Не применяется для алюминиевых кабелей - отличается коэффициентом теплового расширения, возможна потеря контакта;
• Работает только при температурах до +45 C - выше допустимого значения повышается риск перегрева и окисления;
• Требует точного подбора инструмента для опрессовки - некорректный пресс вызывает плохой контакт или разрушение наконечника;
• Не предназначен для частых демонтажей - после нескольких операций опрессовки металл может потерять пластичность.

Примеры использования

• Подключение медного кабеля 150 мм2 к шине заземления в распределительном устройстве 10 кВ;
• Соединение выводов трансформатора с силовой шиной в цехе;
• Монтаж кабеля питания на входе в крупный электродвигатель;
• Обустройство контура заземления на промышленной площадке в северных регионах России.

Практические советы

• Перед монтажом зачистите жилу кабеля на длину, равную глубине гильзы наконечника - не более того, чтобы не оставались свободные проволочки;
• Выбирайте пресс с матрицей, помеченной как “150 мм2” - использование неверной матрицы приведёт к слабому соединению;
• Проверяйте посадочный диаметр отверстия 17 мм - он должен точно соответствовать диаметру болта или шпильки, к которой будет подключаться наконечник;
• При работе в условиях повышенной влажности можно дополнительно смазать контактную поверхность антикоррозийной пастой - это продлит срок службы;
• Храните наконечники в сухом месте - хотя они устойчивы к влаге, длительное воздействие может вызвать поверхностное окисление.
