Наконечник медный ТМ 150–16–19 ГОСТ 7386 | UNP23-150-16-19 IEK

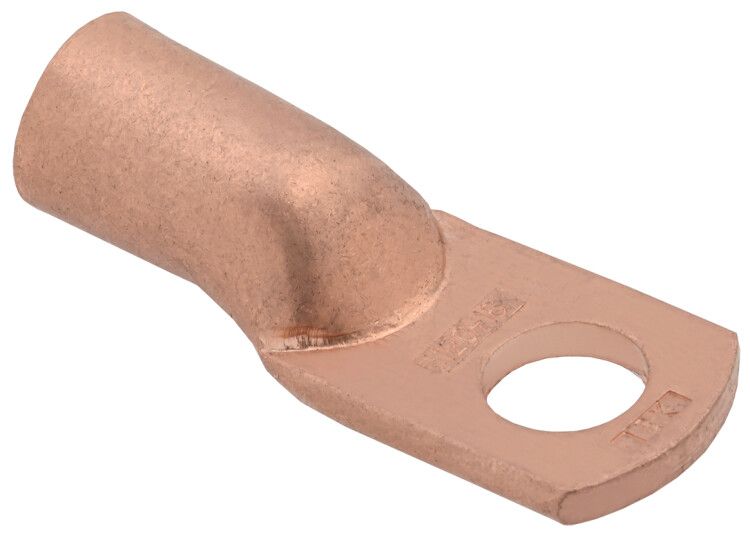

Наконечник медный ТМ 150-16-19 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания тяжёлых медных проводников сечением 150 мм² методом опрессовки. Этот наконечник применяется в силовых цепях до 10 000 В, особенно там, где требуется прочное механическое соединение без изоляционного покрытия.

Назначение и область применения

Наконечник медный ТМ 150-16-19 ГОСТ 7386 используется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или болтовым соединениям. Он обеспечивает устойчивый электрический контакт и предотвращает расплющивание жилы при затяжке. Применяется в высоковольтных установках: подстанциях, распределительных устройствах, трансформаторах, промышленном оборудовании с большими токами нагрузки.

Технические характеристики

• Материал: медь — обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Номинальное сечение проводника: 150 мм² — рассчитан на большие токовые нагрузки
• Диаметр отверстия: 16 мм — совместим с болтами М16 и аналогичными креплениями
• Форма контактной площадки: кольцевая — позволяет равномерно распределить усилие при затяжке
• Способ монтажа: опрессовка — требует специального инструмента для создания герметичного соединения
• Рабочее напряжение: до 10 000 В — соответствует требованиям для высоковольтных систем
• Тип проводника: тяжёлый — предназначена для многожильных и массивных медных проводов
• Защитное покрытие: отсутствует — не имеет антикоррозийного слоя, требует защиты в агрессивных средах
• Цвет: медный — визуально отличается от алюминиевых аналогов
• Срок службы: 30 лет — при соблюдении условий эксплуатации и правильной установке

Совместимость и монтаж

Наконечник медный ТМ 150-16-19 ГОСТ 7386 совместим с проводами и кабелями с медной жилой сечением 150 мм². Для монтажа необходима опрессовка специальным клещами с матрицей, подходящей под размер наконечника. Убедитесь, что инструмент рассчитан на сечение 150 мм² — недостаточное давление приведёт к плохому контакту, избыточное — к повреждению металла. Диаметр отверстия 16 мм позволяет использовать болты M16, гайки и шайбы стандарта GOST. Соединение не требует пайки — исключительно опрессовка.

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 7386, который регламентирует форму, размеры и механические свойства медных наконечников. Напряжение 10 000 В указывает на соответствие требованиям для электроустановок до 10 кВ. Отсутствие изоляции требует обязательного использования изолирующих колпачков, термоусадочных трубок или других средств защиты при работе вблизи токоведущих частей. Не допускается применение в условиях постоянного воздействия влаги без внешней защиты.

Преимущества

• Высокая проводимость меди снижает потери энергии и нагрев в месте соединения
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке, предотвращая деформацию
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ 7386
• Долгий срок службы — до 30 лет — при правильной установке и отсутствии химической коррозии
• Подходит для промышленных и энергетических объектов с высокими требованиями к надёжности

Ограничения применения

• Не предназначен для алюминиевых проводов — возможна гальваническая коррозия при смешивании материалов
• Отсутствие защитного покрытия делает его чувствительным к влаге, соли, агрессивным газам — требует дополнительной изоляции в открытых или влажных помещениях
• Не рекомендован для мобильных или вибрационных систем без фиксации — риск ослабления соединения
• Требует точного подбора инструмента для опрессовки — использование неподходящих клещей снижает надёжность
• Не следует использовать в сетях переменного тока выше 10 000 В — превышение напряжения опасно

Примеры использования

• Подключение медных кабелей 150 мм² к шинам в КРУ 6–10 кВ
• Завершение жил кабеля перед присоединением к выводам трансформатора
• Соединение проводов в распределительных щитах промышленных предприятий
• Монтаж заземляющих контуров с использованием массивных медных жил
• Применение в электродвигателях большой мощности, конвейерах, сварочных аппаратах

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника — не более и не менее
• Используйте только инструмент с матрицей, указанной для сечения 150 мм² и диаметра 16 мм
• Проверьте качество опрессовки: после сжатия наконечник не должен свободно двигаться на жиле
• В условиях повышенной влажности или коррозионной среды (например, на морских портах) нанесите на место соединения противокоррозийную смазку и закройте термоусадкой
• При замене старого наконечника проверьте состояние болта и шайбы — они должны соответствовать диаметру 16 мм
• Не используйте этот наконечник в качестве изолирующего элемента — он не имеет изоляции и требует внешнего защиты
