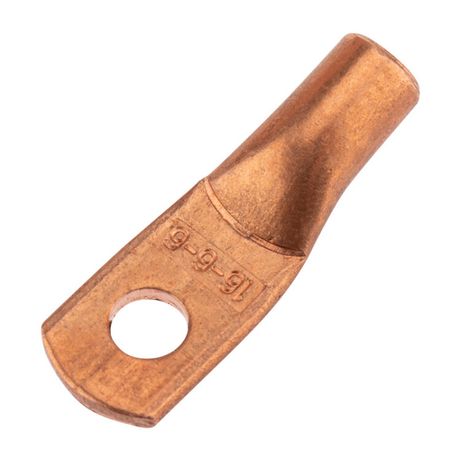

Наконечник медный ТМ 16-6-6 (16кв.мм - D6мм) (в упак. 5 шт.) | 07-5310-1 REXANT MEET

Наконечник медный ТМ 16-6-6 (16 кв. мм - 6 мм) 5 шт. от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 16 мм2 методом опрессовки. Применяется в силовых цепях, где важна механическая прочность и хорошая электропроводность соединения.

Назначение и область применения

Наконечник медный ТМ 16-6-6 используется для подготовки концов многожильных медных проводов к подключению к болтовым зажимам, клеммным колодкам, автоматическим выключателям и другим контактным элементам. Подходит для установки на оборудование с жесткими требованиями к надёжности контакта: распределительные щиты, промышленные станки, системы управления, трансформаторы, сварочные аппараты.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - соответствует многожильному проводнику этого сечения;
• Диаметр отверстия: 6 мм - совместим с болтами M6 и аналогичными креплениями;
• Материал: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки;
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичное соединение;
• Угол соединения: 180° - провод входит прямо в наконечник, без изгиба;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты в агрессивной среде;
• Количество отверстий: одно - предназначено для одиночного крепления;
• Количество в упаковке: 5 штук.

Совместимость и монтаж

Наконечник медный ТМ 16-6-6 совместим с любыми многожильными медными проводами сечением до 16 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под размер 16 мм2. Убедитесь, что глубина запрессовки соответствует длине трубчатой части наконечника - недостаточная опрессовка снижает надёжность, перегрузка повреждает провод. После монтажа проверьте качество соединения: не должно быть люфта, провод не должен выскальзывать.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к наконечникам для электроустановок. Отсутствие защитного покрытия делает его менее подходящим для открытых или влажных помещений без дополнительной изоляции. Рекомендуется использовать в соответствии с ПУЭ - особенно при работе с напряжением выше 400 В.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимизирует потери энергии и нагрев;
• Простая и надёжная конструкция - не требует пайки, легко монтируется;
• Кольцевая форма позволяет равномерно передавать нагрузку на болт - снижает риск деформации;
• Подходит для частых демонтажей - сохраняет форму после нескольких циклов затяжки/ослабления.

Ограничения применения

• Не применяется для одножильных проводов - рассчитан исключительно на многожильные;
• Без покрытия - не рекомендован для использования во влажных, солёных или химически активных средах без внешней изоляции (например, термоусадки);
• Не подходит для крепления на болты больше M6 - диаметр отверстия фиксирован;
• Требует обязательного использования опрессовочных инструментов - нельзя монтировать вручную или паять.

Примеры использования

• Подключение входного кабеля 16 мм2 к главному автомату в щите;
• Завершение фазных проводов в частном доме на 380 В;
• Присоединение клеммы к двигателю переменного тока мощностью 3–5 кВт;
• Обустройство заземляющих контуров с использованием медного провода 16 мм2.

Практические советы

• Перед опрессовкой зачистите провод на длину, равную длине трубки наконечника - не более и не меньше;
• Проверьте соответствие диаметра болта 6 мм и отверстия наконечника - не используйте M8 или крупнее;
• Если работаете в условиях повышенной влажности - после монтажа обмотайте место соединения термоусадкой или изолентой;
• Храните наконечники в сухом месте - медь подвержена окислению, особенно без покрытия;
• Артикулы etm07-5310-1 и 07-5310-1 - это один и тот же продукт, различаются только форматы кодирования.
