Наконечник медный ТМ 240–16–24 ГОСТ 7386 | UNP23-240-16-24 IEK

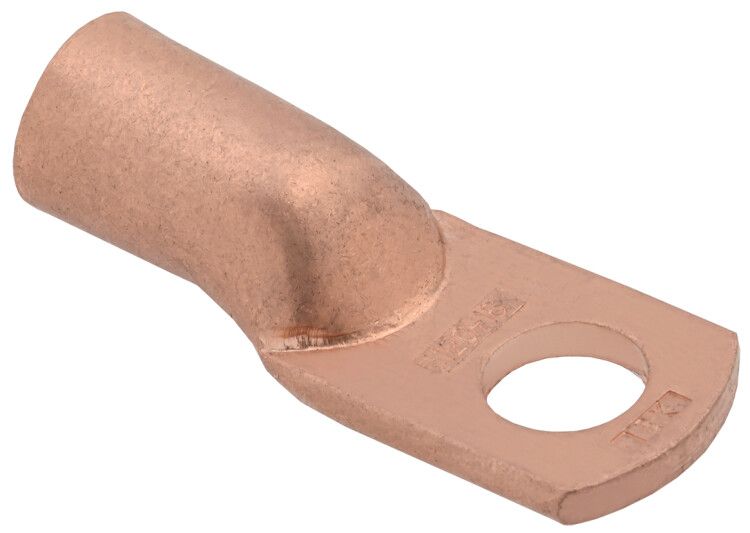

Наконечник медный ТМ 240–16–24 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 240 мм2 методом опрессовки. Применяется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, в распределительных устройствах, трансформаторных подстанциях и на промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 240–16–24 ГОСТ 7386 используется для создания качественного электрического контакта между медным проводником и зажимом оборудования. Подходит для оконцевания одножильных и многожильных медных кабелей с массивной проводящей зоной. Обеспечивает устойчивый контакт при высоких токах и в условиях вибраций. Часто применяется в энергетике, на заводах, в системах заземления и в местах подключения шин.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение проводника: 240 мм2 - рассчитан на большие токовые нагрузки.
• Диаметр отверстия: 16 мм - соответствует болтам M16, позволяет использовать стандартную фурнитуру.
• Тип изделия: Наконечник - предназначено для оконцевания, а не для ответвлений.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие затяжки, снижает риск повреждения контакта.
• Способ монтажа: Опрессовка - требует специального инструмента, создаёт герметичный и прочный соединение.
• Тип проводника: Массивная проводящая зона - совместим с цельными медными жилами, не подходит для гибких многопроволочных кабелей без предварительной зачистки и уплотнения.
• Напряжение: До 10 000 В - допущен для работы в средневольтных сетях.
• Заглушка/защитное покрытие: Без покрытия - поверхность не изолирована, требует дополнительной защиты в агрессивных средах.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, упрощает идентификацию.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Наконечник медный ТМ 240–16–24 ГОСТ 7386 совместим с болтами и зажимами диаметром 16 мм. Для установки требуется пресс-клещи с матрицей, подходящей под сечение 240 мм2 и тип наконечника ТМ. Перед опрессовкой необходимо зачистить жилу на длину, равную глубине гильзы наконечника, и удалить оксидную плёнку. После опрессовки проверьте качество соединения - не должно быть трещин, перекосов или выступающих проволочек. Убедитесь, что зажим не перегружает наконечник - максимальный момент затяжки зависит от типа клеммы, но обычно не превышает 50–70 Нм для M16.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, который регламентирует форму, размеры и электротехнические параметры медных наконечников. Работает в температурном диапазоне, предусмотренном для силового оборудования. Отсутствие защитного покрытия делает его чувствительным к коррозии во влажной или химически активной среде - рекомендуется применять в закрытых щитах или с дополнительной изоляцией.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения.
• Кольцевая форма контактной площадки исключает перекос при затяжке, увеличивает срок службы контакта.
• Стандартный диаметр отверстия 16 мм обеспечивает универсальность - подходит ко всем распространённым клеммам и зажимам.
• Срок службы 30 лет гарантирует долговременную надёжность без замены.
• Производится брендом IEK - известный российский производитель с контролируемым качеством.

Ограничения применения

• Не подходит для алюминиевых проводников - возможна электрохимическая коррозия.
• Без защитного покрытия - не рекомендован для открытого монтажа в сырых, солёных или химически агрессивных средах (например, на морских объектах или в химпроизводстве).
• Требует обязательной опрессовки - нельзя просто зажимать винтом без подготовки.
• Не предназначен для частых демонтажей - после нескольких разборок контакт может потерять плотность.
• Не совместим с гибкими многопроволочными кабелями без предварительного уплотнения жилы - есть риск разрушения при опрессовке.

Примеры использования

• Подключение медного кабеля 240 мм2 к шине заземления в распределительном устройстве 10 кВ.
• Соединение выводов трансформатора с медной шиной в подстанции.
• Присоединение кабельной жилы к зажиму автоматического выключателя большой мощности.
• Монтаж заземляющего контура на промышленном предприятии.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - даже небольшое расхождение снижает надёжность.
• Используйте пресс с правильной матрицей - для 240 мм2 нужна крупная матрица, иначе соединение будет слабым.
• После опрессовки осмотрите место соединения: если видны трещины или проволочки торчат - замените наконечник.
• Если работаете во влажной среде, нанесите антикоррозийную смазку (например, литол) на контакт перед сборкой.
• Обязательно пометьте наконечник - он не имеет цветовой маркировки, и в комплексной системе легко спутать с другими.
• Артикул unp23-240-16-24 - сохраняйте его при заказе запасных элементов, чтобы не купить несовместимый вариант.
