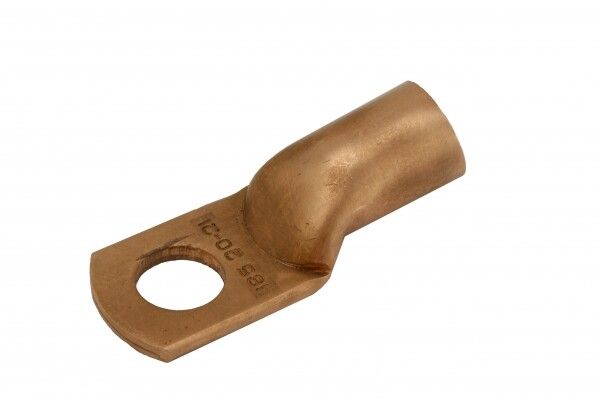

Наконечник медный ТМ 2,5-6-2,6 EKF PROxima | tm-2.5-6-2.6

Наконечник медный ТМ 2,5-6-2,6 от бренда EKF серии PROxima предназначен для надёжного оконцевания медных жил сечением 2,5 мм2 с последующим болтовым соединением. Этот наконечник обеспечивает прочную и долговечную связь между кабелем и оборудованием, особенно там, где требуется высокая токовая нагрузка и устойчивость к механическому воздействию.

Назначение и область применения

Наконечник медный ТМ 2,5-6-2,6 используется для подготовки медных проводников к болтовому соединению с зажимами, шинами, клеммами оборудования. Применяется при оконцевании кабелей и проводов в распределительных щитах, силовых установках, панелях управления, электрооборудовании промышленного и коммунального назначения. Подходит для систем до 35 кВ.

Технические характеристики

• Материал: электротехническая медь марки М2
• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 6,4 мм - совместим с болтами M6
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Диаметр наружный: 5 мм
• Тонкий фланец: да - снижает габариты и позволяет компактно располагать несколько наконечников
• Исполнение: прямое - провод вводится параллельно оси наконечника
• Количество монтажных отверстий: одно
• Номинальное напряжение: 35 кВ
• Цвет: бронзовый - естественный цвет меди без покрытия
• Защитное покрытие: отсутствует - требует защиты от коррозии в агрессивных средах
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Наконечник медный ТМ 2,5-6-2,6 монтируется методом опрессовки специальными клещами с матрицей под сечение 2,5 мм2. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую внутренней части наконечника. Учитывайте посадочный диаметр 6,4 мм - он рассчитан под болты M6. Штампованная маркировка на корпусе позволяет легко идентифицировать типоразмер после установки. Для лучшего контакта рекомендуется использовать смазку типа КТ-90 перед сборкой.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7386-80. Напряжение 35 кВ указывает на возможность применения в сетях высокого класса изоляции. Отсутствие покрытия не влияет на безопасность при правильном использовании внутри закрытых устройств. Не применяйте в условиях постоянного воздействия влаги, химических веществ или солевых туманов без дополнительной герметизации.

Преимущества

• Высокая электропроводность благодаря меди марки М2 - минимальные потери энергии
• Штампованная маркировка на каждом изделии - исключает путаницу при обслуживании
• Обязательное снятие фаски на входе - упрощает заводку жилы, снижает риск повреждения проводника
• Тонкий фланец - экономия места в плотных распределительных коробках
• Стандартные размеры - гарантируют совместимость с большинством клемм и зажимов

Ограничения применения

• Не предназначены для работы с алюминиевыми жилами - возможен электрохимический эффект и разрушение контакта
• Отсутствие защитного покрытия делает их чувствительными к коррозии во влажных, солёных или химически активных средах
• Не подходят для многожильных проводов без предварительной прессовки или пайки конца жилы
• Запрещено использование вне закрытых корпусов без дополнительной изоляции и защиты от внешних факторов

Примеры использования

• Подключение медных кабелей к шинным коллекторам в распределительных щитах
• Присоединение проводов к клеммам автоматических выключателей и контакторов
• Оконцевание жил в частных электростанциях, насосных станциях, конвейерных системах
• Монтаж в цепях управления и питания промышленных станков с напряжением до 35 кВ

Практические советы

• Перед опрессовкой обязательно проверьте соответствие диаметра отверстия (6,4 мм) выбранному болту - не используйте более крупные болты
• Для длительной службы в помещениях с повышенной влажностью нанесите антикоррозийную смазку на контактную поверхность
• Не допускайте перегрева при работе - максимальная температура эксплуатации зависит от окружающей среды и нагрузки
• Храните наконечники в сухом месте - даже без покрытия медь сохраняет работоспособность при соблюдении условий хранения
• При замене старых наконечников всегда сверяйтесь с маркировкой - ТМ 2,5-6-2,6 от EKF PROxima имеет точные размеры по ГОСТ
