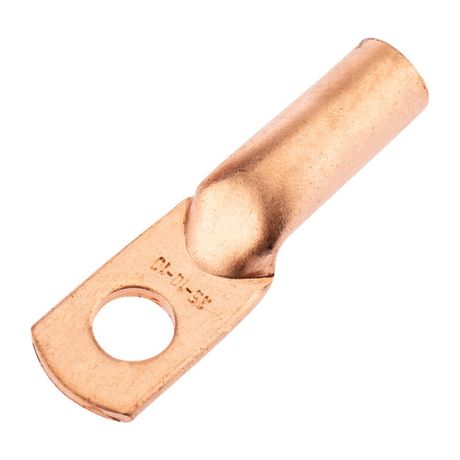

Наконечник медный ТМ 35-10-10 (35кв.мм - D10мм) (в упак. 5 шт.) | 07-5320-1 REXANT MEET

Наконечник медный ТМ 35-10-10 (35 кв. мм – 10 мм) от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2. Этот наконечник применяется там, где требуется прочное и долговечное соединение через болты - например, на шинах распределительных щитов, контактах автоматических выключателей или заземлениях. Упаковка содержит 5 штук, что удобно для монтажа нескольких точек.

Назначение и область применения

Наконечник медный ТМ 35-10-10 используется для подготовки концов многожильных медных проводов к соединению с оборудованием через болтовые зажимы. Он предотвращает расслоение жил при затяжке, снижает переходное сопротивление и повышает надёжность контакта. Применяется в силовых цепях: распределительных щитах, станках, системах заземления, преобразователях частоты, сварочных аппаратах и других устройствах с большими токами.

Технические характеристики

• Номинальное сечение: 35 мм2 - подходит для проводов такого же сечения;
• Диаметр отверстия: 10 мм - совместим с болтами M10;
• Внутренний диаметр хвостовика: 10 мм - соответствует внешнему диаметру изолированного провода 35 мм2;
• Материал: медь - обеспечивает минимальное сопротивление и хорошую теплопроводность;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке болтом;
• Угол соединения: 180° - прямой выход провода, компактная установка;
• Способ монтажа: опрессовка - требует специального инструмента;
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде;
• Количество отверстий: одно - для одиночного болтового соединения.

Совместимость и монтаж

Наконечник ТМ 35-10-10 совместим с многожильными медными проводами сечением 35 мм2. Для монтажа необходима опрессовка - использование гидравлического или механического пресса с матрицей, подходящей под размер наконечника. После опрессовки проверьте качество соединения: жила должна плотно удерживаться, без видимых трещин или перекосов. Болт M10 должен свободно проходить через отверстие, не деформируя кольцевую часть. Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужную степень деформации металла.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385–84 для наконечников медных. Наконечник медный ТМ 35-10-10 не имеет изоляции - поэтому после монтажа необходимо использовать термоусадочные трубки, изоленту или другие средства защиты, чтобы исключить случайное замыкание. Без защиты в условиях повышенной влажности или запылённости возможна коррозия меди.

Преимущества

• Высокая электропроводность меди минимизирует нагрев и потери энергии;
• Кольцевая форма контактной площадки равномерно распределяет нагрузку, снижает риск деформации зажима;
• Прямой угол (180°) позволяет компактно размещать наконечники в ограниченном пространстве;
• Опрессовка создаёт монолитное соединение - лучше, чем просто скрутка с болтом;
• Рассчитан на длительную работу при больших токах - до сотен ампер в зависимости от условий.

Ограничения применения

• Не подходит для алюминиевых проводов - отличается коэффициентом расширения и коррозионной активностью;
• Без защитного покрытия - не рекомендован для открытого монтажа во влажных, солёных или химически агрессивных средах без дополнительной изоляции;
• Требует профессионального инструмента для опрессовки - нельзя смонтировать вручную;
• Не предназначена для многократного демонтажа - при повторной сборке возможно ослабление контакта;
• Подходит только для проводов с точно соответствующим сечением - попытки использовать с меньшим или большим проводом приведут к плохому контакту или разрушению наконечника.

Примеры использования

• Заземление в распределительном щите - подключение PE-шин к медному кабелю 35 мм2;
• Подключение входного автомата в промышленном щите;
• Соединение выводов частотного преобразователя с силовым кабелем;
• Монтаж заземляющего контура на подстанциях или объектах с высокой мощностью;
• Присоединение клеммы сварочного аппарата к медному кабелю.

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине хвостовика - не более и не менее;
• Выбирайте матрицу пресса, указанную производителем для наконечника ТМ 35-10-10 - неверный инструмент испортит изделие;
• Проверяйте диаметр болта - он должен быть M10; если болт меньше - контакт будет слабый, больше - не войдёт;
• После монтажа обязательно изолируйте место соединения - особенно если наконечник установлен вне закрытого корпуса;
• Храните наконечник медный ТМ 35-10-10 в сухом месте - медь подвержена окислению при высокой влажности;
• Упаковка из 5 штук - идеальна для одного проекта; если нужно больше - заказывайте несколько упаковок, чтобы сохранить одинаковое качество партии.
