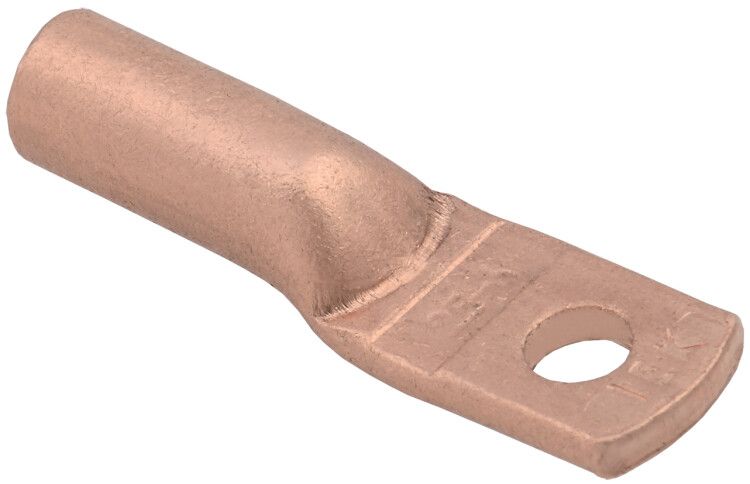

Наконечник медный ТМ 50–10–11 ГОСТ 7386 | UNP23-050-10-11 IEK

Наконечник медный ТМ 50–10–11 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 50 мм2 методом опрессовки. Артикул unp23-050-10-11 соответствует требованиям ГОСТ 7386 и применяется в силовых цепях до 10 000 В.

Назначение и область применения

Наконечник медный ТМ 50–10–11 ГОСТ 7386 используется для создания прочного и долговечного соединения между медным проводом и контактной частью оборудования - например, клеммой, шиной или болтовым зажимом. Применяется в распределительных устройствах, трансформаторах, щитах высокого напряжения, на подстанциях и в промышленном оборудовании, где требуется передача больших токов.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термическую устойчивость;
• Поперечное сечение: 50 мм2 - рассчитан на работу с жилами такого же сечения;
• Диаметр отверстия: 10 мм - совместим с болтами M10 и аналогичными креплениями;
• Тип изделия: Наконечник - одностороннее оконцевание, без изоляции;
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке;
• Способ монтажа: Опрессовка - требует специального инструмента; не допускается сварка или пайка;
• Тип проводника: Массивная проводящая зона - предназначена для цельных многожильных или однопроволочных медных жил;
• Рабочее напряжение: До 10 000 В - класс защиты для средневольтных сетей;
• Заглушка/защитное покрытие: Без покрытия - поверхность голая, не имеет антикоррозийного слоя;
• Цвет: Медный - естественный цвет меди, без лакировки или гальванизации.

Совместимость и монтаж

Наконечник медный ТМ 50–10–11 ГОСТ 7386 совместим с медными жилами точно 50 мм2. Для установки необходима опрессовка - использование пресс-клещей с матрицей, подходящей под этот тип наконечника. Убедитесь, что диаметр болта или зажима составляет 10 мм. Не используйте с алюминиевыми или комбинированными проводами. После опрессовки проверьте механическую прочность соединения - не должно быть люфта или трещин.

Безопасность и стандарты

Произведён согласно ГОСТ 7386, который регламентирует форму, размеры и электромеханические параметры медных наконечников. Работает при температуре окружающей среды от –40C до +70C. Подходит для постоянного и периодического режима работы в закрытых помещениях. Открытые участки требуют дополнительной защиты от влаги и химических воздействий - поскольку покрытие отсутствует, возможна быстрая оксидация.

Преимущества

• Высокая проводимость благодаря чистой меди - снижаются потери энергии и нагрев контакта;
• Стандартные размеры обеспечивают взаимозаменяемость с другим оборудованием;
• Кольцевая форма позволяет равномерно распределить нагрузку при затяжке болтом, предотвращая деформацию;
• Подтверждённая совместимость с системами IEK и другими производителями, соблюдающими ГОСТ.

Ограничения применения

• Не для алюминиевых или композитных проводов - риск электрохимической коррозии;
• Отсутствие защитного покрытия делает его чувствительным к влажности, соли, агрессивным газам - не рекомендован для открытых или сырых помещений без внешней герметизации;
• Требуется точное соответствие сечения жилы - применение с меньшим или большим сечением нарушает плотность опрессовки и создаёт опасность перегрева;
• Не предназначен для частых демонтажей - после нескольких операций опрессовки материал может потерять эластичность.

Примеры использования

• Подключение медного кабеля 50 мм2 к шине в распределительном щите 10 кВ;
• Соединение выводов трансформатора с медной шиной через болт M10;
• Обустройство контура заземления в промышленном цехе с использованием массивных медных жил;
• Монтаж силового кабеля на входе в преобразователь частоты.

Практические советы

• Перед опрессовкой зачистите жилу на длину, полностью соответствующую глубине гильзы наконечника - не более и не менее;
• Выбирайте пресс-клещи с матрицей, указанной производителем для наконечников типа ТМ 50–10-11;
• Проверяйте качество опрессовки: после сжатия должна сохраняться целостность металла, без видимых трещин или выдавливания;
• Если изделие будет установлено во влажной среде - нанесите тонкий слой контактной смазки на место соединения (например, LUBRIPLATE);
• Артикул unp23-050-10-11 часто заменяет аналоги других брендов - всегда сравнивайте диаметр отверстия и сечение, а не только название.
