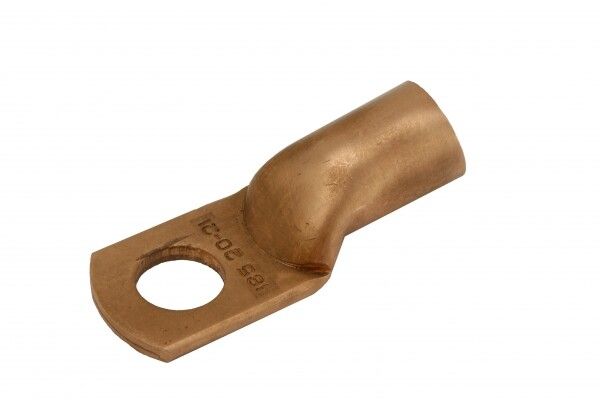

Наконечник медный ТМ 95-12-15 EKF PROxima | tm-95-12-15

Наконечник медный ТМ 95-12-15 от EKF PROxima предназначен для надёжного оконцевания кабелей и проводов с медными жилами сечением 95 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием. Артикул tm-95-12-15 соответствует требованиям ГОСТ и применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник медный ТМ 95-12-15 используется для подготовки медных жил кабелей к болтовому соединению. Применяется там, где требуется надёжный и долговечный контакт: распределительные щиты, трансформаторы, коммутационные аппараты, шины постоянного и переменного тока. Подходит для систем высокого напряжения до 35 кВ. Установка осуществляется методом опрессовки - без пайки и сварки.

Технические характеристики

• Номинальное сечение проводника: 95 мм2
• Внутренний диаметр: 15 мм - подходит для жил с таким же диаметром
• Наружный диаметр: 19 мм - влияет на зазор при установке в клеммы
• Материал: электротехническая медь марки М2 - высокая проводимость и устойчивость к нагреву
• Напряжение: до 35 кВ - рассчитан на средневысоковольтные сети
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта
• Тип монтажа: опрессовка - требует специальных клещей
• Исполнение: прямое - ось жилы совпадает с осью наконечника
• Количество монтажных отверстий: одно - для одного болта
• Тонкий фланец: да - позволяет плотнее прижать к поверхности, снижает риск перегрева
• Угол соединения: специальный - оптимизирован для компактной сборки
• Цвет: бронзовый - естественный цвет меди без покрытия
• Защитное покрытие: отсутствует - не защищён от коррозии, требует защиты в агрессивной среде
• Гарантийный срок: 60 месяцев - подтверждает стабильность качества материала

Совместимость и монтаж

Наконечник медный ТМ 95-12-15 совместим с кабелями и проводами, имеющими однопроволочные или многопроволочные медные жилы сечением 95 мм2. Для монтажа необходимы гидравлические или механические клещи с матрицей, подходящей под размер 95 мм2. Обязательно соблюдайте рекомендации производителя по количеству и глубине опрессовки - недостаточное давление вызывает плохой контакт, избыточное - повреждение жилы. Перед опрессовкой снимите фаску с жилы - это указано в описании производителя и значительно упрощает заправку в наконечник.

Безопасность и стандарты

Наконечник TМ 95-12-15 изготовлен в соответствии с ГОСТ 7386-80, что гарантирует соответствие геометрических параметров и механической прочности. Номинальное напряжение 35 кВ соответствует классу изоляции для средних сетей. Штампованная маркировка на корпусе исключает путаницу при монтаже. Отсутствие покрытия не нарушает безопасность, но требует контроля условий эксплуатации - особенно во влажной или химически активной среде.

Преимущества

• Высокая проводимость благодаря меди марки М2 - минимальные потери энергии
• Тонкий фланец обеспечивает лучший тепловой контакт с клеммой
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке
• Штампованная маркировка на каждом изделии - быстрая идентификация при обслуживании
• Стандартные размеры по ГОСТ - гарантированная совместимость с большинством клемм и оборудования
• Гарантия 5 лет - подтверждение долговечности материала

Ограничения применения

• Не предназначена для алюминиевых жил - возможна электрохимическая коррозия
• Отсутствие защитного покрытия делает её чувствительной к влаге, соли, кислотам - не используйте в открытых или агрессивных условиях без дополнительной изоляции
• Подходит только для опрессовки - нельзя использовать с зажимами типа “клипса” или самозажимными клеммами
• Не рекомендуется для частых демонтажей - после нескольких операций опрессовки металл теряет пластичность

Примеры использования

• Подключение силового кабеля 95 мм2 к шине в распределительном щите 10–35 кВ
• Завершение медной жилы перед присоединением к контактору или автоматическому выключателю
• Соединение кабеля с выводом трансформатора или реактора
• Монтаж в подстанциях, промышленных цехах, энергообъектах с высокой нагрузкой

Практические советы

• Перед монтажом проверьте диаметр жилы - он должен точно соответствовать 15 мм. Жила меньше - будет люфт; больше - невозможно заправить.
• Обязательно используйте клещи с правильной матрицей. Неподходящий инструмент - причина слабого контакта и перегрева.
• Если наконечник будет установлен в помещении с повышенной влажностью - нанесите антикоррозийную смазку на контактную плоскость перед затяжкой.
• При использовании в шинопроводах убедитесь, что болт имеет достаточную длину и момент затяжки соответствует нормам.
• Артикул tm-95-12-15 часто заменяют аналогами - но только этот вариант от EKF PROxima имеет точное соответствие ГОСТ и штампованную маркировку.
