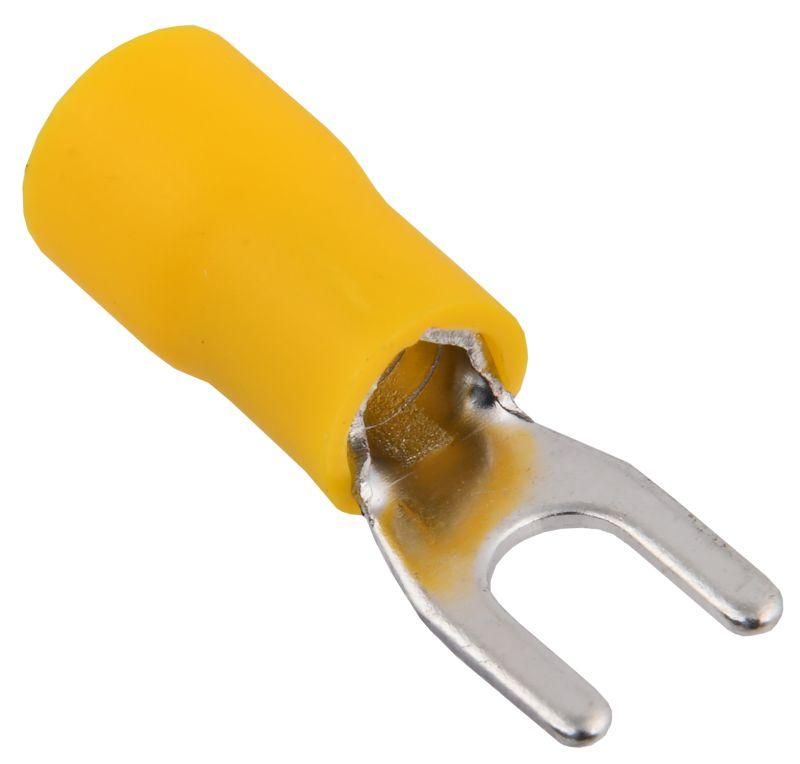

Наконечник НВИ 5,5-4 вилка 4-6мм (100шт/упак) | UNL10-006-6-4-G GENERICA IEK

Наконечник НВИ 5,5-4 вилка 4-6 мм (100 штук в упаковке) от GENERICA и IEK предназначен для надёжного соединения медных проводов с поперечным сечением 4–6 мм2 через винтовые зажимы. Упакован по 100 штук, подходит для массового монтажа в распределительных щитах, панелях управления и промышленном оборудовании.

Назначение и область применения

Наконечник НВИ 5,5-4 вилка 4-6 мм (100 штук в упаковке) используется для оконцевания многожильных и одножильных медных проводов методом опрессовки. Применяется там, где требуется прочное и долговечное винтовое соединение - например, в клеммах автоматических выключателей, контакторов, реле, трансформаторов и других устройствах с винтовыми зажимами М4.

Технические характеристики

• Поперечное сечение провода: 4–6 мм2 - подходит для проводов средней мощности
• Размер резьбы: М4 - совместим с винтами диаметром 4 мм
• Форма контактной площадки: вилочная - обеспечивает плотную посадку в клемме без люфта
• Материал: латунь - высокая электропроводность и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление, снижает переходное сопротивление
• Изолированный корпус - защищает от случайного касания и замыкания
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник НВИ 5,5-4 вилка 4-6 мм (100 штук в упаковке) совместим с любыми клеммами, рассчитанными на винты M4 и ширину контактной площадки до 6 мм. Для установки:

• Зачистите изоляцию провода на длину, равную глубине гильзы наконечника
• Вставьте жилу в гильзу, убедитесь, что все проволочки находятся внутри
• Обожмите гильзу специальным прессом с матрицей для 4–6 мм2
• Установите наконечник в клемму и затяните винт моментом, указанным в документации оборудования

Не используйте плоскогубцы - некачественная опрессовка приведёт к перегреву и выходу из строя.

Безопасность и стандарты

Наконечник НВИ 5,5-4 вилка 4-6 мм (100 штук в упаковке) соответствует требованиям ГОСТ 7385-91 и IEC 60947-7-1. Лужёное покрытие и изоляция обеспечивают безопасность при работе под напряжением. Не применяйте в условиях постоянного воздействия открытого огня или химически активных сред.

Преимущества

• Изолированный корпус исключает риск поражения током при обслуживании
• Латунь + лужение - минимизируют нагрев и коррозию даже в сырых помещениях
• Вилочная форма гарантирует точную центровку в клемме, снижает вероятность повреждения резьбы
• Упаковка по 100 штук - удобна для крупных проектов и складского учёта

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект
• Не рекомендуется использовать в системах с частыми вибрациями без дополнительной фиксации
• Срок службы 5 лет действителен при температуре от –40C до +70C; выше - возможна деформация изоляции
• Не допускается повторное использование после демонтажа - при разборке гильза теряет герметичность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах АПС
• Соединение проводов с клеммами контакторов КМИ и РТЭ
• Монтаж цепей управления на станках с ЧПУ
• Присоединение заземляющих проводников к шинам PE

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 4–6 мм2. Более тонкий провод не будет надёжно зажат, более толстый - не войдёт в гильзу
• Выбирайте пресс с матрицей, помеченной как “4–6 мм2” - не подходят универсальные насадки
• При использовании в агрессивной среде (цеха, теплицы) дополнительно смазывайте контакты антикоррозийной пастой
• Храните в сухом месте - влага может вызвать потемнение лужёного слоя, хотя это не влияет на работоспособность
• При закупке на объект - берите с запасом 5–10%, так как при опрессовке брак составляет до 2%
