Изолированный наконечник CPTA R 120 (120 мм2) | 11801161 NILED НИЛЕД

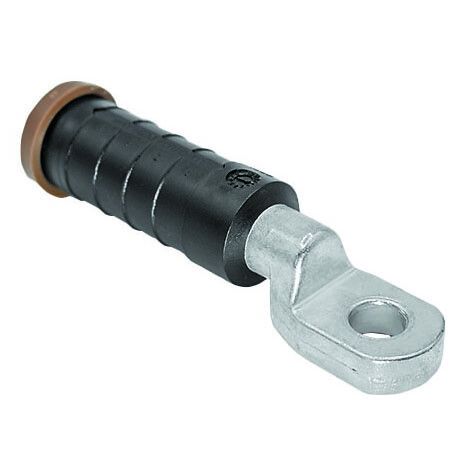

Наконечник изолированный кольцевой 120 мм2 медь луженая CPTAU 11801161 предназначен для надёжного и безопасного присоединения проводов СИП к клеммам электрооборудования, особенно в условиях открытых линий электропередачи. Его изолированная конструкция и лужёная медь обеспечивают долговечность даже при высокой влажности и перепадах температур.

Назначение и область применения

Наконечник CPTAU 11801161 используется для соединения одножильных проводов СИП с медными или медно-лужеными клеммами автоматических выключателей, рубильников, зажимов распределительных щитов и других устройств. Применяется в наружных сетях - на опорах ЛЭП, в ответвлениях к домам, на подстанциях. Подходит для стационарной установки там, где важна герметичность и устойчивость к внешним факторам.

Технические характеристики

• Номинальное сечение: 120 мм2 - рассчитан на токовые нагрузки, соответствующие этим значениям;
• Материал контактной части: медь, лужёная - обеспечивает хорошую проводимость и защиту от окисления;
• Изоляция: черная, термостойкая, устойчивая к УФ-излучению - не трескается на солнце и не разрушается под действием осадков;
• Рабочая температура: от –60 C до +50 C - работает в суровом климате, включая северные регионы;
• Тип соединения: кольцевая форма - позволяет использовать болтовые соединения с гайками и шайбами;
• Количество жил: одна - предназначено для одножильных проводов СИП;
• Гарантия: 60 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Наконечник CPTAU 11801161 совместим с проводами СИП сечением 120 мм2. Для монтажа требуется специальный пресс с матрицей, указанной на корпусе изделия. Перед обжатием необходимо зачистить изоляцию провода точно на длину, указанную на наконечнике - иначе соединение будет ненадёжным. Обжим выполняется в два-три прохода, как показано на маркировке. После обжатия наконечник плотно фиксируется на клемме болтом - кольцевая форма гарантирует равномерное давление и исключает люфт.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для наружных электросетей. Материалы не поддерживают горение, изоляция устойчива к УФ-излучению и атмосферным воздействиям. Конструкция предотвращает случайный доступ к токоведущим частям после монтажа. Наличие внутреннего слоя контактной смазки снижает риск возникновения переходного сопротивления и нагрева.

Преимущества

• Лужёная медь - меньше окисляется, чем обычная медь, продлевает срок службы контакта;
• УФ-стойкая изоляция - не выгорает на солнце, сохраняет целостность в течение всего срока эксплуатации;
• Заполнение смазкой внутри трубки - минимизирует коррозию и улучшает токопроводимость;
• Герметичная конструкция с эластичной заглушкой - защищает от влаги, пыли и грязи;
• Ясная маркировка на корпусе - ускоряет монтаж и снижает вероятность ошибки при использовании пресса.

Ограничения применения

Наконечник CPTAU 11801161 нельзя применять для многожильных проводов - он рассчитан только на одножильные СИП. Также не рекомендуется использовать его в местах постоянного механического напряжения, например, в движущихся механизмах или вибрационном оборудовании. Температурный диапазон ограничен: выше +50 C возможен перегрев, ниже –60 C - хрупкость изоляции. Не предназначен для подключения к алюминиевым клеммам - только к медным или медно-лужёным.

Примеры использования

• Подключение СИП к входному автомату в распределительном щите на столбе;
• Присоединение фазного провода СИП к клемме счетчика в наружной коробке;
• Соединение СИП с зажимом заземления на опоре ЛЭП;
• Обустройство ответвлений от воздушной линии к бытовому вводу в деревне.

Практические советы

• Перед монтажом проверьте соответствие сечения провода СИП - 120 мм2 - и наконечника; не используйте для меньших или больших проводов;
• Используйте только ту матрицу пресса, которая указана на корпусе - неверная матрица испортит наконечник;
• Не срезайте изоляцию длиннее, чем указано - это нарушит герметичность;
• После обжатия потяните за провод - если есть люфт, замените наконечник;
• При работе в сыром климате дополнительно проверяйте состояние заглушки - она должна плотно прилегать к проводу.
