Изолированный наконечник (CPTAU 35) | 21800931 ВК

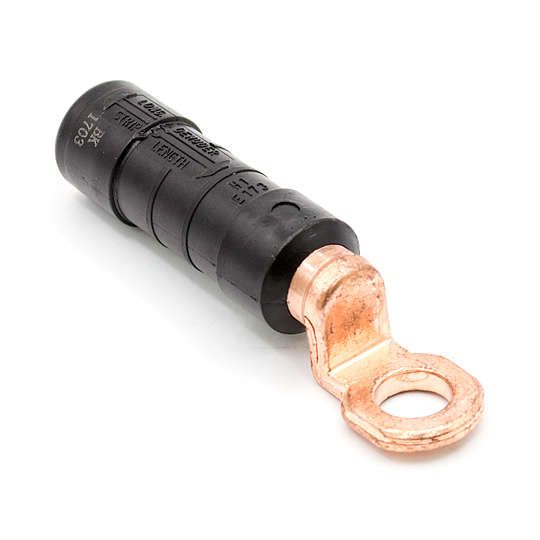

Наконечник изолированный кольцевой 35 мм2 для медных проводников ВК - надёжное решение для соединения медных проводов в силовых цепях, особенно при работе с проводами типа СИП. Артикул 21800931 обеспечивает безопасное и долговечное подключение к шинам и вводным клеммам оборудования.

Назначение и область применения

Наконечник изолированный кольцевой 35 мм2 для медных проводников ВК используется для оконцевания одножильных медных проводов перед подключением к токоведущим элементам. Применяется в системах распределения энергии - например, при присоединении проводов СИП к автоматическим выключателям, рубильникам, шинным коллекторам и другому оборудованию в ЛЭП. Подходит для установки внутри помещений и на открытых участках благодаря защите от УФ-излучения.

Технические характеристики

• Номинальное сечение: 35 мм2 - соответствует медному проводнику указанного сечения;
• Форма контакта: кольцевая - позволяет использовать болтовые зажимы стандартных размеров;
• Материал: корпус из меди для хорошей проводимости, изоляция из прочного пластика;
• Изоляция: да - предохраняет от случайного замыкания и воздействия внешней среды;
• Рабочая температура: от –60 C до +50 C - работает в суровых климатических условиях;
• Устойчивость к УФ: да - не теряет механических свойств под прямыми солнечными лучами;
• Гарантия: 60 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Наконечник изолированный кольцевой 35 мм2 для медных проводников ВК совместим с болтами M8–M10, типичными для российского электрооборудования. Для монтажа требуется обжим специальным инструментом - клещами с матрицей под сечение 35 мм2. Перед установкой необходимо удалить изоляцию с конца провода на длину, равную глубине гильзы наконечника. После обжима проверьте качество соединения: металл должен плотно охватывать провод без видимых трещин или перекосов.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-7-1 и внутренним нормам ВК. Изоляционная оболочка препятствует пробоям при повышенном напряжении. Наконечник не содержит свинец и другие запрещённые вещества, что делает его экологически безопасным для эксплуатации и утилизации.

Преимущества

• Защита от внешних факторов - изоляция исключает риск поражения током и повреждения контакта;
• Высокая механическая прочность - кольцевая форма сохраняет форму даже после многократных демонтажей;
• Адаптация под российские устройства - оптимальные размеры клеммной части для распространённых клеммников и шин;
• Долгий срок службы - материал устойчив к коррозии и температурным нагрузкам.

Ограничения применения

Не применяется для алюминиевых проводов - материал наконечника рассчитан исключительно на медь. Не рекомендовано использование вне диапазона температур –60…+50 C. Не предназначается для частых включения/выключения под нагрузкой - предназначен для постоянных соединений. Обязательна правильная процедура обжима; неквалифицированный монтаж снижает надёжность соединения.

Примеры использования

• Подключение СИП-проводов к входным клеммам щита на столбе ЛЭП;
• Присоединение медных жил к шинной группе в распределительном пункте;
• Замена старых наконечников при модернизации воздушных линий;
• Обустройство заземления в холодном климате - благодаря устойчивости к низким температурам.

Практические советы

• Выбирайте обжимные клещи с точной матрицей под 35 мм2 - недостаточно или избыточное давление приведёт к плохому контакту;
• Перед установкой протестируйте наконечник на соответствие диаметру болта - кольцо должно свободно проходить через него;
• Проверяйте целостность изоляции после монтажа - трещины или деформации требуют замены;
• Для работы в сыром воздухе используйте этот наконечник вместо неизолированного аналога - он снижает риск коррозии контакта;
• Артикул 21800931 легко найти в каталогах поставщиков - помните, что именно эта модель адаптирована под оборудование российских производителей.
