Наконечник медный Т 35-10-10 | zeta10729 ЗЭТАРУС (Завод электротехнической арматуры)

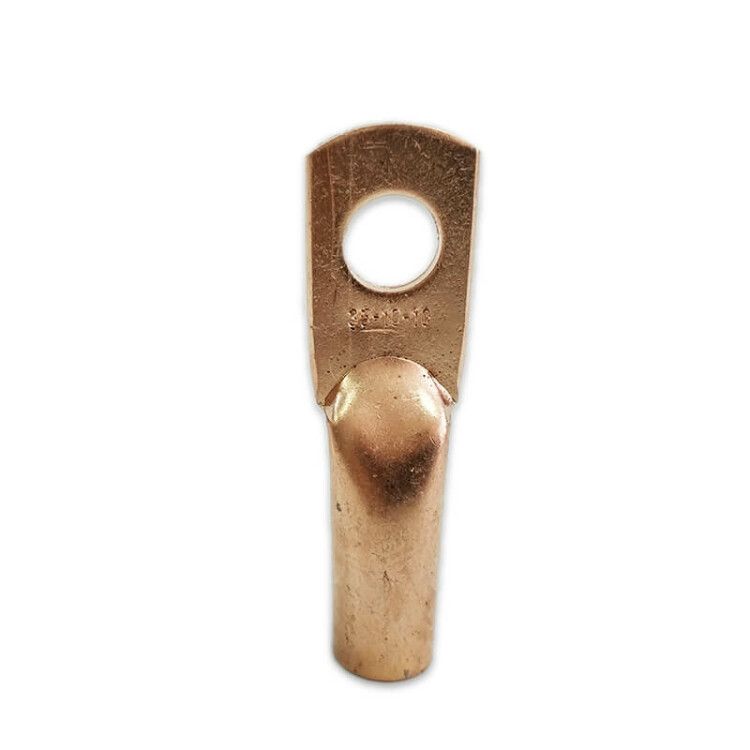

Наконечник медный ТМ 35-10-10 мм под опрессовку от бренда ЗЭТАРУС предназначен для надежного оконцевания многопроволочных медных жил сечением 35 мм2. Артикул zeta10729 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение без изоляционного покрытия.

Назначение и область применения

Наконечник медный ТМ 35-10-10 мм под опрессовку применяется для оконцевания медных проводников перед подключением к болтовым зажимам, шинам, коммутационному оборудованию. Подходит для силовых цепей, распределительных щитов, трансформаторов, электродвигателей и других устройств, работающих при напряжении до 35 кВ. Особенно эффективен в условиях повышенной механической нагрузки и вибраций.

Технические характеристики

• Номинальное сечение жилы: 35 мм2
• Диаметр отверстия: 10 мм - позволяет использовать с болтами M10
• Материал: медь марки М2 - высокая электропроводность и термостойкость
• Тип монтажа: опрессовка - требует специального пресса
• Класс проводника: Класс 2 (многопроволочная жила)
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Длина втулки: короткая - компактная конструкция для ограниченного пространства
• Тонкий фланец: да - снижает риск повреждения изоляции при установке
• Количество монтажных отверстий: одно - для одиночного крепления
• Защитное покрытие: отсутствует - не защищён от коррозии, требует защиты в агрессивной среде
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник медный ТМ 35-10-10 мм под опрессовку совместим с любыми медными многожильными проводами сечением 35 мм2. Для монтажа необходим пресс с матрицей, подходящей под размер наконечника - обычно это матрица 10–12 мм. Перед опрессовкой необходимо зачистить жилу на длину втулки, удалить оксидную плёнку и плотно вставить провод до упора. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающей меди. Не используйте кусачки или клещи - они не обеспечивают достаточного давления и приводят к плохому контакту.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует соответствие механической прочности, электропроводности и размерным параметрам. Климатическое исполнение УХЛ3 позволяет применять наконечник в закрытых помещениях с температурой от −40C до +40C и относительной влажностью до 90%. Отсутствие защитного покрытия делает его непригодным для открытого монтажа на улице или в агрессивных средах без дополнительной изоляции.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Короткая втулка экономит место в щитах и корпусах
• Тонкий фланец предотвращает повреждение изоляции при установке
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем
• Совместим с широким спектром болтов M10 и стандартных зажимов

Ограничения применения

• Не предназначена для однопроволочных жил - возможна деформация и разрыв
• Без защитного покрытия - не рекомендуется для использования во влажных, солевых или химически активных средах без герметизации
• Требует обязательного использования пресса - нельзя монтировать вручную
• Не подходит для кабелей с алюминиевой жилой - отличаются коэффициенты теплового расширения
• Диаметр отверстия 10 мм ограничивает возможность использования с более крупными болтами (M12 и выше)

Примеры использования

• Подключение медного кабеля 35 мм2 к шине в распределительном щите 10 кВ
• Оконцевание жилы двигателя мощностью 15–20 кВт
• Соединение с заземляющим контуром через болтовую клемму M10
• Присоединение к выводам автоматических выключателей или рубильников

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - даже тонкий слой оксида увеличивает переходное сопротивление
• Выбирайте пресс с правильной матрицей - для этого наконечника подойдут матрицы 10–12 мм
• Проверяйте посадочный диаметр 10 мм - он должен точно совпадать с диаметром болта или зажима
• Если изделие будет использоваться в помещении с высокой влажностью, после монтажа обработайте соединение антикоррозийной смазкой (например, Литолом) и замотайте изолирующей лентой
• Не путайте с наконечниками типа ТМК - у них есть изоляционная трубка; этот вариант полностью открытый
