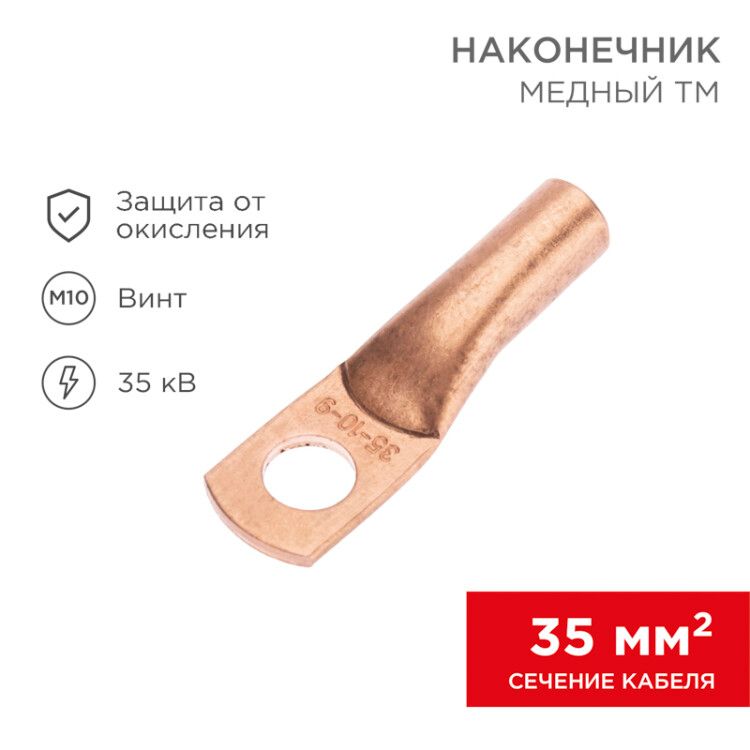

Наконечник медный ТМ 35-10-9 (35 кв. мм – 10 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2 с последующим креплением через болтовые соединения. Артикулы 07-5317-2 и etm07-5317-2 соответствуют одной модели в упаковках по 50 или 100 штук.

Назначение и область применения

Наконечник медный ТМ 35-10-9 применяется для подготовки концов многожильных медных проводов к соединению с зажимами, шинами, клеммными колодками и другим электрооборудованием. Подходит для установки на силовые цепях, где требуется прочное и долговечное соединение. Часто используется в распределительных щитах, на станках, конвейерах, в системах автоматизации и промышленном оснащении.

Технические характеристики

• Поперечное сечение: 35 мм2 - рассчитан на токи до 140–160 А (при температуре +30C, согласно ГОСТ 7385);
• Диаметр отверстия: 10 мм - совместим с болтами M10;
• Внутренний диаметр хвостовика: 9 мм - обеспечивает плотную посадку на жилу провода;
• Материал: медь - высокая электропроводность, минимальные тепловые потери;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта;
• Угол соединения: 180° - прямое расположение провода относительно контакта;
• Способ монтажа: опрессовка - требует специальных клещей;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты в агрессивной среде;
• Количество отверстий: одно - для одиночного болтового соединения.

Совместимость и монтаж

Наконечник ТМ 35-10-9 совместим с многожильными медными проводами сечением 35 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под размер 35 мм2. После опрессовки проверьте качество соединения: металл должен быть плотно сжат, без трещин и выступов. Убедитесь, что диаметр болта M10 точно соответствует отверстию - перегрузка или недотяжка снижают надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-81 «Наконечники медные». Применяется в сетях переменного тока до 1000 В. Отсутствие защитного покрытия делает его менее подходящим для открытых, влажных или агрессивных сред без дополнительной изоляции или герметизации.

Преимущества

• Высокая электропроводность меди минимизирует нагрев и потери энергии;
• Прямой угол (180°) упрощает прокладку проводов и снижает риск перегиба;
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке;
• Опрессовка создаёт монолитное соединение - исключает ослабление со временем;
• Упаковка по 50 или 100 шт. удобна для крупных проектов и складского учёта.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке;
• Без покрытия - не рекомендуется для использования во влажных помещениях, на улице или в агрессивной среде без дополнительной изоляции;
• Требует точного подбора инструмента для опрессовки - некачественная опрессовка вызывает повышенное переходное сопротивление;
• Не подходит для частых демонтажей - после нескольких сборок/разборок контакт теряет герметичность.

Примеры использования

• Подключение медного кабеля 35 мм2 к шине PE/N в распределительном щите;
• Соединение фазного провода с клеммой автомата или контактора;
• Запитка двигателя от частотного преобразователя;
• Монтаж заземления в промышленных установках с использованием болта M10.

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине гильзы наконечника - не более 15 мм;
• Проверьте соответствие диаметра болта M10 и отверстия - даже 0,5 мм расхождения могут повредить резьбу;
• При работе в условиях влаги или химической активности - используйте термоусадочную трубку или изолирующий бандаж поверх наконечника;
• Храните в сухом месте - медь подвержена окислению, особенно при наличии серы в воздухе;
• Для массового монтажа выбирайте упаковку на 100 шт. - экономия стоимости и удобство комплектования.
