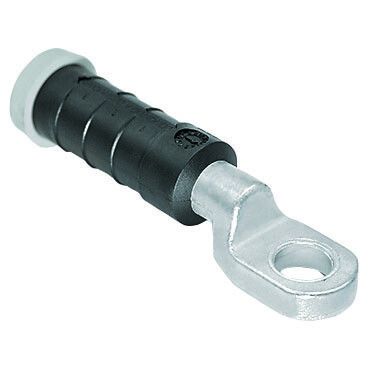

Изолированный наконечник CPTA R 70 (70 мм2) | 11801141 NILED НИЛЕД

Наконечник изолированный кольцевой 70 мм2 медь луженая от бренда НИЛЕД (артикул 11801141) предназначен для надёжного и защищённого соединения кабеля СИП с оборудованием - особенно там, где важна герметичность и долговечность контакта.

Назначение и область применения

Этот наконечник используется для подключения силовых кабелей типа СИП к шинам, автоматическим выключателям, рубильникам и другому электрооборудованию. Подходит как для медных, так и для алюминиевых шин. Особенно эффективен в линиях электропередачи, где требуется защита от влаги, пыли и коррозии. Благодаря изоляции и лужению, изделие безопасно применяется на открытых участках трасс, в том числе в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Материал: Медь, луженая - повышает антикоррозийную стойкость и улучшает проводимость.
• Поперечное сечение: 70 мм2 - рассчитан на токи до 200–250 А (в зависимости от условий монтажа).
• Размер резьбы: M13 - совместим с болтами и зажимами стандартного размера, часто используемыми в распределительных щитах России.
• Изоляция: Черная, термостойкая, с высокой степенью защиты IP67 - предотвращает попадание воды и пыли внутрь контакта.
• Диапазон температур: от -60 C до +50 C - работает в суровых климатических условиях, включая северные регионы.
• Устойчивость к УФ: Да - не выгорает и не хрупнет под прямыми солнечными лучами.
• Заполнение гильзы: Консистентная смазка - снижает окисление меди, продлевает срок службы контакта.
• Гарантия: 60 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Наконечник монтируется исключительно методом прессования с помощью шестигранной матрицы. Не допускается использование обычных клещей или паяльника - это нарушит герметичность и прочность соединения. Подходит для однопроволочных и многожильных медных жил сечением 70 мм2. Совместим с большинством российских моделей оборудования: например, с клеммами ЩО-70, ВА-51, АВМ и аналогами. Обратите внимание: для алюминиевых жил СИП рекомендованы другие модели (например, TTP), хотя этот наконечник также можно использовать при правильном подборе пресс-клещей и соблюдении технологического режима.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50950-2015 и международным нормам IEC 60947-7-1 для изолированных наконечников. Луженая поверхность снижает риск возникновения гальванической коррозии при контакте с алюминием. Изоляция не поддерживает горение и не выделяет токсичных веществ при нагреве. Применение в сетях до 1 кВ.

Преимущества

• Герметичная конструкция с консистентной смазкой внутри - минимизирует окисление и увеличивает срок службы контакта.
• Чёрная изоляция с УФ-защитой - сохраняет целостность даже при длительном воздействии солнца.
• Луженая медь - лучше проводит ток, чем голая медь, и не требует ежегодного обслуживания.
• Подходящий размер резьбы M13 - легко заменить старые наконечники без переделки оборудования.
• Высокая механическая прочность после прессовки - не деформируется под нагрузкой.

Ограничения применения

• Не предназначается для многожильных алюминиевых проводов - для них нужны специальные наконечники серии TTP.
• Не следует использовать с сечением меньше 70 мм2 - возможен перегрев и потеря герметичности.
• Запрещено применять без прессования - затяжка болтом без пресса не гарантирует надёжный контакт.
• Не подходит для частых демонтажей - предназначен для стационарного монтажа.

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите на столбе.
• Присоединение фазного провода СИП к шине PE в подстанции.
• Соединение кабеля с клеммой автомата в зимних условиях (температура ниже -40 C).
• Обустройство ответвлений от воздушной линии к домашнему вводу в сельской местности.

Практические советы

• Перед прессовкой обязательно удалите изоляцию с жилы точно на длину гильзы - не более и не менее.
• Используйте только шестигранные матрицы подходящего размера - круглая форма пресса испортит контакт.
• Проверьте глубину вставки жилы: она должна полностью войти в гильзу, чтобы смазка равномерно распределилась.
• После монтажа проверьте усилие затяжки болта - момент должен соответствовать рекомендациям производителя оборудования (обычно 15–20 Нм для M13).
• Храните наконечники в сухом месте - хоть они и защищены, но длительное воздействие влаги может повлиять на качество лужения.
