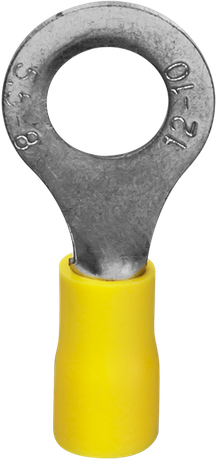

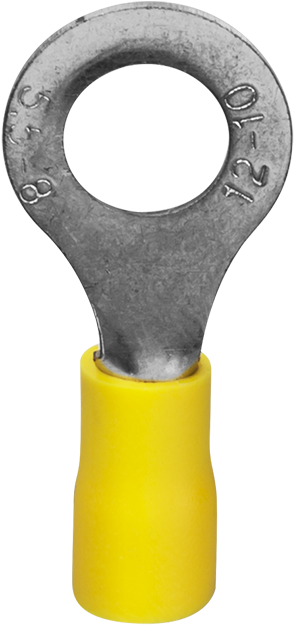

Наконечник кабельный кольцевой изолированный (НКИ) 61 055 NET-RTI-6-8-B50 (уп.50шт) Navigator 61055 20257

Наконечник кабельный кольцевой изолированный (НКИ) 6-8, желтый (50 шт/упак) от бренда Navigator - это надёжный элемент для оконцевания многожильных медных проводов методом опрессовки. Артикулы 61055 и 20257 соответствуют серии NET-RTI и подходят для работы в условиях повышенной влажности и широкого температурного диапазона.

Назначение и область применения

Наконечник кабельный кольцевой изолированный (НКИ) 6-8, желтый (50 шт/упак) предназначен для оконцевания многожильных медных проводников сечением 4–6 мм2. Применяется при сборке электрических щитов, подключении оборудования, установке автоматических выключателей, контакторов и других устройств, где требуется прочное и безопасное соединение. Подходит для промышленного, коммерческого и жилищного электромонтажа.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2
• Диаметр отверстия: 8,5 мм - совместим с болтами M8
• Наружный диаметр: 6,7 мм - компактная форма для плотной укладки
• Материал контакта: медь никелированная - высокая проводимость и антикоррозийная защита
• Изоляция: ПВХ пластикат самозатухающий - предотвращает возгорание и механические повреждения
• Цвет изоляции: жёлтый - визуальное отличие фазы L
• Рабочее напряжение: до 380 В
• Номинальный ток: 48 А
• Температурный диапазон: от –55 C до +105 C
• Степень защиты IP20: защита от доступа пальцами и крупными предметами, но не от воды и пыли
• Способ монтажа: опрессовка специальным инструментом
• Гарантия: 3 года

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный (НКИ) 6-8, желтый (50 шт/упак) совместим с болтами диаметром 8 мм и меньше. Для монтажа используется пресс-клещи с матрицей под сечение 4–6 мм2. Перед опрессовкой необходимо зачистить провод на длину, равную глубине гильзы наконечника - не более 12 мм. Убедитесь, что все жилы полностью вошли в трубчатую часть, и после опрессовки проверьте герметичность соединения. Нельзя использовать силовые клещи без регулировки усилия - риск повреждения изоляции или плохого контакта.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству материалов и безопасности для электроустановок. Самозатухающая изоляция снижает риск распространения пламени. Серия NET-RTI прошла внутренние испытания производителя Navigator на соответствие нормам по нагревостойкости и механической прочности. Однако сертификаты ГОСТ или IEC не указаны - для ответственных объектов рекомендуется сверяться с проектной документацией.

Преимущества

• Никелированная медь обеспечивает долговечность контактов даже в агрессивной среде
• ПВХ-манжета защищает провод от перегиба и случайного замыкания
• Жёлтый цвет позволяет легко идентифицировать фазный провод в трёхпроводной системе
• Упаковка по 50 штук удобна для массового монтажа и хранения
• Высокая термостойкость (+105 C) допускает применение рядом с нагревательными элементами

Ограничения применения

• Не применяется для одножильных проводов - возможен разрыв жил при опрессовке
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне помещений или в сырых зонах без дополнительной изоляции
• Запрещено использование с алюминиевыми проводами - материал контакта несовместим
• Не рассчитан на частые демонтажи - после нескольких циклов затяжки болта контакт может ослабнуть

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Оконцевание проводов питания двигателей на станках и конвейерах
• Присоединение клемм к тепловым реле и контакторам серии LC1
• Обустройство освещения в производственных помещениях с высокими требованиями к надёжности

Практические советы

• Выбирайте наконечник строго по сечению провода - переходить с 4 мм2 на 6 мм2 можно только при наличии запаса по току
• Перед монтажом проверьте диаметр отверстия под болт - 8,5 мм требует именно M8, а не M6 или M10
• Храните упаковку в сухом месте - хотя изоляция самозатухающая, длительное воздействие влаги снижает её эластичность
• Для быстрого монтажа используйте наборы опрессовочных клещей с насадками под несколько сечений - это экономит время при работе с разным кабелем
• Жёлтый цвет - не просто декор; он соответствует цветовой маркировке фазы L в Европе и России - соблюдайте эту стандартизацию для безопасности
