Наконечник кабельный вилочный изолированный (НВИ) 61 063 NET-PTI-6-5-B50 (уп.50шт) Navigator 61063 20265

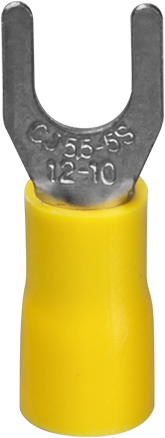

Наконечник кабельный вилочный изолированный НВИ 6-5, желтый (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 4–6 мм2 через опрессовку. Этот элемент серии NET-PTI используется в распределительных щитах, оборудовании управления и силовой аппаратуре, где требуется безопасное и долговечное контактирование.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 6-5 применяется для подготовки концов проводов перед установкой в клеммы, разъёмы или зажимы. Подходит для работы с многожильными медными жилами, особенно там, где важна механическая прочность и предотвращение расслоения провода. Часто используется в электрооборудовании: автоматических выключателях, контакторах, частотных преобразователях, пультах управления и сборках на заводах.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 - идеально для средних нагрузок в бытовых и промышленных сетях;
• Номинальный ток: 48 А - позволяет использовать в цепях с умеренной мощностью без перегрева;
• Напряжение: до 380 В - соответствует трёхфазным системам переменного тока;
• Диаметр отверстия: 5,3 мм - совпадает с типичными болтами M5 и аналогичными клеммами;
• Наружный диаметр: 6,7 мм - учтите этот размер при выборе корпуса или крышки клеммника;
• Материал контакта: медь никелированная - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Изоляция: да, из ПВХ-пластиката самозатухающего - препятствует возгоранию и защищает от случайного замыкания;
• Цвет: жёлтый - стандартизованный цвет для обозначения фазы L1 в некоторых системах;
• Рабочий температурный диапазон: от –55 C до +105 C - работает в суровых условиях, включая холодные помещения и нагретые шкафы;
• Степень защиты IP20: защита от предметов больше 12,5 мм, но не от воды - подходит только для внутренней установки в закрытых устройствах;
• Гарантия: 3 года - подтверждает качество производства и материалов.

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 6-5 монтируется путём опрессовки специальным клещами. Для этого необходимо выбрать матрицу подходящего размера - она должна точно соответствовать форме и габаритам наконечника. Перед опрессовкой зачищается изоляция провода на длину, равную глубине гильзы наконечника. После опрессовки проверьте герметичность соединения: провод не должен свободно двигаться внутри. Убедитесь, что диаметр отверстия 5,3 мм соответствует используемому болту или зажиму - чаще всего это M5.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к материалам для электромонтажа: самозатухающая изоляция ПВХ снижает риск распространения пламени. Применение никелированной меди исключает активную коррозию даже при длительном воздействии влаги в воздухе. Сертифицирован для использования в системах напряжением до 380 В и током до 48 А. Соответствует нормам безопасности для оборудования класса IP20 - не допускается использование во влажных или открытых местах.

Преимущества

• Никелированная медь обеспечивает более стабильный контакт и меньше окисления по сравнению с обычной медью;
• Жёсткий ПВХ-манжет предотвращает деформацию жил после опрессовки и служит дополнительной изоляцией;
• Удобная форма вилочки позволяет легко вставлять и извлекать наконечник из клеммных колодок;
• Ярко-жёлтый цвет ускоряет визуальную идентификацию фазы при обслуживании;
• Упаковка по 50 штук экономически выгодна для крупных проектов и регулярного ремонта.

Ограничения применения

• Не для одножильных проводов - предназначен исключительно для многожильных;
• Запрещено применять вне закрытых корпусов - степень защиты IP20 не предусматривает защиту от влаги и пыли;
• Не рекомендовано использование при постоянных ударных нагрузках или вибрациях без дополнительной фиксации;
• Подходит только для медных проводов - нельзя использовать с алюминием или сплавами;
• Не следует переходить границу сечений: менее 4 мм2 - плохо фиксируется; более 6 мм2 - возможен перегрев и выход из строя.

Примеры использования

• Подключение входящих фазных проводов к автоматическим выключателям в распределительном щите;
• Обжим проводов питания на контакторах и тепловых реле в системах управления станками;
• Соединение кабелей с клеммами частотных преобразователей и PLC-устройств;
• Электроустановка в пищевой промышленности, где важно соблюдение требований к горючести материалов.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с заявленным диапазоном 4–6 мм2 - неверный выбор приведёт к плохому контакту или перегреву;
• Выбирайте опрессовочные клещи с матрицей, помеченной как “V” или “F” для вилочных наконечников - это гарантирует качественную формовку;
• Проверяйте плотность опрессовки: если между проводом и металлом остаётся просвет - повторите операцию;
• Жёлтый цвет удобен для обозначения первой фазы, но не заменяет маркировку по схеме - всегда следуйте принципам PUE;
• Храните в сухом месте - хотя изоляция самозатухающая, высокая влажность может вызвать конденсат на контактах.
