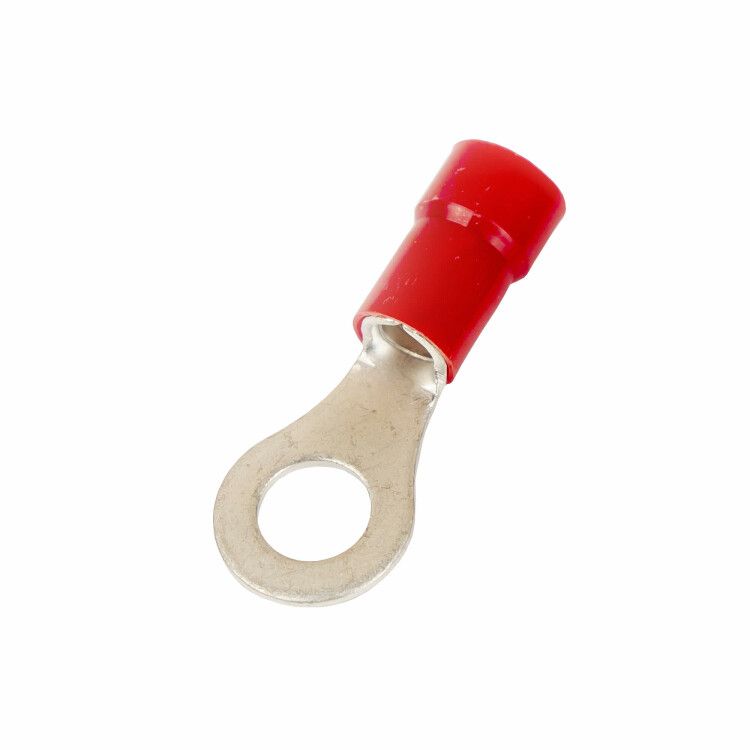

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 0.25-1.5кв.мм М6 d6.4мм (НКИ) (уп.100шт) DKC 2A6P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25–1,5 кв.мм, М6 (диаметр 6,4 мм) (НКИ) DKC - это изолированный кабельный наконечник для надёжного соединения медных жил сечением 0,5–1,5 мм2. Бренд DKC предлагает эту модель в серии Quadro, где сочетаются удобство монтажа, защита от коррозии и безопасная изоляция. Артикул 2a6p-ee-pa соответствует требованиям DIN и подходит для промышленной автоматизации.

Назначение и область применения

Наконечник НКИ DKC предназначен для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется там, где требуется прочное, изолированное и долговечное соединение под винтовой зажим - например, на клеммниках, автоматах, контакторах, распределительных щитах и оборудовании управления.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия: 6,4 мм - подходит для метрического винта M6 (или имперского 3/16 дюйма)
• Максимальный рабочий ток: 19 А
• Материал контакта: медь М1 с луженым покрытием - улучшает проводимость и защищает от окисления
• Материал изоляции: полиамид PA 6.6 - термостойкий, химически устойчивый, не горючий
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Способ монтажа: опрессовка - требует специального инструмента
• Изоляция: да, с фланцем - предотвращает случайное замыкание на корпус
• Проклеенная: да - клей внутри фланца усиливает герметичность и фиксацию
• Соответствие стандарту: DIN
• Цвет изоляции: серый

Совместимость и монтаж

Наконечник НКИ DKC совместим с любыми винтовыми клеммами, имеющими резьбу M6. Для установки используется опрессовочный инструмент с матрицей для сечения 0,5–1,5 мм2. Особенность конструкции - раструб EasyEnter позволяет легко ввести многопроволочные жилы без перелома проводников. Убедитесь, что жила полностью вошла в гильзу перед обжимом. Клей в фланце активируется при температуре выше +80 C - он не нуждается в предварительном нагреве, но обеспечивает дополнительную герметичность после сборки.

Безопасность и стандарты

Наконечник соответствует стандарту DIN 46228-1 и выполнен в соответствии с требованиями безопасности для электроустановок. Изолирующий фланец исключает риск прикосновения к токоведущим частям. Луженое покрытие снижает вероятность окисления даже в условиях повышенной влажности. Подходит для защиты в закрытых, сухих и слегка запылённых средах - не предназначен для открытого монтажа вне корпуса.

Преимущества

• Удобный ввод жилы благодаря форме раструба EasyEnter - экономит время при монтаже многопроволочных проводов
• Зазубрины внутри гильзы обеспечивают высокую механическую прочность соединения при обжиме
• Фланец из полиамида изолирует винт и предотвращает короткое замыкание
• Луженая медь - продлевает срок службы в агрессивных средах
• Проклеенный фланец - гарантирует герметичность и удерживание жилы даже при вибрациях
• Совместим с лакированной изоляцией - можно использовать на проводах с эмалью без её удаления

Ограничения применения

• Не применяется для алюминиевых жил - только для меди
• Не рассчитан на работу при температурах выше +105 C - изоляция может деформироваться
• Не предназначен для внешней установки без корпуса - не имеет IP-защиты
• Не допускается повторное использование - после обжима нельзя разобрать без повреждения
• Не подходит для жил меньше 0,5 мм2 - возможен плохой контакт и вырыв проводников

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Соединение проводов с клеммами контакторов на конвейерах
• Фиксация сигнальных проводов на платы контроллеров в системах автоматизации
• Обвязка двигателей и насосов с клеммными коробками
• Монтаж в устройствах с вибрационными нагрузками - благодаря клею и обжиму сохраняет контакт

Практические советы

• Выбирайте опрессовщик с подходящей матрицей - для сечения 0,5–1,5 мм2 используйте инструмент с пометкой “0.5–1.5” или “AWG 16”
• Перед обжимом проверьте, чтобы все проволочки жилы были внутри гильзы - ни одна не должна торчать
• При использовании в условиях влаги или пыли - убедитесь, что наконечник установлен внутри корпуса с достаточной степенью защиты
• Не затягивайте винт слишком сильно - максимальный момент для M6 составляет около 1,5 Нм; переусердствовать опасно для пластикового фланца
• Этот наконечник - часть серии Quadro от DKC - рекомендовано использовать комплектно с другими элементами этой серии для единообразия и совместимости
