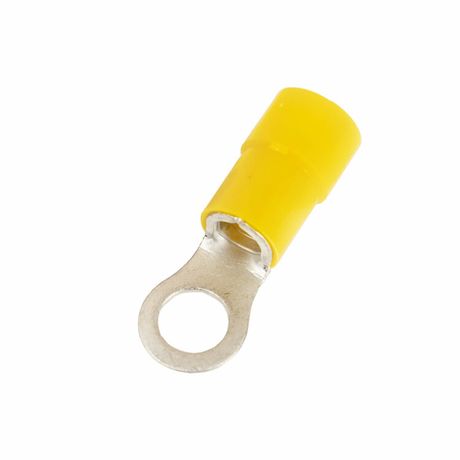

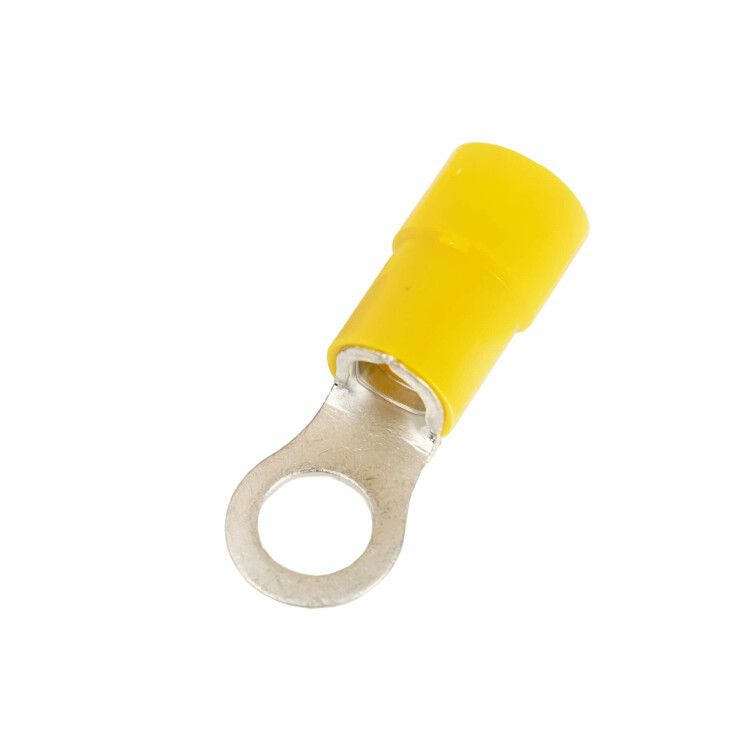

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 2.5-6кв.мм М8 d8.4мм (НКИ) (уп.100шт) DKC 2C8P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 2,5-6 кв.мм М8 (д.8,4 мм) (НКИ) от DKC предназначен для надёжного оконцевания медных жил сечением 4–6 мм2. Благодаря изолирующему фланцу и лужёной меди он обеспечивает безопасное и долговечное соединение в распределительных щитах, пультах управления и на оборудовании с высокой вибрацией.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым зажимам с метрической резьбой M8. Применяется в силовых и управляющих цепях: станках, конвейерах, панелях автоматики, щитах распределения энергии, системах освещения и промышленном оборудовании. Особенно эффективен там, где важна защита от случайного прикосновения к токоведущим частям - благодаря изолирующему фланцу.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 8,4 мм (подходит для винта M8)
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: полиамид PA 6.6, серый цвет
• Номинальный ток: 48 А
• Форма контактной области: кольцевая
• Способ монтажа: опрессовка
• Изоляция: да, фланец полностью изолирует корпус
• Соответствие: DIN
• Устойчивость к лаковой изоляции: да
• Проклеенный тип: да (для герметизации и защиты от влаги)

Совместимость и монтаж

Наконечник совместим с любыми клеммами, имеющими винт M8 и посадочным отверстием 8,4 мм. Для установки используйте пресс-клещи с матрицей, подходящей для сечения 4–6 мм2. Убедитесь, что обжим выполнен равномерно - зазубрины внутри гильзы должны плотно схватить все проволочки жилы. Наконечник легко вводится в клемму благодаря раструбной форме EasyEnter: жила не перегибается и не повреждается при введении. После монтажа изолирующий фланец предотвращает замыкание на корпус оборудования.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, обеспечивая механическую прочность и электрическую надёжность. Полиамидный фланец выдерживает температуру до +120 C и не горит. Лужёное покрытие снижает риск окисления, особенно в условиях повышенной влажности. Проклеенная конструкция защищает место обжима от попадания влаги и пыли. Соответствует нормам безопасности для работы в закрытых, защищённых соединениях.

Преимущества

• Раструб EasyEnter - позволяет легко ввести многопроволочную жилу без её повреждения
• Зазубрины внутри гильзы обеспечивают более плотный и надёжный обжим
• Изолирующий фланец исключает риск прикосновения к токоведущим элементам
• Лужёная медь - устойчива к коррозии, продлевает срок службы
• Проклеенная конструкция - защищает от влаги и пыли в труднодоступных местах
• Совместим с жилами, покрытыми лаком - не требует удаления изоляции перед монтажом

Ограничения применения

Не применяйте этот наконечник для алюминиевых жил - он рассчитан только на медь. Не допускается использование вне защищённых соединений (например, на открытом воздухе без корпуса). Температурный режим ограничен: выше +120 C возможна деформация полиамида. Не рекомендуется использовать в средах с воздействием растворителей, масел или агрессивных химикатов - они могут повредить изоляцию.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите питания
• Присоединение двигателей к частотному преобразователю через клеммы M8
• Обвязка контроллеров PLC в промышленных пультах
• Соединение кабелей в вибрирующем оборудовании - фланец предотвращает самопроизвольное ослабление
• Монтаж в шкафах с высокой запылённостью - изолированный фланец и проклейка снижают риск пробоя

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - 4–6 мм2; меньшие или большие жилы приведут к плохому контакту
• Используйте только пресс-клещи с правильной матрицей - некорректный обжим снижает токовую нагрузку
• При работе с лакированной изоляцией не снимайте лак - наконечник Designed для ввода без подготовки
• Проверяйте посадочный диаметр винта - он должен точно соответствовать 8,4 мм
• Храните в сухом месте - хотя есть проклейка, длительное воздействие воды может снизить адгезию
• Для массового монтажа выбирайте партии с одинаковым артикулом 2c8p-ee-pa - гарантирует единые параметры качества
