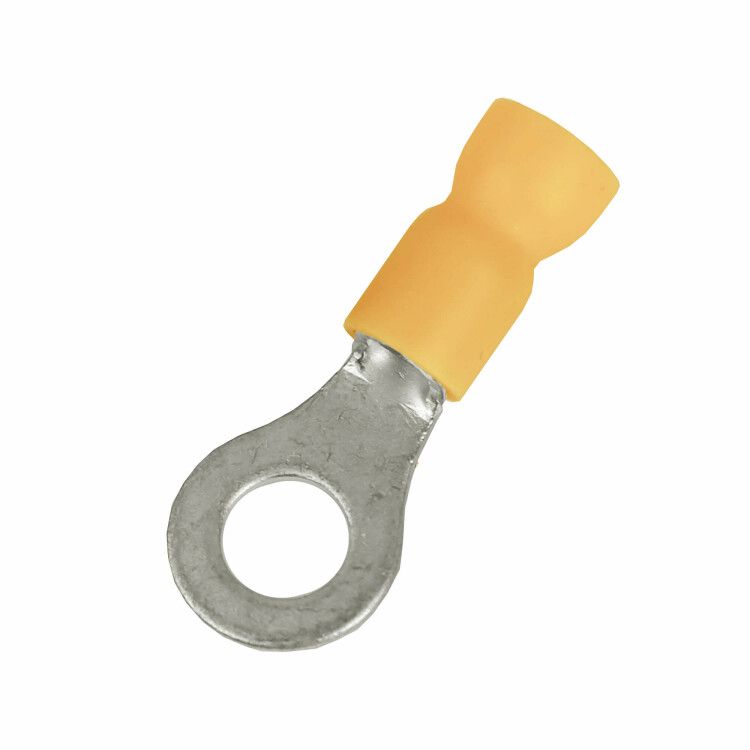

Наконечник с отверстием под винт и изолир.фланцем ПВХ легкий ввод жилы 2.5-6кв.мм М8 (d8.4мм) (НКИ) (уп.100шт) DKC 2C8P-EE-PVC ДКС

Наконечник с отверстием под винт и изолированным фланцем ПВХ, легкий ввод жилы, 2,5-6 кв.мм М8 (диаметр 8,4 мм) (НКИ) от DKC предназначен для надёжного соединения медных проводов сечением 4–6 мм2 в распределительных щитах, пультах управления и силовых цепях. Благодаря изолированному фланцу и лужёному контакту, НКИ снижает риск замыканий и коррозии, сохраняя работоспособность даже в условиях повышенной влажности.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым зажимам с диаметром М8. Применяется в промышленном оборудовании: станках, конвейерах, панелях автоматизации, системах освещения и энергоустановках. Особенно эффективен там, где важна безопасность - благодаря изолированному фланцу исключается случайный контакт с соседними элементами.

Технические характеристики

• Поперечное сечение провода: 4–6 мм2 (совместим с 2,5–6 мм2 по заявленным границам)
• Диаметр отверстия под винт: 8,4 мм (стандарт M8)
• Материал контакта: медь М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Максимальный допустимый ток: 48 А
• Тип проводника: универсальный (подходит для многопроволочных и однопроволочных жил)
• Способ монтажа: опрессовка специальным инструментом
• Защита от натяжения: да - за счёт внутренних зазубрин на гильзе
• Проклеенность: да - клеевой слой внутри изоляции удерживает жилу после обжима
• Соответствие стандарту: DIN
• Работает с лакированной изоляцией: да

Совместимость и монтаж

Наконечник совместим с любыми болтовыми зажимами стандарта M8. Для установки требуется пресс-клещи с матрицей для обжима наконечников типа “кольцевая” сечением 4–6 мм2. Убедитесь, что инструмент соответствует требованиям DIN 46228. После обжима проверьте прочность соединения - жила должна быть плотно закреплена, без видимых перегибов. Клей внутри изоляции предотвращает выскальзывание провода при механическом воздействии. Обжим выполняйте равномерно, чтобы не деформировать фланец.

Безопасность и стандарты

НКИ соответствует немецкому стандарту DIN, что гарантирует соответствие требованиям безопасности и долговечности. Изолированный фланец исключает риск поражения током при прикосновении к корпусу оборудования. Лужёное покрытие защищает медь от окисления, особенно важно в помещениях с высокой влажностью. Серый цвет изоляции позволяет легко отличить этот тип наконечника от других, используемых в одной системе.

Преимущества

• Облегчённый ввод жилы - раструб EasyEnter позволяет легко вставить многопроволочную жилу без повреждения проводников
• Зазубрины внутри гильзы обеспечивают более плотный и надёжный контакт при опрессовке
• Изолированный фланец снижает вероятность пробоя между фазами и заземлением
• Клеевой слой предотвращает вытягивание провода из наконечника при вибрациях
• Лужёное покрытие продлевает срок службы в агрессивных средах
• Совместим с лакированной изоляцией - можно использовать с проводами, имеющими термостойкую эмаль

Ограничения применения

Не применяется для алюминиевых проводов - материал контакта рассчитан только на медь. Не рекомендован для частых демонтажей: при многократных разборках возможна потеря герметичности клеевого слоя. Не следует использовать в условиях температур выше +85 C - ПВХ-изоляция начинает терять форму. Диапазон сечений ограничен: для проводов менее 4 мм2 или более 6 мм2 требуются другие модели.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Соединение двигателей с частотными преобразователями через клеммы M8
• Фиксация заземляющих проводов в промышленных шкафах
• Монтаж в системах аварийного освещения с высокой влажностью
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила может выступать и вызывать замыкание
• Проверяйте посадочный диаметр винта - он должен быть 8 мм, а отверстие в наконечнике - 8,4 мм; при меньшем диаметре винта возможен люфт
• Используйте только подходящие пресс-клещи - некорректный инструмент приведёт к плохому контакту или трещинам в изоляции
• При работе в условиях вибраций дополнительно контролируйте затяжку винта - клей не заменяет механическую фиксацию
• Храните наконечники в сухом месте - хотя они защищены от коррозии, длительное воздействие влаги может повредить клеевой слой
