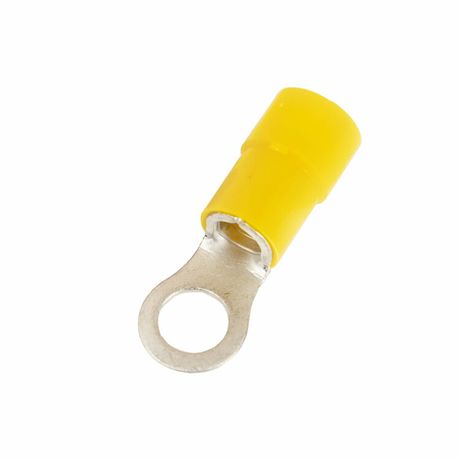

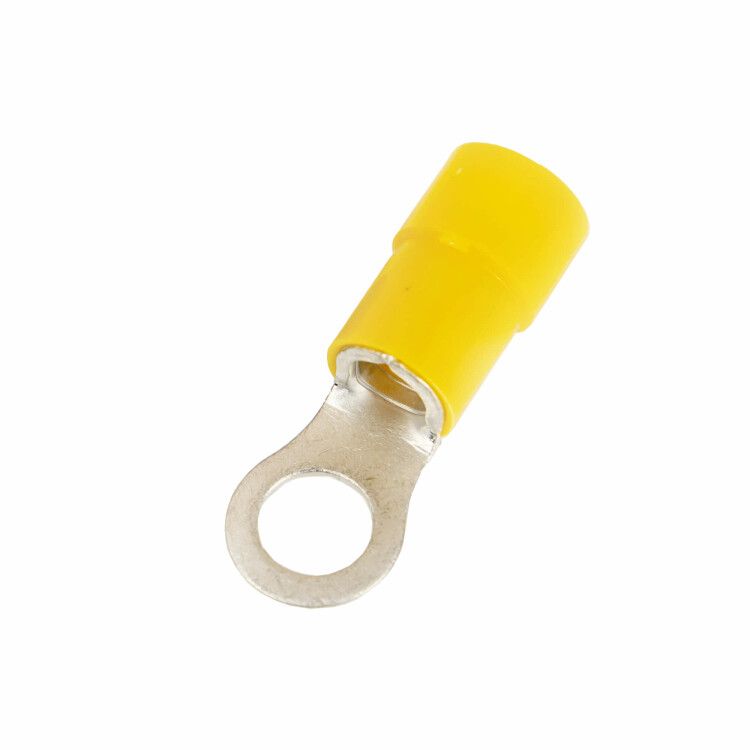

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 2.5-6кв.мм М12 d13мм (НКИ) (уп.100шт) DKC 2C12P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 2,5-6 кв.мм, М12 (д.13 мм) (НКИ) от DKC - это изолированный кабельный наконечник для надежного соединения медных жил сечением 4–6 мм2. Артикул 2c12p-ee-pa принадлежит к серии Quadro и предназначен для монтажа в условиях, где важна защита от механического натяжения и коррозии.

Назначение и область применения

Наконечник НКИ используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой М12. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации и других устройствах, где требуется прочное, долговечное и безопасное соединение. Особенно эффективен там, где есть риск механического воздействия или вибрации.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 13 мм (соответствует метрической резьбе M12)
• Номинальный ток: 48 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Изоляция: да, с фланцем
• Соответствие стандарту DIN: да
• Подходит для лакированной изоляции: да
• Защита от натяжения: да
• Размер шпильки (имперский): 7/16 дюйма

Совместимость и монтаж

Наконечник НКИ совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки требуется пресс-клещи с матрицей, подходящей для сечения 4–6 мм2. Обжим выполняется на гильзе, не затрагивая изолирующий фланец. Удобная форма раструба EasyEnter позволяет легко ввести жилу даже при сложном расположении провода. После монтажа фланец предотвращает случайное касание винта к токоведущей части. Соединение удерживается на шпильке М12 или аналогичной по размеру (7/16 дюйма).

Безопасность и стандарты

Наконечник соответствует требованиям стандарта DIN, что гарантирует соответствие европейским нормам безопасности и качества. Полиамидный фланец обеспечивает электроизоляцию, исключая риск поражения током при работе с оголённым винтом. Луженое покрытие снижает вероятность окисления меди, особенно в условиях повышенной влажности. Продукт рассчитан на работу в закрытых, защищённых от внешних воздействий средах.

Преимущества

• Облегчённый ввод жилы благодаря форме раструба EasyEnter - меньше усилий при монтаже, минимум повреждений проводника
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после обжима
• Изолирующий фланец исключает необходимость в дополнительной изоляции соединения
• Луженое покрытие продлевает срок службы в агрессивных средах
• Стандартный размер М12 и совместимость с имперскими шпильками 7/16" упрощают замену в существующих системах
• Проклеенный фланец дополнительно фиксирует изоляцию и препятствует её смещению

Ограничения применения

Не применяется для алюминиевых жил - только для медных. Не рекомендован для открытой установки вне корпуса, так как полиамид не обладает достаточной UV-стойкостью. Не следует использовать в местах с частыми температурными перепадами выше +105 C. Не подходит для силовых соединений с током свыше 48 А. Не допускается повторное использование после демонтажа - обжим считается одноразовым.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Соединение двигателей и преобразователей частоты с сетью через болты М12
• Электромонтаж на конвейерных линиях, где важно исключить самопроизвольное ослабление контакта
• Монтаж в промышленных контроллерах и пультах, требующих компактных и надёжных соединений

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Используйте пресс с правильной матрицей: недостаточный обжим снижает проводимость, избыточный - повредит жилу
• При использовании на шпильке с резьбой М12 убедитесь, что диаметр отверстия 13 мм точно соответствует головке болта
• Для защиты от влаги можно комбинировать этот наконечник с термоусадочными трубками - хотя фланец уже изолирует, дополнительная герметизация повысит надёжность
• При замене старого наконечника - всегда выбирайте тот же артикул 2c12p-ee-pa, чтобы сохранить совместимость с конструкцией оборудования
