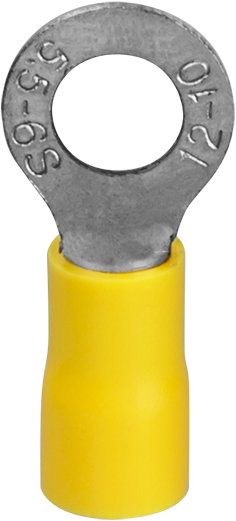

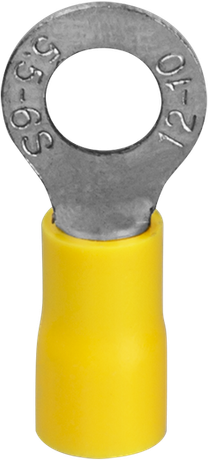

Наконечник кабельный кольцевой изолированный (НКИ) 61 054 NET-RTI-6-6-B50 (уп.50шт) Navigator 61054 20256

Наконечник кабельный кольцевой изолированный (НКИ) 6-6, желтый (50 шт/упак) от бренда Navigator - это надёжный элемент для оконцевания медных проводов сечением 4–6 мм2 методом опрессовки. Артикулы 20256 и 61054 относятся к серии NET-RTI и подходят для стационарного монтажа в электрооборудовании с напряжением до 380 В.

Назначение и область применения

Наконечник НКИ 6-6 предназначен для создания прочного и долговечного соединения между многожильным медным проводом и зажимом, клеммой или болтом. Применяется при выполнении электромонтажных работ в распределительных щитах, пультах управления, силовых цепях и оборудовании с высокими требованиями к надёжности контакта. Подходит для установки в устройствах, где требуется исключить оголённые жилы и предотвратить случайное замыкание.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2
• Диаметр отверстия: 6,5 мм - соответствует болтам M6
• Наружный диаметр: 6,7 мм - учитывается при выборе гильзы или клеммы
• Материал контакта: медь никелированная - повышает corrosion resistance и снижает сопротивление перехода
• Материал изоляции: ПВХ пластикат самозатухающий - не поддерживает горение, устойчив к механическим нагрузкам
• Рабочее напряжение: до 380 В
• Номинальный ток: 48 А
• Диапазон температур: от –55 C до +105 C - работает в широком температурном интервале, включая холодные помещения и нагреваемые зоны
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдых предметов >12,5 мм; не предназначена для работы во влажной среде или под открытым небом
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для быстрой идентификации сечения
• Упаковка: 50 штук - удобна для закупок и хранения на объекте
• Гарантия: 3 года

Совместимость и монтаж

Наконечник НКИ 6-6 совместим с любыми инструментами для опрессовки, поддерживающими матрицы для кольцевых наконечников сечением 4–6 мм2. Для правильного монтажа:

• Зачистите изоляцию кабеля на длину, равную глубине гильзы наконечника (не более 12 мм)
• Не допускайте выступания жил за пределы металлической части - это снижает надёжность контакта
• Используйте специальный клещи с матрицей, соответствующей типу НКИ - обычные плоскогубцы недопустимы
• Проверьте качество опрессовки: после сжатия изоляция должна плотно прилегать к проводу, а металл - полностью заполнить гильзу

Артикулы 20256 и 61054 одинаковы по техническим параметрам - различаются только номерами в системе поставщика.

Безопасность и стандарты

Наконечник Navigator NET-RTI соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-7-1 для комплектующих низковольтного оборудования. Самозатухающая изоляция снижает риск распространения огня. Сертифицирован для использования в промышленных и коммерческих установках, но не предназначен для применений в взрывоопасных зонах или под постоянным воздействием воды.

Преимущества

• Никелированная медь обеспечивает лучшую проводимость и меньшую коррозию по сравнению с омеднёнными аналогами
• ПВХ-манжета предотвращает перегибы и переломы жил, особенно важна при частых вибрациях
• Жёлтый цвет позволяет быстро отличить этот наконечник от других сечений - ускоряет сборку и обслуживание
• Высокий температурный диапазон делает изделие пригодным для использования в суровых условиях - от холодных складов до тепловых камер

Ограничения применения

• Не применяйте в условиях повышенной влажности, на открытом воздухе или в местах возможного попадания жидкости - степень защиты IP20 не обеспечивает герметичность
• Не используйте для одножильных проводов - наконечник рассчитан на многожильные кабели, иначе возникнет плохой контакт
• Не допускается использование с проводами сечением менее 4 мм2 - есть риск проскальзывания и разрушения изоляции
• Не рекомендован для частых демонтажей - многократное отсоединение может деформировать кольцевую часть и снизить надёжность фиксации

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Оконцевание проводов питания двигателей, насосов и конвейеров
• Монтаж клеммных соединений в панелях управления станков и роботов
• Соединение заземляющих проводников в промышленных объектах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (6,5 мм) болту или клемме - не все клеммы имеют стандартный M6
• При работе в условиях вибраций дополнительно используйте контргайки или фиксирующие шайбы
• Храните наконечники в сухом месте - даже ПВХ-изоляция может терять эластичность при длительном воздействии УФ-лучей или высокой температуры
• Для массового монтажа выбирайте упаковки по 50 шт. - экономически выгоднее и проще в учёте
• Если нужен наконечник с другим сечением - серия NET-RTI предлагает аналоги для 0,5–1,5 мм2, 2,5 мм2 и 10 мм2
