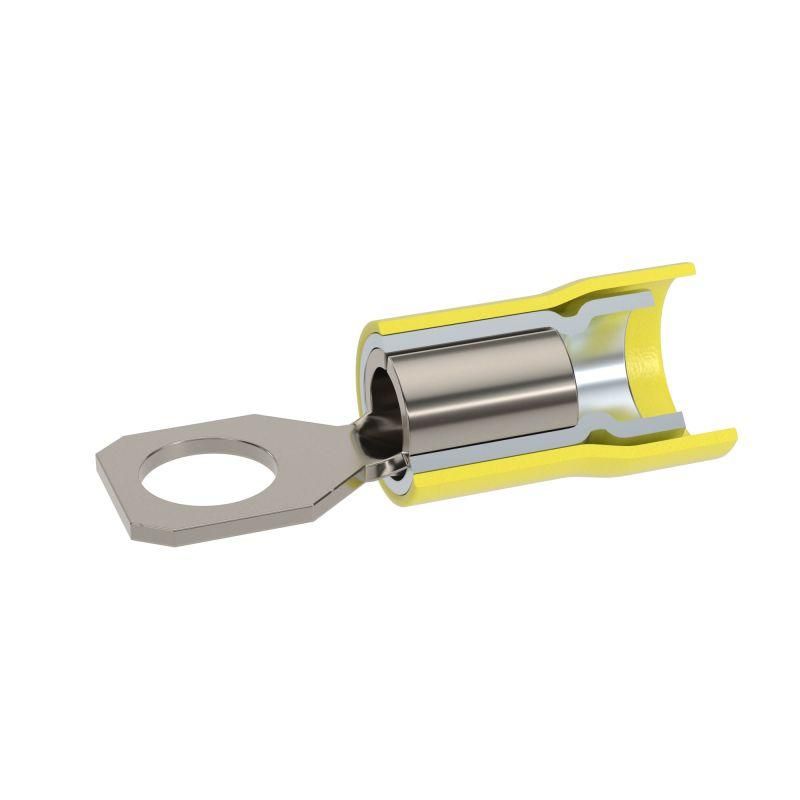

Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4 мм) (НКИ) | 2C6P-DS-PVC DKC ДКС

Наконечник с отверстием под винт и изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М6 (д.6,4мм) (НКИ) DKC предназначен для надёжного оконцевания многожильных медных проводов сечением 4–6 мм2 в электрических цепях постоянного и переменного тока до 600 В. Благодаря лужению, двойной гильзе и изолированному фланцу НКИ DKC снижает риск коррозии и улучшает механическую устойчивость соединения - особенно важно на вибрационном оборудовании.

Назначение и область применения

Этот наконечник используется для создания прочных и долговечных соединений между кабелями и клеммными болтовыми зажимами. Подходит для установки в распределительных щитах, пультах управления, силовых аппаратах и на производственном оборудовании. Особенно рекомендован там, где есть вибрация, перепады температур или повышенная влажность - например, на заводах, в лифтах, на транспорте или в регионах с сейсмической активностью.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 6,4 мм (соответствует метрической резьбе M6)
• Максимальный рабочий ток: 48 А
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Температурный режим: до +85 C
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая
• Цвет изоляции: серый
• Стандарт: соответствует DIN

Совместимость и монтаж

Наконечник совместим с любыми медными и алюминиевыми многопроволочными жилами. Для монтажа требуется специальный пресс-клещи с матрицей под сечение 4–6 мм2. После опрессовки гильза плотно обжимается вокруг жилы - внутренние радиальные насечки обеспечивают максимальную площадь контакта. Изолированный фланец предохраняет от случайного замыкания на корпус или соседние элементы. Установка возможна даже на провода с лаковой изоляцией - ПВХ легко пробивается при опрессовке.

Безопасность и стандарты

Изоляция соответствует требованиям UL 94 (класс V0) - материал самозагасаемый, не распространяет пламя. Лужёная медь исключает образование гальванической пары при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность размеров и совместимость с европейскими клеммами и болтами M6. Проклеенный фланец дополнительно герметизирует место перехода изоляции в металлическую часть.

Преимущества

• Двойная гильза: увеличивает надёжность контакта и устойчивость к вибрациям - идеально для промышленных условий.
• Лужение: предотвращает окисление меди, продлевает срок службы соединения.
• Изолированный фланец: исключает риск поражения током при прикосновении к болту или клемме.
• Проклейка: усиливает герметичность и препятствует попаданию влаги внутрь.
• Универсальная совместимость: работает с широким спектром кабелей, включая те, что имеют лаковое покрытие.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - требуются другие типы наконечников.
• Не подходят для работы при температурах выше +85 C - риск деформации изоляции.
• Не используются в условиях постоянного погружения в воду - IP-защита не указана, хотя ПВХ устойчив к влаге.
• Запрещено использовать с болтами большего диаметра - отверстие точно под M6 / 3/16 дюйма.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления.
• Соединение двигателей и частотников на конвейерах - благодаря виброустойчивости снижаются отказы.
• Обвязка оборудования в пищевой промышленности - ПВХ не выделяет токсинов при нагреве.
• Монтаж систем освещения и сигнализации в туннелях и метро - устойчивость к влажности и вибрации важна здесь постоянно.

Практические советы

• Перед опрессовкой удалите изоляцию с жилы на длину, равную глубине гильзы - не больше и не меньше.
• Выбирайте клещи с правильным профилем матрицы - некорректное давление приведёт к плохому контакту или разрыву гильзы.
• Проверьте, чтобы болт M6 свободно проходил через отверстие - если затруднительно, проверьте наличие грязи или деформации.
• На объектах с высокой вибрацией используйте этот наконечник вместо обычных - он значительно снижает вероятность ослабления соединения.
• Цвет изоляции - серый - позволяет отличить его от других моделей при обслуживании; не путайте с аналогами другого цвета.
