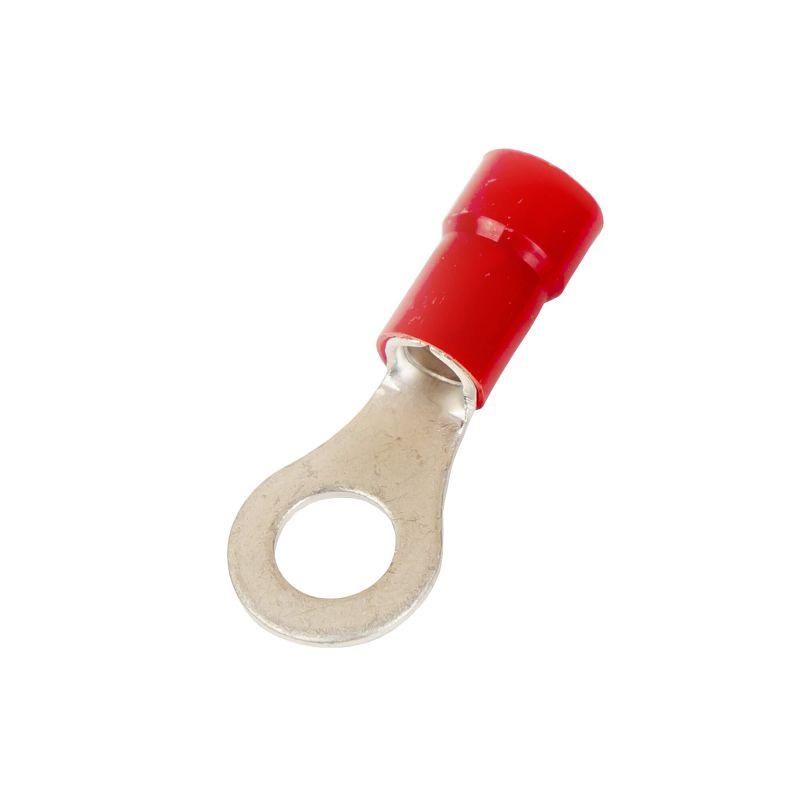

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 6-10 кв.мм М6 d6.4мм (НКИ) (уп.100шт) DKC 2D6P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 6-10 кв.мм М6 (д.6,4 мм) (НКИ) от бренда DKC - это изолированный кабельный наконечник для надежного соединения медных жил сечением 6–10 мм2. Артикул 2d6p-ee-pa относится к серии Quadro и предназначен для монтажа в распределительных щитах, пультах управления и силовых цепях с напряжением до 600 В.

Назначение и область применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 6-10 кв.мм М6 (д.6,4 мм) (НКИ) используется для оконцевания многожильных и одножильных медных проводов перед подключением к болтовому соединению. Подходит для установки в электрооборудовании, где требуется безопасная и долговечная фиксация: станки, конвейеры, автоматические системы, щитовые устройства, преобразователи частоты. Изолирующий фланец предотвращает случайные замыкания на корпус или соседние элементы.

Технические характеристики

• Номинальное сечение кабеля: 6–10 мм2
• Размер резьбы: M6 (соответствует 3/16 дюйма)
• Диаметр отверстия: 6,4 мм
• Номинальный ток: 62 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Стандарт: соответствует DIN
• Классификация по AWG: 8
• Защита от коррозии: да (благодаря лужению)
• Проклеенный фланец: да (обеспечивает герметичность)

Совместимость и монтаж

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 6-10 кв.мм М6 (д.6,4 мм) (НКИ) совместим с любыми винтами, шпильками и клеммами с метрической резьбой M6. Для монтажа используйте пресс-клещи с матрицей, подходящей для сечения 6–10 мм2. Убедитесь, что глубина обжима соответствует рекомендациям производителя - недостаточное давление снижает надежность контакта, избыточное - повреждает жилу. Особенность конструкции EasyEnter позволяет легко ввести жилу даже без предварительной подготовки - раструб уменьшает риск перелома проволочек. Проклеенный фланец не требует дополнительной изоляции после монтажа.

Безопасность и стандарты

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 6-10 кв.мм М6 (д.6,4 мм) (НКИ) соответствует требованиям DIN и предназначен для работы в защищённых условиях. Полиамидная изоляция выдерживает температуру до +150 C, не распространяет горение и устойчив к механическим воздействиям. Луженое покрытие защищает медь от окисления, особенно в средах с повышенной влажностью. Наконечник можно использовать в системах с лаковой изоляцией - он не повреждает её при монтаже.

Преимущества

• Удобный ввод жилы благодаря форме раструба EasyEnter - снижает риск повреждения многопроволочных жил
• Зазубрины внутри гильзы обеспечивают высокую прочность обжима и минимизируют переходное сопротивление
• Изолирующий фланец исключает необходимость в дополнительной термоусадке или изоленте
• Луженое покрытие продлевает срок службы в агрессивных средах
• Проклеенный фланец гарантирует герметичность и защиту от попадания пыли и влаги
• Серый цвет изоляции улучшает визуальный контроль при сборке

Ограничения применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 6-10 кв.мм М6 (д.6,4 мм) (НКИ) не предназначен для использования вне закрытых корпусов - изоляция не рассчитана на прямой контакт с открытыми источниками воды или маслом. Не применяйте для алюминиевых жил - материал контакта (медь) несовместим с алюминием без переходных элементов. Температурный режим ограничен: выше +150 C возможна деформация полиамида. Также не следует применять в цепях с импульсным током свыше 62 А длительно - возможен перегрев.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Фиксация проводов питания на клеммах частотных преобразователей
• Соединение двигателей с частотниками через болтовые клеммы
• Обвязка контроллеров и PLC в промышленных пультах
• Монтаж в системах освещения с высокими нагрузками (например, LED-системы на 600 В)

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - использование провода меньше 6 мм2 или больше 10 мм2 снижает надежность
• Не забудьте удалить изоляцию с жилы точно на длину гильзы - лишний металл может помешать плотному контакту
• Для многопроволочных жил слегка скрутите концы перед введением - это упрощает процесс и предотвращает выпадение проволочек
• Проверяйте качество обжима: после монтажа попробуйте потянуть жилу - она не должна выскальзывать
• При использовании в серийном производстве - храните наконечники в сухом месте; полиамид чувствителен к длительному воздействию влаги
• Артикул 2d6p-ee-pa - единственный вариант в серии Quadro с таким сочетанием изоляции и размера M6; аналоги других брендов могут отличаться по форме фланца
