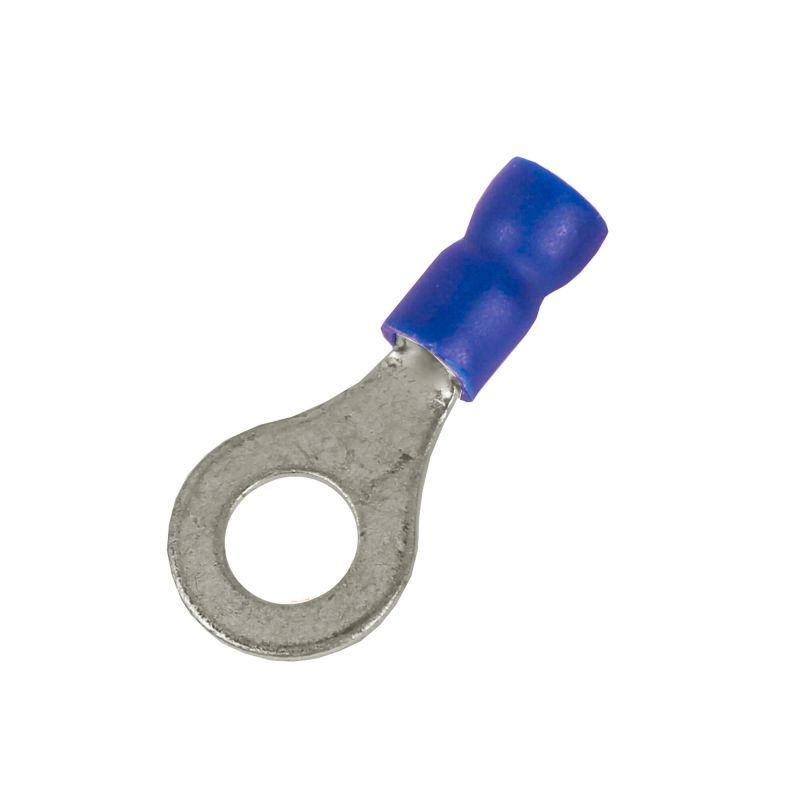

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М3.5 d3.7мм (НКИ) (уп.100шт) DKC 2B3P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М3.5 (д.3,7 мм) (НКИ) от DKC предназначен для надёжного оконцевания медных жил в распределительных коробках, щитах управления и на оборудовании с винтовыми зажимами. Благодаря изолирующему фланцу и лужённому контакту, этот наконечник особенно актуален там, где важна безопасность и долговечность соединения.

Назначение и область применения

Этот наконечник используется для подготовки медных жил сечением 1,5–2,5 мм2 к подключению через винтовые зажимы. Подходит для установки в силовые и управляющие цепи постоянного и переменного тока до 600 В. Применяется в электрооборудовании: автоматических выключателях, клеммниках, контроллерах, станках, конвейерах, системах освещения и других устройствах с винтовыми контактами типа M3.5.

Технические характеристики

• Номинальное сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия под винт: 3,7 мм
• Размер метрической резьбы: M3.5 (соответствует 1/8 дюйма)
• Максимальный рабочий ток: 27 А
• Материал контакта: медь М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка специальным инструментом
• Стандарт соответствия: DIN
• Классификация по AWG: 14
• Форма контактной площадки: кольцевая
• Изоляционный фланец: да, проклеенный

Совместимость и монтаж

Наконечник совместим с любыми медными жилами - однопроволочными и многопроволочными. Для монтажа требуется обжимной инструмент с матрицей под сечение 1,5–2,5 мм2. Обжим выполняют на голой жиле; изоляцию снимают на длину, равную глубине гильзы. Особенность конструкции - раструб EasyEnter позволяет легко ввести жилу даже без предварительной зачистки конца. После обжима изолирующий фланец плотно прилегает к корпусу оборудования, исключая случайное касание токоведущих частей.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что гарантирует механическую прочность и электробезопасность. Изолирующий фланец выполнен из ПВХ и полностью закрывает металлическую часть после установки, снижая риск поражения током и замыкания между соседними выводами. Лужёное покрытие препятствует окислению меди, сохраняя хорошую проводимость при длительной эксплуатации.

Преимущества

• Облегчённый ввод жилы благодаря форме раструба EasyEnter - меньше усилий при монтаже, минимум повреждений провода
• Зазубринки внутри гильзы обеспечивают высокую плотность контакта при опрессовке
• Проклеенный изолирующий фланец герметично перекрывает место выхода жилы, исключая доступ к токоведущей части
• Поддерживает работу с лакированными жилами - не требуют дополнительной зачистки лакового слоя перед обжимом
• Защита от коррозии за счёт лужёного покрытия - продлевает срок службы в условиях повышенной влажности

Ограничения применения

• Не алюминиевые жилы - только для медных
• Не рассчитан на нагрузки выше 27 А - при больших токах используйте более крупные наконечники
• Не рекомендован для мест с постоянным механическим натяжением кабеля - применяется только для зафиксированных, не нагруженных на растяжение соединений
• Не следует использовать в средах с температурой ниже −40 C или выше +90 C - ПВХ теряет эластичность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение проводов к клеммам PLC-модулей и реле контроля
• Фиксация проводов питания на двигателях и насосах с винтовыми зажимами
• Монтаж сигнальных цепей в промышленных пультах управления

Практические советы

• Перед обжимом проверьте соответствие диаметра отверстия (3,7 мм) размеру винта - он должен свободно проходить, но не болтаться
• Выбирайте инструмент с регулировкой давления: недостаточный обжим вызывает плохой контакт, слишком сильный - повредит жилу
• Проверяйте качество обжима: после монтажа попробуйте потянуть жилу - она должна остаться неподвижной
• При работе с несколькими одинаковыми наконечниками - используйте одну партию (например, НКИ от DKC с артикулом 2b3p-ee-pvc): так гарантирована единая технология производства и совместимость
• Изолирующий фланец можно использовать как ориентир при сборке - он указывает правильное положение наконечника в зажиме
