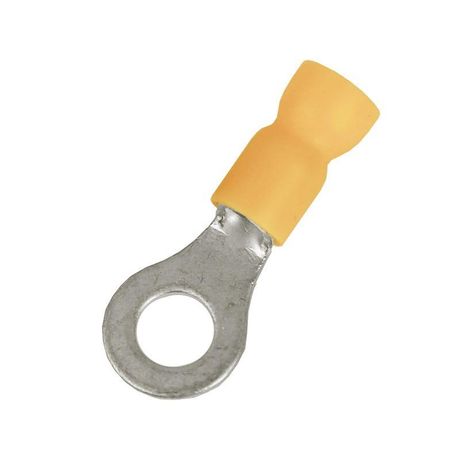

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 2.5-6кв.мм М10 d10.5мм (НКИ) (уп.100шт) DKC 2C10P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 2,5-6 кв.мм М10 (д.10,5 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 4–6 мм2. Благодаря изолирующему фланцу и луженой меди, этот наконечник обеспечивает безопасное и долговечное соединение в распределительных щитах, станках и других устройствах. Артикул 2c10p-ee-pvc относится к серии Quadro.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой M10. Применяется в силовых щитах, пультах управления, промышленном оборудовании, конвейерах, насосах и системах автоматизации, где требуется надежная и изолированная точка подключения.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 (совместим с жилами 2,5–6 мм2, указанными в названии)
• Диаметр отверстия: 10,5 мм - соответствует болту или шпильке 3/8 дюйма
• Размер резьбы: M10
• Материал контакта: медь М1, луженая - улучшает антикоррозийную стойкость
• Материал изоляции: ПВХ пластикат, серый цвет
• Номинальный ток: 48 А
• Способ монтажа: опрессовка (не требует пайки)
• Форма контактной площадки: кольцевая
• Стандарт: соответствие DIN
• AWG эквивалент: 10
• Проклеенный фланец - обеспечивает герметичность и предотвращает перемещение изоляции

Совместимость и монтаж

Наконечник совместим с любыми клеммами, болтами или шпильками диаметром 10,5 мм (M10 / 3/8"). Для установки используйте пресс-клещи с матрицей, подходящей для сечения 4–6 мм2. Убедитесь, что обжим выполнен на всей длине гильзы - это гарантирует прочность механического соединения. Изолирующий фланец не требует дополнительной изоляции после монтажа. Наконечник можно использовать даже при наличии лакового покрытия на жиле - он легко проходит через него благодаря форме раструба EasyEnter.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что подтверждает его надежность и совместимость с европейскими компонентами. Изолирующий фланец из ПВХ защищает от случайного касания токоведущих частей. Сертифицирован для работы в защищённых условиях - не предназначен для открытых улиц или высокой влажности без корпуса. IP-класс защиты не указан, поэтому применение вне электрошкафов не рекомендуется.

Преимущества

• Раструб EasyEnter - позволяет легко ввести многопроволочную жилу без перелома или повреждения проводников
• Зазубрины внутри гильзы - усиливают контакт при опрессовке, снижают риск ослабления соединения
• Луженая медь - защищает от окисления, особенно важна в средах с колебаниями температуры и влажности
• Проклеенный изолирующий фланец - исключает смещение изоляции во время затяжки болта
• Не требует пайки - экономит время и исключает риск термического повреждения изоляции

Ограничения применения

• Не применяется для алюминиевых жил - только для медных
• Не рассчитан на работу на открытом воздухе без защиты от осадков и прямого UV-воздействия
• Не подходит для частых вибраций без дополнительной фиксации - возможен люфт в соединении
• Максимальное сечение - 6 мм2; использование жил большего сечения приведёт к плохому контакту или деформации
• Не предназначен для высокочастотных или импульсных нагрузок выше 48 А

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение двигателей к частотным преобразователям
• Обвязка контакторов и тепловых реле в панелях управления
• Подключение заземляющих проводников к шинам PE
• Сборка оборудования с требованием к быстрому обслуживанию - удобство замены без демонтажа всего узла

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не допускайте торчащих проводников
• Выбирайте пресс с матрицей, точно соответствующей сечению 4–6 мм2 - некорректный инструмент испортит наконечник
• При использовании в шкафах с высокой запылённостью - контролируйте состояние изоляционного фланца; при повреждении замените деталь
• Для удобства сборки - храните наконечники в оригинальной упаковке: они имеют цветовую маркировку и легко различаются по размеру
• Артикул 2c10p-ee-pvc от DKC совместим с другими изделиями серии Quadro - можно собирать унифицированные системы
