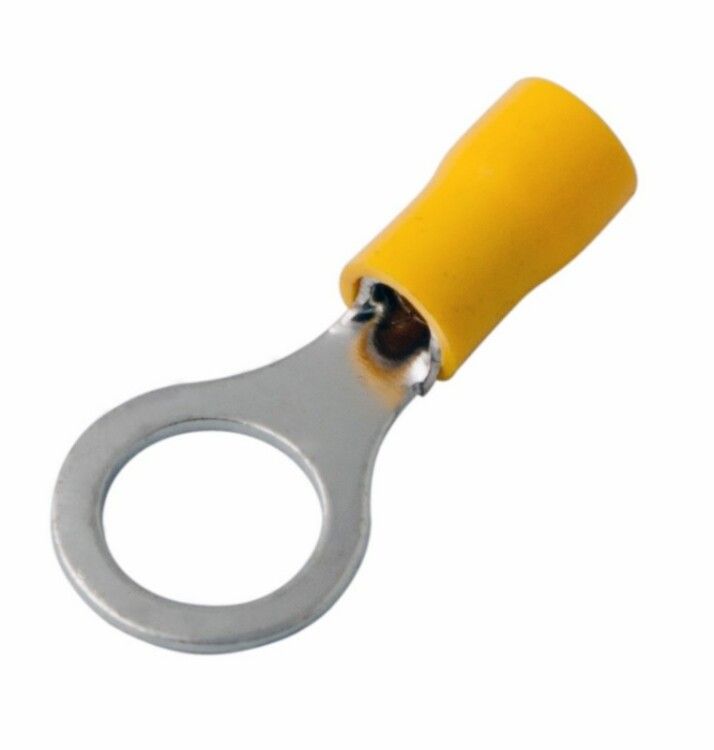

Наконечник кольцевой изолированный 10.5 мм 4-6 (НКи 6.0-10/НКи5,5-10) желтый | 08-0055 REXANT MEET

Наконечник кольцевой изолированный ø10.5 мм 4-6 мм2 (НКи 6.0-10 / НКи5,5-10) желтый от Rexant - это обжимной контакт для надежного подключения многожильных медных проводов к винтовым зажимам оборудования. Артикулы 08-0055 и etm08-0055 подходят для частых переподключений, особенно в условиях влажности и вибраций.

Назначение и область применения

Наконечник кольцевой изолированный ø10.5 мм 4-6 мм2 (НКи 6.0-10 / НКи5,5-10) желтый применяется для оконцевания многожильных медных проводов сечением 4–6 мм2 перед подключением к болтовым или винтовым клеммам. Особенно эффективен там, где требуется частое отключение и подключение - например, на подвижном составе, станках, распределительных щитах, испытательных стендах и системах автоматизации.

Технические характеристики

• Диаметр отверстия: 10,5 мм - совместим с винтами M5–M6
• Номинальное сечение провода: 4–6 мм2 - оптимизировано для многожильных медных жил
• Максимальный ток: 48 А - рассчитан на нагрузки до этого значения при нормальных условиях
• Материал контакта: латунь с луженым покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ - защищает от случайного замыкания, выдерживает температуру до +85 C
• Цвет изоляции: желтый - обеспечивает визуальное отличие от других типов наконечников
• Форма гильзы: короткая - удобна для плотной укладки в ограниченном пространстве
• Способ монтажа: обжимной - требует специального инструмента

Совместимость и монтаж

Наконечник кольцевой изолированный ø10.5 мм 4-6 мм2 (НКи 6.0-10 / НКи5,5-10) желтый монтируется исключительно обжимом. Обжим выполняют на изоляционной части гильзы - это предотвращает повреждение внутреннего контакта. Для качественного обжима используйте пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электромонтажа. Лужёная поверхность снижает риск окисления, что важно для долговременной эксплуатации в помещениях с высокой влажностью. Изоляция из ПВХ не распространяет горение и сохраняет целостность при рабочих температурах до +85 C.

Преимущества

• Устойчивость к коррозии благодаря лужению - подходит для условий повышенной влажности
• Изолированная конструкция исключает случайные замыкания между соседними клеммами
• Желтый цвет изоляции упрощает идентификацию при обслуживании
• Короткая форма гильзы экономит место в плотных сборках
• Рассчитан на многократные подключения - идеален для сервисных работ

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при обжиме
• Не рекомендован для постоянного воздействия температур выше +85 C - изоляция теряет прочность
• Не использовать в средах с агрессивными химическими веществами - ПВХ может деформироваться
• Запрещено применять без обжимного инструмента - некачественный монтаж вызывает нагрев и выход из строя

Примеры использования

• Подключение двигателей и датчиков на железнодорожном подвижном составе
• Электрооборудование станков ЧПУ с частыми заменами инструментов
• Кабельные соединения в распределительных шкафах заводских линий
• Аппаратура тестирования и диагностики, где требуется быстрая перестановка проводов

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 4–6 мм2. Превышение может привести к недостаточному контакту.
• Убедитесь, что все жилы провода полностью вошли в гильзу - свободные концы увеличивают риск перегрева.
• При установке в щите соблюдайте минимальный радиус изгиба провода - не менее 5×диаметра провода.
• Проверяйте качество обжима: после монтажа попробуйте слегка потянуть провод - он не должен выскальзывать.
• Храните наконечники в сухом месте - даже лужённая латунь может окисляться при длительном контакте с влагой и солями.
