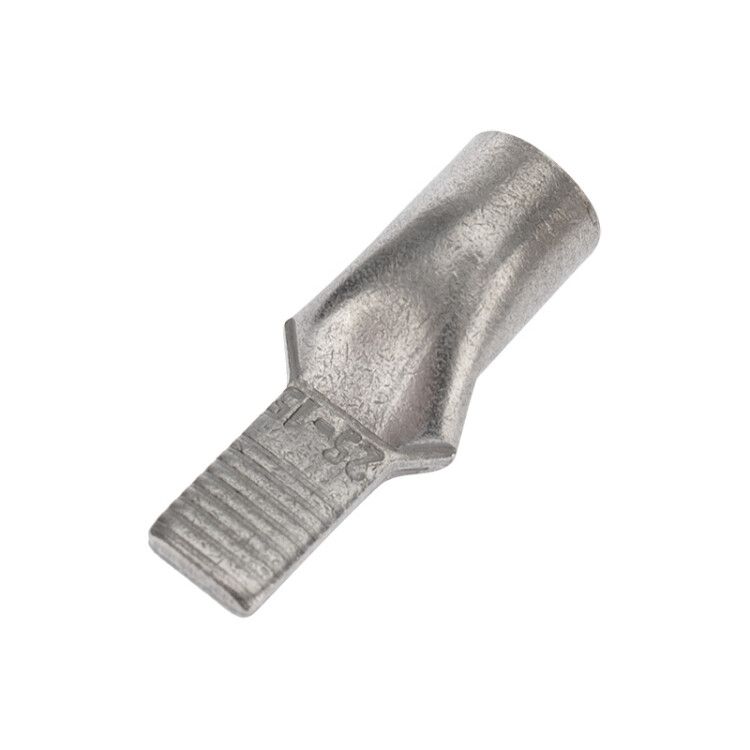

Наконечник штифтовой медный луженый НШМЛ 25-7х15 (25 кв.мм - D7мм) (в упак. 25 шт.) | 07-8465 REXANT MEET

Наконечник штифтовой медный луженый НШМЛ 25-7х15 (25 кв.мм - 7 мм) от REXANT предназначен для надёжного подключения многожильных проводников к зажимам автоматических выключателей и другим устройствам с узкими контактными площадками. Упаковка содержит 25 штук — оптимально для монтажных бригад и сервисных работ.

Назначение и область применения

Наконечник штифтовой НШМЛ 25-7х15 применяется там, где требуется прочное и долговечное соединение между гибким проводом и компактным зажимом. Подходит для установки в автоматические выключатели, контакторы, предохранители, распределительные щиты и другие устройства с плоским штыревым контактом. Часто используется в промышленном оборудовании, системах управления, конвейерах и станках, где важна стабильность электрического контакта.

Технические характеристики

• Номинальное сечение: 25 мм² — подходит для многопроволочных проводников этого размера;
• Диаметр штыря: 7 мм — соответствует стандартному размеру зажимов в большинстве коммутационных аппаратов;
• Длина штыря: 15 мм — достаточна для глубокого входа в зажим, исключает плохой контакт;
• Материал: медь — обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Покрытие: лужение — защищает от окисления, продлевает срок службы, улучшает пайку и контактную стабильность;
• Максимальный ток: 65 А — допустимая нагрузка при нормальных условиях эксплуатации;
• Форма контакта: плоский штырь — совместим с зажимами типа “пальцевые” или “вилочные”;
• Конструкция втулки: короткая — снижает габариты, удобна для плотной укладки в щитах;
• Совместимость: да — поддерживает многопроволочные провода, не требует обжима с фиксацией жил.

Совместимость и монтаж

Наконечник НШМЛ 25-7х15 монтируется с помощью обжимного инструмента, подходящего для сечений до 25 мм². Обязательно используйте матрицу с правильным профилем — она должна точно соответствовать форме штыря и внутреннему диаметру втулки. После обжима проверьте механическую прочность соединения: потяните провод слегка — он не должен выскакивать. Штырь вставляется в зажим оборудования до упора; при этом важно, чтобы контактная поверхность была чистой и не деформированной.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках напряжением до 1000 В. Луженое покрытие снижает риск возникновения переходного сопротивления, что уменьшает вероятность перегрева. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.5.1. Наконечник не имеет собственной изоляции — его необходимо использовать только в закрытых корпусах или после установки в зажимы, исключающие доступ к токоведущим частям.

Преимущества

• Высокая электропроводность меди + лужение = минимальные потери энергии и стабильный контакт даже при циклических нагрузках;
• Защита от коррозии — особенно актуально в помещениях с повышенной влажностью или агрессивной средой;
• Короткая втулка экономит место в щитах — идеально для плотной компоновки;
• Рассчитан на многопроволочные провода — не требует предварительной прессовки или пайки жил;
• Упаковка по 25 шт. — удобна для заказа, хранения и расходования в работе.

Ограничения применения

• Не предназначена для одножильных проводов — возможен разрыв жилы при обжиме;
• Не следует применять в условиях постоянного воздействия открытого огня или температур выше +105 °C — может повредиться лудовое покрытие;
• Запрещено использование без обжима — просто вставленный провод не будет надёжно закреплён;
• Не подходит для зажимов с диаметром штыря менее 7 мм или более 7,5 мм — возможен люфт или перегрузка контакта.

Примеры использования

• Подключение силового кабеля 25 мм² к автоматическому выключателю REXANT VA47-29;
• Присоединение проводов к клеммам контактора КМ-100/10;
• Обустройство заземляющих соединений в распределительных щитах промышленных объектов;
• Монтаж в пультах управления станков с ЧПУ, где требуется компактность и надёжность.

Практические советы

• Перед обжимом удалите изоляцию с провода на длину втулки — не больше, не меньше;
• Выбирайте обжимной клещи с регулировкой усилия — переобжим может треснуть штырь, недостаточный — вызовет проскальзывание;
• Проверяйте соответствие диаметра штыря 7 мм и зажима в оборудовании — не все автоматы имеют одинаковые размеры;
• Храните наконечники в сухом месте — хотя они лужёные, длительное воздействие влаги может привести к помутнению покрытия;
• Для массовой работы рекомендовано использовать сразу несколько упаковок — так легче организовать запас и минимизировать простои.
