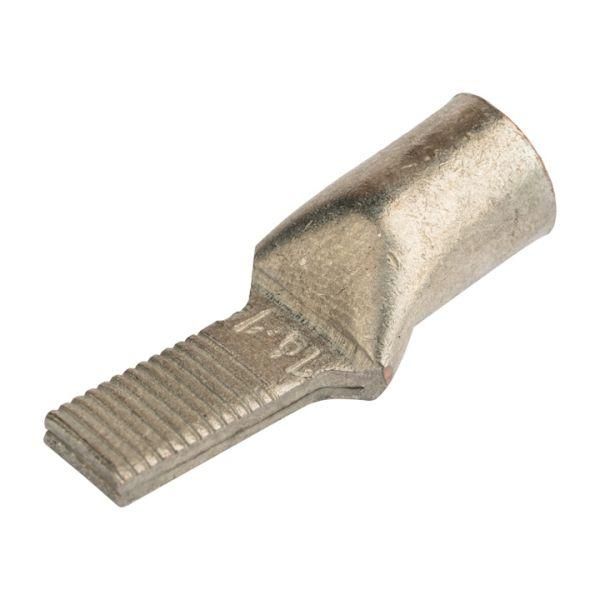

Наконечник штифтовой НШМЛ 16-7х14 медный луженый | Б0062651 ЭРА

Наконечник штифтовой НШМЛ 16-7х14 медный луженый - это элемент для надёжного оконцевания многожильных медных проводов сечением 16 мм2, обеспечивающий устойчивое соединение в условиях ограниченного пространства контакта. Бренд ЭРА предлагает этот компонент в артикуле б0062651 для применений в силовой электроаппаратуре, где важна долговечность и антикоррозийная защищённость.

Назначение и область применения

Наконечник штифтовой НШМЛ 16-7х14 медный луженый предназначен для подготовки концов многопроволочных медных проводов к подключению на клеммы с малой шириной - например, на автоматах, контакторах, рубильниках и распределительных щитах. Он позволяет соединить толстую жилу с узким зажимом, который сам по себе не способен плотно охватить весь проводник. Применяется в системах до 1 кВ переменного и постоянного тока.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Материал: медь марки М1 (высокоочищенная, высокопроводящая)
• Форма контактной части: штыревая (штифт) - цилиндрический выступ Ø7 мм, длина 14 мм
• Покрытие: лужёный - слой олова с добавками висмута для защиты от окисления
• Тип проводника: многопроволочный / круглый
• Климатическое исполнение: Т2 - умеренный климат с повышенной влажностью

Совместимость и монтаж

Наконечник штифтовой НШМЛ 16-7х14 медный луженый совместим с клеммами, рассчитанными на штифт диаметром 7 мм. Обязательно используйте специализированный обжимной инструмент с матрицей для штифтовых наконечников - обычные клещи или плоскогубцы недостаточно эффективны и повредят соединение. После обжима проверьте механическую прочность: попробуйте потянуть провод - он не должен выскочить из наконечника. Посадочный диаметр внутренней части соответствует проводам сечением 16 мм2; не используйте для меньших или больших жил - это снижает надёжность.

Безопасность и стандарты

Изделие изготовлено из меди М1, что обеспечивает соответствие требованиям ГОСТ 8923 и IEC 60947-1 к материалам для электрических соединений. Лужение с добавками висмута и олова соответствует нормам для работы в средах с повышенной влажностью (класс T2). Соответствует требованиям безопасности для оборудования до 1 кВ. Не предназначено для применения в взрывоопасных зонах без дополнительной сертификации.

Преимущества

• Высокая электропроводность благодаря меди М1 - минимальные потери энергии и нагрев
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта даже во влажной среде
• Стандартные геометрические позволяют легко заменить аналогичные детали в уже смонтированных устройствах
• Улучшенная механическая устойчивость после правильного обжима - исключает люфт и искрение

Ограничения применения

• Не для однопроволочных (монолитных) жил - возможен перелом внутри наконечника при обжиме
• Запрещается использование с проводами сечением более 16 мм2 - риск перегрева и деформации
• Не рекомендован для частых демонтажей - лужёный слой со временем стирается, теряя защитные свойства
• Не подходит для установки в помещениях с химически активной средой (например, солевые пары, кислоты)

Примеры использования

• Подключение входных кабелей к автоматическим выключателям типа ABB S200, Schneider Easy9, IEK iC65
• Обжим фазных и нулевых проводов в распределительных щитках промышленных объектов
• Соединение кабелей с УЗО и дифференциальными автоматами, где клемма имеет узкую форму
• Работа на конвейерах, насосных станциях, станках с ЧПУ - там, где требуется надёжность и доступ к клеммам через ограниченные проходы

Практические советы

• Перед обжимом удалите изоляцию точно на длину корпуса наконечника - лишняя изоляция мешает плотному прилеганию
• Выбирайте обжимной инструмент с регулировкой усилия - слишком большое давление сплющит штифт, слишком мало - плохо закрепит провод
• Проверяйте качество обжима: штифт должен быть равномерно сдавлен, без трещин и выпуклостей
• При работе в сырых местах дополнительно герметизируйте место соединения термотрубкой или силиконовым составом - лужение защищает, но не является полным барьером
• Артикул б0062651 часто встречается в запасных частях для ремонта щитового оборудования - сохраняйте несколько единиц на случай замены
