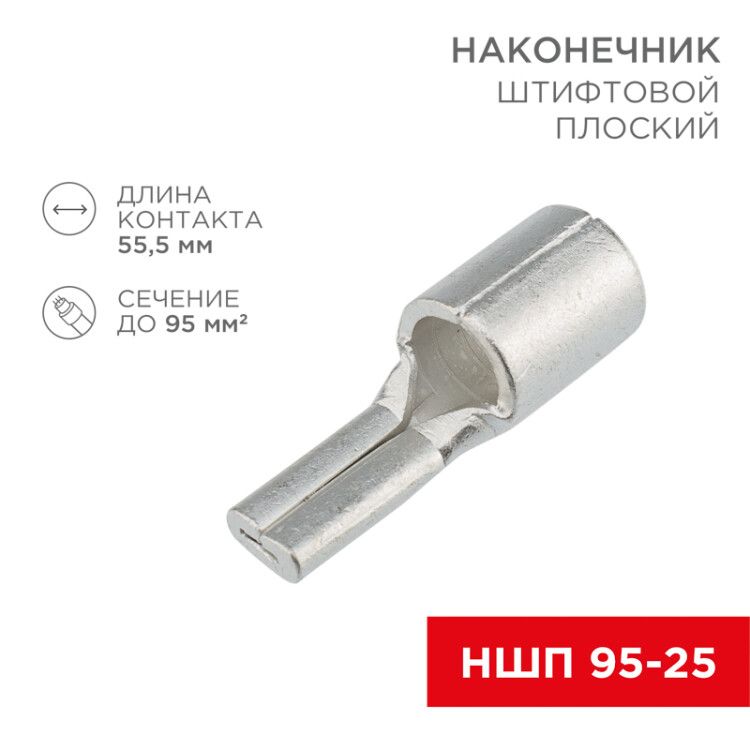

Наконечник штифтовой плоский кабельный (НШП) 95–25 | 08-1750 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 95-25 от Rexant - это надёжное соединение для медных многожильных кабелей сечением 95 мм2, предназначенное для опрессовки и подключения к клеммам автоматических выключателей, контакторов и других устройств с узкими контактами. Артикулы 08-1750 и etm08-1750 соответствуют промышленным требованиям к долговечности и безопасности.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 95-25 применяется для оконцевания многопроволочных медных кабелей сечением 95 мм2. Подходит для подключения к клеммам автоматических выключателей, силовых контакторов, рубильников и другому оборудованию с плоскими зажимами малой ширины. Часто используется в распределительных щитах, на станках, конвейерах и промышленном оснащении, где требуется прочное и долговечное соединение без болтового крепления.

Технические характеристики

• Тип: Штифтовой плоский наконечник (НШП)
• Сечение кабеля: 95 мм2
• Диаметр отверстия штифта: 11 мм
• Максимальный допустимый ток: 200 А
• Материал: Электротехническая медь
• Покрытие: Лужёное (олово-висмутовое) - защищает от окисления и повышает проводимость
• Форма гильзы: Короткая - компактная конструкция для плотной установки
• Способ монтажа: Опрессовка пресс-клещами
• Совместимость с AWG: 0–9 (соответствует сечению до 95 мм2)
• Подходит для многопроволочных проводников: Да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 95-25 требует использования специальных пресс-клещей для качественной опрессовки. Для работы рекомендованы модели: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняется поверх изоляционной части - это предотвращает деформацию металла и сохраняет целостность защиты. Диаметр отверстия 11 мм позволяет использовать с болтами M10 и аналогичными креплениями. Учитывайте, что этот наконечник рассчитан исключительно на кабели сечением 95 мм2 - использование на меньших сечениях снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено из меди, соответствующей требованиям электротехнической нормативной базы. Лужёное покрытие обеспечивает стойкость к коррозии в условиях повышенной влажности и перепадов температур. Максимальный рабочий ток 200 А соответствует классу нагрузки для промышленных систем. Наконечник не содержит свинца и соответствует экологическим нормам RoHS.

Преимущества

• Лужёное покрытие увеличивает срок службы и снижает переходное сопротивление
• Рельефные насечки на штифте обеспечивают надёжную фиксацию в клемме без проскальзывания
• Монолитная сварная гильза усиливает механическую прочность места соединения
• Короткая форма гильзы экономит место в щите и удобна для плотной сборки
• Совместимость с несколькими моделями пресс-клещей упрощает замену инструмента

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводников - возможна плохая опрессовка и разрушение жилы
• Не подходит для кабелей сечением менее 95 мм2 - риск недостаточного контакта и перегрева
• Не является изолированным изделием - внешняя изоляция должна быть выполнена дополнительно
• Запрещено применять с инструментом, не подходящим по усилию и форме матриц - это вызывает трещины или деформацию

Примеры использования

• Подключение мощных входных кабелей к автоматическим выключателям в распределительных щитах промышленных объектов
• Соединение кабелей с контактами частотных преобразователей и стартеров
• Установка в цепях управления крупногабаритными станками с высокой нагрузкой
• Применение в системах энергообеспечения на заводах, где важна отказоустойчивость соединений

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишний металл может помешать плотному прилеганию
• Выбирайте пресс-клещи с матрицей, совпадающей по размеру с этим наконечником - используйте указанные артикулы (12-3014, 12-3116 и др.)
• Проверьте после обжима: штифт не должен люфтить в клемме, а гильза - иметь равномерную форму без трещин
• Не используйте паяльник вместо опрессовки - это нарушает механическую прочность и создаёт риск нагрева
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги снижает срок службы
