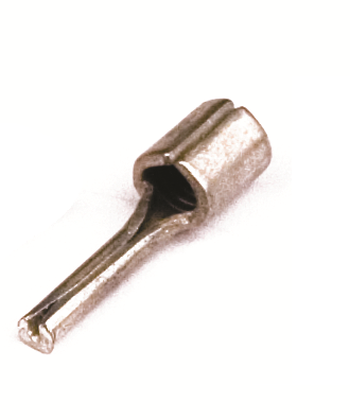

Наконечник штыревой круглый 1.5-2.5кв.мм А=1.8мм B=11мм (уп.100шт) DKC 2B1 ДКС

Наконечник штыревой круглый 1.5-2.5 кв.мм, A=1.8мм, B=11мм, QUADRO, DKC - это неизолированный металлический соединитель для надёжного оконцевания медных и алюминиевых проводов сечением 1,5–2,5 мм2 перед подключением к клеммам и шинам. Упакован по 100 штук, изделие соответствует требованиям стандарта и предназначено для профессионального монтажа в электрооборудовании.

Назначение и область применения

Наконечник штыревой круглый 1.5-2.5 кв.мм, A=1.8мм, B=11мм, QUADRO, DKC используется для оконцевания зачищенных проводов перед их фиксацией в болтовых соединениях, клеммных колодках, шинах и контактах автоматических выключателей. Подходит для работы в распределительных щитах, пультах управления, силовых цепях станков, конвейеров и других промышленных системах. Применяется там, где требуется прочное, долговечное и токопроводящее соединение без изоляции на контактной части.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для одножильных и многожильных проводов указанного диапазона;
• Форма контактной площадки: штыревая - обеспечивает плотную посадку в гнездо клеммы или болтовую группу;
• Размеры: A = 1,8 мм (диаметр штыря), B = 11 мм (длина корпуса);
• Материал: электротехническая медь - высокая проводимость и механическая устойчивость;
• Покрытие: лужёное с применением висмута - снижает окисление, повышает срок службы и улучшает контакт;
• Тип проводника: универсальный - совместим с медными и алюминиевыми жилами;
• Совместимость с лаковой изоляцией: да - можно использовать с проводами, имеющими лаковое покрытие после зачистки;
• Стандарт: соответствие установлено - соответствует требованиям ГОСТ и международным нормам для наконечников.

Совместимость и монтаж

Наконечник штыревой круглый 1.5-2.5 кв.мм, A=1.8мм, B=11мм, QUADRO, DKC требует использования специального обжимного инструмента с матрицей для круглых штырей диаметром 1,8 мм. Обжим должен быть равномерным - без трещин на меди и без пережатия изоляции провода. Перед установкой необходимо полностью удалить изоляцию с конца провода, чтобы он входил до упора в корпус наконечника. После обжима проверьте прочность соединения легким растяжением. Для алюминиевых проводов рекомендуется использование антиоксидантной пасты.

Безопасность и стандарты

Изделие соответствует требованиям стандартов для электротехнических соединителей. Лужёное покрытие снижает риск возникновения нагрева в месте контакта благодаря стабильному сопротивлению. Соответствие стандарту гарантирует безопасность при работе под напряжением до 1000 В переменного тока в соответствии с классом защиты IP20. Не применяйте в условиях постоянного воздействия открытой воды или химически активных сред - материал не рассчитан на такие нагрузки.

Преимущества

• Высокая электропроводность благодаря чистой меди и лужёному покрытию - минимизация потерь энергии;
• Устойчивость к коррозии - лужение с висмутом продлевает срок службы даже во влажной среде;
• Универсальность - один тип подходит как для медных, так и для алюминиевых проводов;
• Готовность к быстрому монтажу - не требует дополнительной подготовки, кроме зачистки провода;
• Удобная упаковка - 100 штук в одной картонной коробке, легко хранится и расходуется на объекте.

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, прямого попадания воды или подземной прокладки - отсутствует изоляция;
• Не допускается повторное использование после демонтажа - обжим деформирует металл, что снижает надёжность повторного соединения;
• Не подходит для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт;
• Не используйте с проводами, имеющими термостойкую или силиконовую изоляцию без предварительной проверки совместимости с процессом зачистки.

Примеры использования

• Подключение кабеля питания к клеммной колодке в частном электрощите;
• Присоединение проводов к шине PE/N в распределительном щите предприятия;
• Обжим выходных проводов от частотного преобразователя к двигателю;
• Заводское сборочное оборудование - массовая установка на конвейере в производстве электроники.

Практические советы

• Перед обжимом всегда проверяйте, что провод полностью вошел в корпус наконечника - недостаточная глубина вызывает плохой контакт;
• Выбирайте обжимной клещи с точной матрицей под A=1,8 мм - некорректный инструмент деформирует штырь и снижает надёжность;
• При работе с алюминием - обязательно наносите антиоксидантную смазку на жилу перед вставкой в наконечник;
• Храните упаковку в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги может снизить качество;
• Для крупных проектов закупайте сразу несколько упаковок - 100 штук достаточно для одного объекта, но запас нужен на брак и случайные потери.
