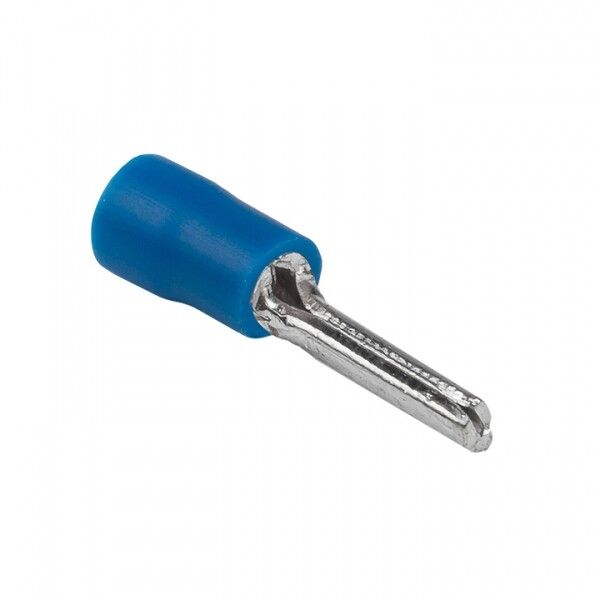

Наконечник штыревой круглый изолированный НШКИ 1.0-2.5 (уп 50шт) EKF PROxima | nshki-1.0-2.5

Наконечник штыревой круглый изолированный НШКИ 1.0-2.5 от EKF - это надёжный элемент для оконцевания многожильных медных проводов сечением 1–2,5 мм2. Применяется в распределительных щитах, на автоматах, УЗО и других устройствах со штифтовыми контактами. Модель НШКИ 1.0-2.5 обеспечивает безопасное и долговечное соединение благодаря изолированной конструкции и лужёному контакту.

Назначение и область применения

Наконечник штыревой круглый изолированный НШКИ 1.0-2.5 предназначен для оконцевания многожильных медных проводов перед подключением к оборудованию с штифтовыми контактами. Подходит для установки в автоматические выключатели, УЗО, клеммные блоки, реле и другие коммутационные устройства. Используется в силовых цепях переменного тока напряжением до 690 В.

Технические характеристики

• Номинальное сечение провода: 1 – 2,5 мм2
• Номинальный ток: 27 А
• Рабочее напряжение: до 690 В
• Диаметр внутреннего отверстия: 2,3 мм
• Материал проводника: медь лужёная
• Изоляция: поливинилхлорид (ПВХ), синий цвет
• Тип монтажа: опрессовка
• Диапазон рабочих температур: от -40 C до +80 C
• Покрытие контакта: электролитическое лужение
• Форма гильзы: короткая
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник штыревой круглый изолированный НШКИ 1.0-2.5 совместим с любым оборудованием, имеющим штифтовые клеммы подходящего диаметра (обычно 2,2–2,5 мм). Для монтажа используется специальный пресс-клещи с матрицей для наконечников типа НШКИ. Важно: опрессовка выполняется **поверх** изоляционной манжеты ПВХ - не на саму металлическую часть. Это сохраняет изоляцию и предотвращает повреждение жилы. Лаковая изоляция проводов также не препятствует качественной опрессовке.

Безопасность и стандарты

Наконечник НШКИ 1.0-2.5 соответствует требованиям безопасности для работы в сетях до 1000 В. Гарантийный срок - 84 месяца. Изоляция из ПВХ устойчива к механическим воздействиям, перегрузкам и широкому температурному диапазону. Лужёное покрытие снижает риск окисления контакта, что особенно важно в условиях повышенной влажности.

Преимущества

• Изолированная конструкция исключает случайные замыкания между фазами и землёй
• Лужёный контакт обеспечивает стабильную проводимость и защищённость от коррозии
• Синяя изоляция позволяет легко идентифицировать сечение провода
• Короткая форма гильзы удобна для компактных распределительных щитов
• Совместим с проводами с лаковой изоляцией - не требует зачистки

Ограничения применения

Не применяется для одножильных проводов - только для многожильных медных. Не рекомендовано использование в цепях постоянного тока выше 690 В. Не подходит для проводов сечением менее 1 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт. Не использовать в средах с агрессивными химикатами, способными разрушить ПВХ-изоляцию.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите
• Оконцевание проводов на клеммах УЗО или дифференциального автомата
• Присоединение проводов к клеммным колодкам в системах управления
• Монтаж в промышленном оборудовании: станках, конвейерах, пультах управления

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 1–2,5 мм2
• Выбирайте клещи с матрицей, помеченной как “NShKI” - не подойдут универсальные
• После опрессовки потяните за провод - он не должен выскальзывать из наконечника
• При сборке щита ориентируйтесь на цвет изоляции: синий = 1–2,5 мм2, ускоряет поиск нужного провода
• Храните в сухом месте - хотя изоляция устойчивая, длительное воздействие влаги может снизить срок службы
