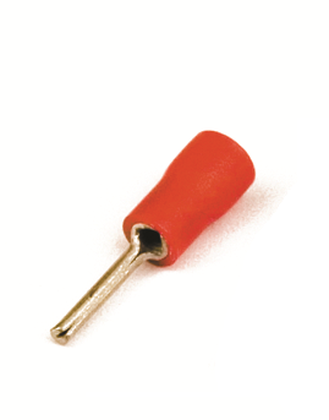

Наконечник штыревой круглый с изолир.фланцем, 0,25-1,5мм.кв. 1,7х11,5мм. | 2A1P DKC ДКС

Наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШКИ, QUADRO, DKC - это надёжное решение для оконцевания медных жил в электрических соединениях. Продукт сочетает изолированный фланец, лужёную медную контактную часть и компактную форму, что делает его удобным для монтажа в плотных распределительных коробках и на печатных платах.

Назначение и область применения

Наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШКИ, QUADRO, DKC предназначен для оконцевания одножильных и многожильных медных проводов в электрических цепях постоянного и переменного тока до 600 В. Подходит для подключения к клеммам, разъёмам, автоматическим выключателям и другим устройствам с штыревыми контактами. Часто используется в панелях управления, силовых щитах, оборудовании автоматизации и бытовых приборах.

Технические характеристики

• Номинальное сечение жилы: 0,25–1,5 мм2 - подходит для тонких проводов, используемых в слаботочных и управляющих цепях;
• Материал контакта: электротехническая медь - обеспечивает высокую проводимость и долговечность;
• Покрытие: лужёное - защищает от окисления, улучшает пайку и снижает переходное сопротивление;
• Изоляция: ПВХ - термостойкий, гибкий материал с хорошими диэлектрическими свойствами;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для быстрой идентификации;
• Размеры: диаметр штыря A = 1,7 мм, длина штыря B = 11,5 мм - совместим с большинством стандартных клеммных колодок;
• Максимальный ток: 19 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Стандарт: соответствует DIN - гарантирует взаимозаменяемость с европейскими аналогами;
• Упаковка: 100 штук в упаковке - оптимально для профессионального использования.

Совместимость и монтаж

Наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШКИ, QUADRO, DKC совместим с любыми клеммами и разъёмами, имеющими внутренний диаметр 1,7 мм. Для установки требуется обжимной инструмент с матрицей для круглых штырей. Обжим выполняется на голой жиле - изоляцию провода необходимо предварительно удалить на длину, равную длине трубки наконечника. Убедитесь, что все проводники полностью вошли в контактную часть перед обжимом. Особенность: изолированный фланец позволяет выполнять монтаж без дополнительной изоляции соединений.

Безопасность и стандарты

Наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШКИ, QUADRO, DKC соответствует требованиям немецкого стандарта DIN 46228. Изоляция выполнена из самозатухающего ПВХ, что снижает риск распространения горения. Произведён в соответствии с требованиями безопасности для электрооборудования класса защиты II. Может использоваться в помещениях с повышенной влажностью благодаря лужёному покрытию и герметичной изоляции.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной теплоусадке или изолирующей ленте;
• Лужёное покрытие повышает срок службы в агрессивных средах и упрощает последующий ремонт;
• Чёткая цветовая маркировка (красный) ускоряет сборку и диагностику;
• Высокая механическая прочность после обжима - не выпадают из клеммы даже при вибрациях;
• Совместимость с лаковой изоляцией - можно использовать на проводах с эмалью без её удаления перед обжимом.

Ограничения применения

Не применяйте наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШКИ, QUADRO, DKC для жил больше 1,5 мм2 - возможен перегрев и потеря контакта. Не рекомендован для внешней установки без дополнительной защиты от УФ-излучения и осадков - ПВХ изоляция не предназначена для длительного воздействия открытого воздуха. Также не следует использовать в цепях с импульсными токами выше 19 А - возможна деформация контакта.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации;
• Обжим проводов к клеммам модульных автоматических выключателей;
• Соединение проводов в распределительных коробках станков и конвейеров;
• Монтаж в устройствах управления HVAC, насосами, светильниками с контроллерами;
• Замена старых наконечников в ремонте оборудования с требованием соответствия DIN.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкая жила может не обеспечить достаточного контакта, слишком толстая - повредит наконечник;
• Используйте обжимной клещи с регулировкой усилия - недостаточный обжим вызывает люфт, избыточный - трещины в меди;
• Проверяйте качество обжима: после монтажа попробуйте потянуть провод - он не должен выскальзывать;
• Храните в сухом месте - хотя изоляция защищена, лужёный контакт чувствителен к конденсату;
• Этот наконечник - отличная замена для HARTING, WAGO, Phoenix Contact при необходимости экономии без потери качества.
