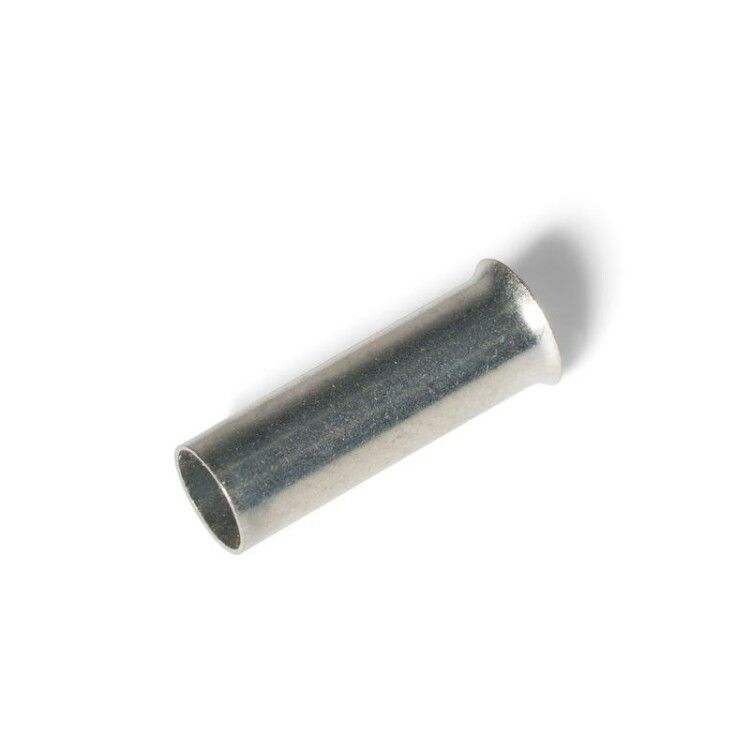

Наконечник штыревой неизол. НШВ 2.5-8 (100шт/уп.) | 79479 КВТ

Наконечник штырьевой втулочный неизолированный НШВ 2.5-8 от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 2,5 мм2 методом опрессовки. Артикул 79479 обеспечивает совместимость с контактами диаметром 8 мм и применяется в силовых цепях до 0,69 кВ. Упаковка содержит 100 единиц - удобна для массового монтажа.

Назначение и область применения

Наконечник штырьевой втулочный неизолированный НШВ 2.5-8 преобразует гибкий многожильный провод в жёсткий металлический штырь, который легко вставляется в клеммы, разъёмы и болтовые соединения. Применяется там, где требуется прочное и долговечное соединение без изоляции - например, в щитах управления, на контакторах, автоматах, клеммных колодках и оборудовании с высокими требованиями к теплостойкости.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Диаметр отверстия: 8 мм - подходит для болтов M5–M6
• Наружный диаметр втулки: 3,3 мм
• Длина втулки: 8 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает контакт
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от –55 C до +135 C
• Форма: трубчатая, без манжеты
• Цвет: серый
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник НШВ 2.5-8 монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей под размер 2,5 мм2. Жилы провода вводятся в втулку через широкую часть (раструб), после чего зажимаются равномерным давлением. Поскольку втулка не имеет пластиковой манжеты, её можно использовать для одновременного оконцевания двух проводников одинакового сечения (до 5 мм2 суммарно), что особенно актуально при замене старых соединений или в условиях ограниченного пространства. Для правильного монтажа важно соблюдать усилие опрессовки - недостаточное давление вызывает плохой контакт, избыточное - деформацию втулки.

Преимущества

• Высокая теплостойкость позволяет применять наконечник НШВ 2.5-8 с проводами на основе кремний-органической резины (ПРКА, ПРКС, ПВКВ, РКГМ)
• Отсутствие манжеты даёт возможность работать с проводами и кабелями с толстой изоляцией - например, КГ, КОГ
• Лужёная поверхность снижает риск окисления, продлевает срок службы и улучшает проводимость
• Стандартные размеры обеспечивают универсальную совместимость с большинством промышленных клемм и разъёмов
• Упаковка по 100 штук экономит время на закупке и хранении

Ограничения применения

• Не предназначена для одноядерных проводов - используется только с многожильными
• Из-за отсутствия изоляционной манжеты требует дополнительной защиты места соединения (термоусадка, изолента) при работе в открытых или влажных средах
• Не подходит для частых демонтажей - при многократном затягивании/ослаблении болта возможна деформация втулки
• Максимальная рабочая температура +135 C - не годится для экстремальных условий выше этого порога

Примеры использования

• Подключение медных проводов к клеммам автоматических выключателей в распределительных щитах
• Соединение проводов в частотных преобразователях и пускателях с термостойкой изоляцией
• Оконцевание кабелей КГ и КОГ в передвижных установках (краны, сварочные аппараты)
• Обустройство заземляющих контуров в промышленных объектах
• Альтернатива изолированным наконечникам при необходимости компактного монтажа

Практические советы

• Перед опрессовкой зачистите провод на длину втулки - 8 мм - чтобы все жилы попали внутрь
• Проверьте соответствие диаметра болта (8 мм) и отверстия в наконечнике - не используйте большие болты, они могут повредить контакт
• Для работы с двумя проводами 2,5 мм2 - убедитесь, что сумма площадей не превышает допустимую нагрузку по току
• При монтаже в условиях повышенной влажности или агрессивной среды - дополнительно изолируйте место соединения термоусадкой
• Если нужна длинная втулка - обращайтесь к поставщику: КВТ предлагает наконечники НШВ с удлинённой втулкой по запросу
