Наконечник неизолированный 1.5-2.5 П (100шт) - 2B11 ДКС

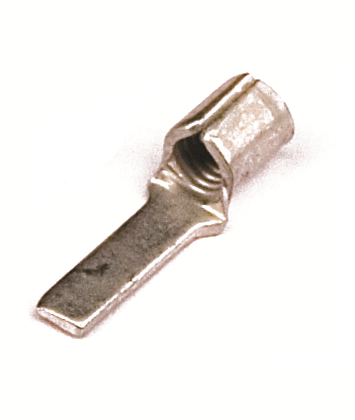

Наконечник штыревой плоский неизолированный 1.5-2.5 кв.мм, размеры 3х13мм, DKC (НШП) - это надёжный элемент для соединения зачищенных медных или алюминиевых проводов с клеммами, шинами и зажимами. Благодаря лужёному покрытию и точному соответствию сечению, этот наконечник обеспечивает устойчивый токовый контакт в условиях повышенной влажности и температурных колебаний. Артикул 2b11, серия Quadro, бренд DKC.

Назначение и область применения

Наконечник штыревой плоский неизолированный 1.5-2.5 кв.мм, размеры 3х13мм, DKC (НШП) используется для оконцевания одножильных и многожильных проводов после удаления изоляции. Применяется там, где требуется прочное и долговечное соединение с металлическими клеммами - например, в распределительных щитах, на шинах постоянного тока, в контакторах, автоматических выключателях и силовых модулях.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для проводов средней мощности, часто используемых в бытовых и промышленных цепях управления
• Размер контактной площадки: 3×13 мм - оптимальная форма для плотного прилегания к стандартным болтовым зажимам
• Материал: электротехническая медь - высокая проводимость и механическая прочность
• Покрытие: лужёное (с применением висмута) - снижает окисление, повышает срок службы и улучшает контактную проводимость
• Тип: неизолированный - требует дополнительной защиты (например, термоусадкой или изоляцией в щите)
• Совместим с лакированной изоляцией - можно использовать с проводами, имеющими лаковое покрытие на жилах

Совместимость и монтаж

Наконечник штыревой плоский неизолированный 1.5-2.5 кв.мм, размеры 3х13мм, DKC (НШП) совместим с клеммами, рассчитанными на ширину до 3 мм и глубину до 13 мм. Для установки необходимо:

• Зачистить провод на длину, равную длине гильзы наконечника (обычно 8–10 мм)
• Использовать обжимной инструмент с матрицей для штыревых наконечников 1,5–2,5 мм2
• Убедиться, что все жилы полностью вошли в гильзу - не допускать выпирания проводников
• Проверить качество обжима: соединение не должно расшатываться при легком усилии

Обжим должен выполняться строго по рекомендациям производителя инструмента. Не применяйте клещи без фиксированной матрицы - риск плохого контакта и перегрева.

Безопасность и стандарты

Наконечник штыревой плоский неизолированный 1.5-2.5 кв.мм, размеры 3х13мм, DKC (НШП) соответствует требованиям отраслевых стандартов на кабельные наконечники. Лужёное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью. Устройство не имеет собственной изоляции - поэтому запрещено использование в местах, где возможен случайный контакт с токоведущими частями других элементов. Обязательна изоляция места соединения (термоусадка, изолирующие трубки, корпус щита).

Преимущества

• Высокая электропроводность благодаря меди и лужёному покрытию - минимизация потерь энергии
• Стойкость к коррозии - особенно важно в промышленных условиях с влажностью или химическими испарениями
• Гарантированная совместимость с лакированными проводами - не требует специальной подготовки жил
• Плотная посадка на штыревые клеммы - исключает люфт и искрение при нагрузках
• Произведён в рамках серии Quadro - гарантия единообразия с другими компонентами этой линейки

Ограничения применения

• Не предназначена для работы с проводами сечением менее 1,5 мм2 или более 2,5 мм2 - риск перегрузки или плохого обжима
• Не имеет изоляции - нельзя использовать в открытых участках без дополнительной защиты
• Не рекомендуется для многократных разъединений - обжим является одноразовым
• Не подходит для алюминиевых проводов большего сечения - возможна деформация гильзы
• Не следует применять в условиях постоянного воздействия солёной воды или агрессивных паров без герметизации

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Присоединение проводов к клеммам реле и контакторов в системах автоматизации
• Соединение заземляющих проводников с шиной PE в распределительном устройстве
• Подключение датчиков и исполнительных механизмов к контроллерам в цехах
• Монтаж в устройствах питания, преобразователях частоты, сварочных аппаратах

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже небольшое отклонение влияет на надёжность
• Используйте инструмент с регулировкой давления - переобжим может повредить гильзу, недостаточный - вызовет ослабление контакта
• После монтажа протестируйте соединение нагревом под нагрузкой - если наконечник сильно греется, замените его или проверьте обжим
• Для длительной эксплуатации в агрессивной среде нанесите на место соединения антикоррозийную смазку (например, КТ-40)
• Артикул 2b11 и бренд DKC - выбирайте оригинальные комплектующие: аналоги могут иметь отличия в толщине стенок или составе сплава
