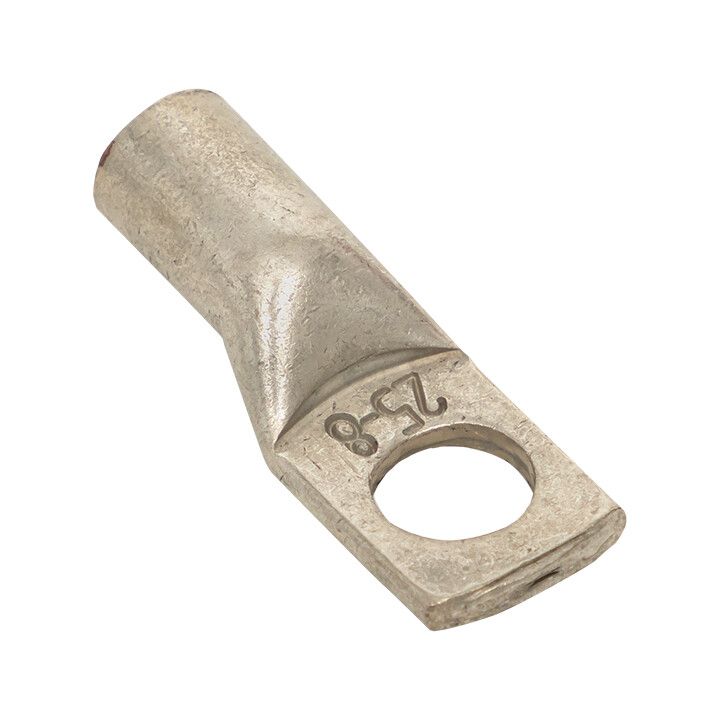

Наконечник силовой медный луженый ТМЛ-Р 25-8 (2шт.) EKF PROxima - tml-r-25-8-r

Наконечник силовой медный луженый ТМЛ-Р 25-8 (2шт.) от EKF предназначен для надежного оконцевания медных кабелей сечением 16–25 мм2 с помощью опрессовки. Этот тип наконечника обеспечивает прочное болтовое соединение с шинами и оборудованием, а луженое покрытие защищает от коррозии. Артикул tml-r-25-8-r входит в облегченную серию TML-Р, оптимизированную для компактной установки.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 25-8 (2шт.) применяется для подготовки медных жил кабелей к болтовому соединению. Подходит для подключения к контактным зажимам, шинным системам, автоматическим выключателям, контакторам и другим устройствам с болтовыми клеммами диаметром 8 мм. Часто используется в распределительных щитах, на станках, конвейерах и промышленном оборудовании.

Технические характеристики

• Сечение кабеля: 16–25 мм2 - подходит для средних и крупных медных жил
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Материал: медь - высокая электропроводность и механическая прочность
• Покрытие: лужение - предотвращает окисление меди, улучшает контакт при сборке
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ-Р 25-8 (2шт.) монтируется методом опрессовки с использованием гидравлических или ручных клещей с матрицей для сечения 25 мм2. Перед опрессовкой необходимо зачистить изоляцию кабеля на длину, соответствующую длине хвостовика наконечника. После монтажа проверьте качество обжима - металл должен плотно охватывать жилу без видимых трещин или перекосов. Обратите внимание: посадочный диаметр 8 мм требует точного подбора болта - не используйте более толстые крепления.

Преимущества

• Увеличенная длина хвостовика при сохранении общей длины - удобнее для работы в ограниченном пространстве
• Обратный радиус штамповки - снижает риск повреждения изоляции при установке
• Луженое покрытие - продлевает срок службы в условиях повышенной влажности
• Стандартная форма кольцевого фланца - совместим с большинством промышленных клемм

Ограничения применения

• Не предназначена для алюминиевых жил - только для медных
• Не рекомендуется использовать в циклических нагрузках с вибрацией без дополнительной фиксации
• Запрещено применять с болтами диаметром больше 8 мм - возможна деформация фланца
• Не подходит для пайки - только для опрессовки

Примеры использования

• Подключение входного кабеля к главному автомату в щите управления
• Присоединение кабеля питания к частотному преобразователю
• Соединение медной жилы с шиной PE в распределительном щите
• Монтаж кабеля на контактор или тепловое реле

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 25 мм2 - некорректный инструмент вызывает плохой контакт
• Перед монтажом удалите все следы окисления с поверхности жилы - даже лужение не заменяет хорошую подготовку
• Проверяйте момент затяжки болта - переусиливать нельзя, чтобы не повредить наконечник
• При работе в агрессивной среде (высокая влажность, химические пары) дополнительно контролируйте состояние луженого слоя
• Артикул tml-r-25-8-r - часть серии TML-Р от EKF; аналогичные решения есть для других сечений, например, 16 мм2 или 35 мм2
