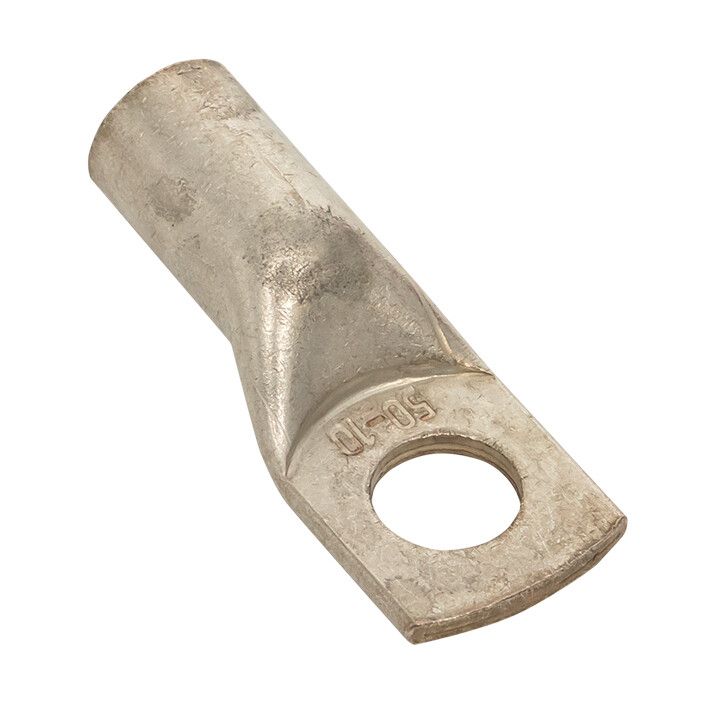

Наконечник силовой медный луженый ТМЛ-Р 50-10 (2шт.) EKF PROxima - tml-r-50-10-r

Наконечник силовой медный луженый ТМЛ-Р 50-10 (2шт.) - это надёжный компонент для оконцевания медных кабелей сечением 35–50 мм2 методом опрессовки. Бренд EKF предлагает этот продукт в упаковке из двух единиц, чтобы обеспечить удобство при массовом монтаже. Наконечник ТМЛ-Р 50-10 применяется там, где требуется прочное и долговечное болтовое соединение между кабелем и шиной, контактом оборудования или заземляющей системой.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 50-10 предназначен для подготовки концов медных жил кабеля к болтовому соединению. Он позволяет исключить ослабление контакта, перегрев и повреждение жил при затяжке. Применяется в распределительных щитах, трансформаторных подстанциях, на пультах управления, в цепях питания двигателей, конвейеров, сварочного оборудования и других мощных нагрузках.

Технические характеристики

• Тип: трубчатый кольцевой наконечник
• Материал: медь (высокой проводимости)
• Покрытие: лужение - защищает от окисления и улучшает контактную способность
• Диаметр отверстия: 10 мм - совместим с болтами М10
• Диапазон сечений кабеля: 35–50 мм2
• Способ монтажа: опрессовка специальными клещами
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Наконечник ТМЛ-Р 50-10 совместим с любыми болтами и гайками стандарта M10. Для установки необходимы опрессовочные клещи с матрицей, подходящей для сечения 50 мм2. Перед опрессовкой необходимо зачистить жилу кабеля до длины, соответствующей внутренней части наконечника - не более 20 мм. После опрессовки проверьте качество соединения: металл не должен треснуть, а форма - сохранить правильную геометрию. Лужёная поверхность не требует дополнительной смазки перед установкой.

Преимущества

• Увеличенная длина хвостовика при сохранении общей длины - проще попасть в зону болтового соединения даже при ограниченном пространстве
• Обратный радиус штамповки лопатки снижает риск деформации при затяжке и продлевает срок службы
• Лужение предотвращает образование оксидной плёнки, особенно важна в условиях повышенной влажности
• Стандартные размеры обеспечивают совместимость с большинством коммутационных устройств и шинных систем

Ограничения применения

• Не предназначена для многожильных алюминиевых кабелей - только для одножильных и многожильных медных
• Не рекомендуется использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Запрещено применять с болтами меньшего диаметра (менее M10) - возможен выход из строя или потеря герметичности
• Не подходит для высокочастотных цепей - наконечники этой серии рассчитаны на переменный ток промышленной частоты

Примеры использования

• Подключение силового кабеля 50 мм2 к шине PE в распределительном щите
• Присоединение клеммы двигателя насоса в промышленной автоматизации
• Заземление корпуса станка через медный провод сечением 35 мм2
• Соединение кабеля с выводом автомата или рубильника в цепях до 400 А

Практические советы

• Выбирайте опрессовочные клещи с точным подбором матрицы - некачественная опрессовка вызывает нагрев и отказ контакта
• Перед монтажом проверьте, что диаметр отверстия 10 мм точно соответствует вашему болту - допуск +-0,1 мм
• Из-за лужёного покрытия не используйте абразивные материалы для зачистки - достаточно мягкой щётки
• При групповом монтаже используйте сразу два наконечника из одной упаковки - они имеют одинаковые параметры и гарантируют единый уровень качества
• Храните в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить срок службы
