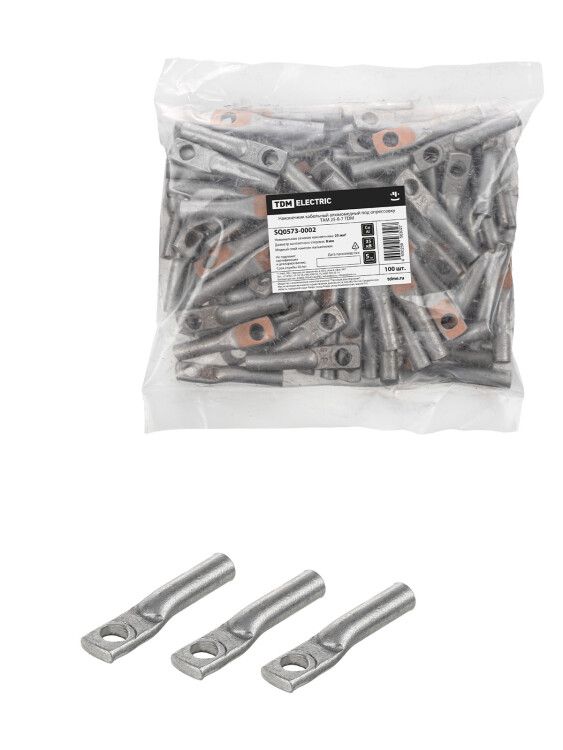

Наконечник ТАМ 25-8-7 | SQ0573-0002 TDM

Наконечник ТАМ 25-8-7 TDM предназначен для надёжного соединения алюминиевых и медных проводников в силовых цепях до 35 кВ. Этот компонент от бренда TDM ELECTRIC решает проблему гальванической коррозии при контакте двух различных металлов, обеспечивая долговечность и безопасность соединений в распределительных устройствах.

Назначение и область применения

Наконечник ТАМ 25-8-7 TDM используется для оконцевания многожильных проводов из алюминия и меди в высоковольтных системах до 35 кВ. Он применяется там, где требуется соединить алюминиевый кабель с медной шиной или зажимом - например, в трансформаторных подстанциях, ячейках КРУ, распределительных щитах и на вводах в здания.

Технические характеристики

• Материал корпуса: алюминий электротехнический АД1М
• Материал вставки: медь электротехническая М1
• Напряжение: до 35 кВ
• Сечение кабеля: 25 мм2 (по алюминию)
• Диаметр отверстия под болт: 8 мм
• Длина наконечника: 70 мм

Конструкция сочетает два материала: алюминиевую часть для подключения к алюминиевому кабелю и медную вставку для контакта с медными элементами. Это предотвращает образование гальванической пары между металлами.

Совместимость и монтаж

Наконечник ТАМ 25-8-7 TDM совместим с кабелями с алюминиевой жилой сечением 25 мм2. Для установки необходимо:

• Зачистить изоляцию кабеля на длину, соответствующую глубине гильзы наконечника;
• Запрессовать наконечник специальным клещами с матрицей под 25 мм2;
• Закрепить болтом диаметром 8 мм через медную вставку на шине или зажиме;
• Не допускать перегрева при затяжке - момент должен соответствовать рекомендациям производителя оборудования.

Посадочный диаметр отверстия 8 мм позволяет использовать стандартные болты M8. Убедитесь, что площадь контакта полностью закрывается контактным элементом - недостаточная затяжка увеличивает переходное сопротивление.

Преимущества

• Исключает гальваническую коррозию за счёт промежуточной медной вставки между алюминием и медью
• Обеспечивает устойчивое низкое переходное сопротивление даже при длительной нагрузке
• Защищает от окисления внутреннюю поверхность контакта благодаря плотному запрессованию
• Подходит для условий повышенной влажности и температурных колебаний

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных алюминиевых кабелей
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не работает как самостоятельный изолирующий элемент - требует внешней защиты (например, термоусадки или изолирующего кожуха)
• Не рассчитана на напряжение выше 35 кВ - использование в более мощных сетях опасно

Примеры использования

• Подключение алюминиевого кабеля 25 мм2 к медной шине в ячейке КРУ
• Формирование входного соединения в распределительном устройстве 10–35 кВ
• Соединение алюминиевого ответвления от воздушной ЛЭП с медным выводом трансформатора
• Монтаж заземляющих контуров в промышленных объектах с комбинированными проводниками

Практические советы

• Перед запрессовкой проверьте соответствие сечения кабеля - используйте только 25 мм2, другие значения снижают надёжность
• При работе с алюминием удалите оксидную плёнку с помощью абразива перед запрессовкой - это повышает качество контакта
• Не заменяйте болт M8 на другой диаметр - изменение размера нарушает равномерность давления на контактную поверхность
• После монтажа проверьте нагрев места соединения тепловизором под нагрузкой - перегрев указывает на плохой контакт
• Храните наконечники в сухом месте - влага может вызвать коррозию медной вставки до установки
