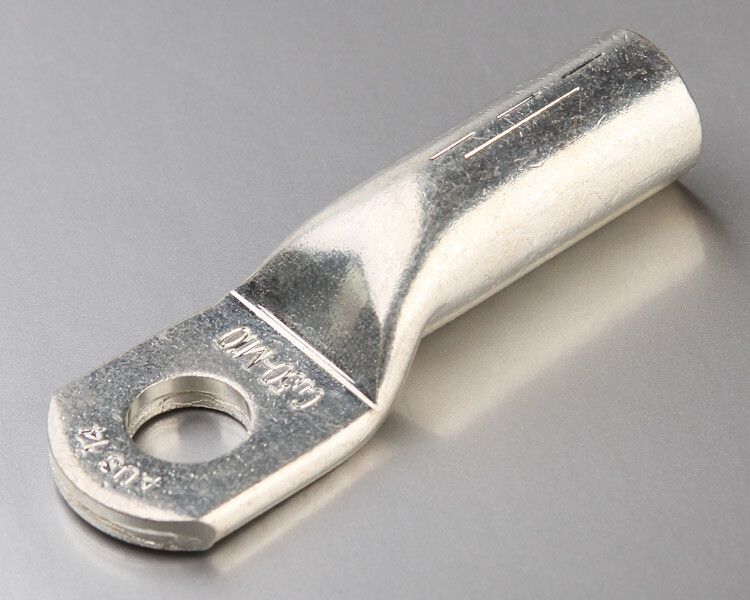

Наконечник кабельный ТМЛ (DIN) 25 мм², M8 КВТ 58657

Наконечник кабельный медный луженый ТМЛ(DIN) 25-8-7 КВТ (100 шт/упак) предназначен для надёжного оконцевания медных проводов и кабелей сечением 25 мм2 методом опрессовки. Бренд КВТ обеспечивает соответствие международному стандарту DIN 46235, что делает этот наконечник популярным решением в промышленной и энергетической автоматике.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 25-8-7 КВТ (100 шт/упак) используется для создания прочного и долговечного электрического соединения между медным кабелем и зажимом, болтом, шиной или другим элементом цепи. Применяется там, где требуется устойчивость к механическим нагрузкам и воздействию окружающей среды - в распределительных щитах, на трансформаторах, в силовых установках, на оборудовании с высокими токами.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и пластичность
• Поперечное сечение кабеля: 25 мм2
• Диаметр отверстия: 8 мм - подходит для болтов M8
• Наружный диаметр: 10 мм
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно контакта
• Количество монтажных отверстий: 1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2) - защищает от окисления и коррозии
• Номинальное напряжение: 35 кВ - допустимо применение в сетях высокого напряжения
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Способ монтажа: опрессовка - требует специальных клещей и матриц
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 25-8-7 КВТ совместим с инструментом для опрессовки, соответствующим стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает, где должны находиться отпечатки от матриц в зависимости от их ширины. Для качественной опрессовки используйте матрицу, рассчитанную на сечение 25 мм2 и диаметр отверстия 8 мм. Убедитесь, что глубина запрессовки соответствует меткам - недостаточное или избыточное давление снижают надёжность соединения.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих в мире для медных наконечников. Это гарантирует точность геометрии, механическую прочность и безопасность при работе под напряжением до 35 кВ. Лужение по классу Т2 обеспечивает устойчивость к влаге, солям и перепадам температур, что важно для работы в помещениях с повышенной влажностью или на открытом воздухе.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери и нагрев в месте соединения
• Олово-висмутовое покрытие предотвращает окисление даже при длительной эксплуатации
• Кольцевая форма контактной площадки позволяет равномерно распределить усилие при затяжке болта
• Разметка на трубе упрощает контроль качества опрессовки без дополнительных замеров
• Сертифицированное соответствие DIN 46235 повышает доверие при проверках и аудите оборудования

Ограничения применения

• Не предназначено для многожильных алюминиевых кабелей - только для медных жил
• Требует обязательного использования правильных матриц для опрессовки; использование неподходящего инструмента приведёт к плохому контакту
• Не рекомендуется для частых демонтажей - после одной опрессовки восстановить целостность невозможно
• При использовании в агрессивных химических средах (например, в химпроизводстве) необходимо дополнительно защищать место соединения

Примеры использования

• Подключение медного кабеля 25 мм2 к шине в распределительном щите 10 кВ
• Завершение фазного провода на входе в трансформаторную подстанцию
• Соединение кабеля с зажимом заземления в промышленном станке
• Монтаж силового кабеля в системах управления конвейерами или насосными станциями

Практические советы

• Перед монтажом зачистите кабель точно на длину трубки наконечника - лишняя изоляция мешает плотному прилеганию
• Проверьте, чтобы жила была полностью введена в трубку - не должно быть выступающих проволочек
• Выбирайте матрицу по разметке на наконечнике: две дорожки означают два отпечатка - это стандарт для сечений выше 16 мм2
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия
• При комплектации проекта учтите, что один бракованный наконечник может потребовать полного демонтажа - лучше иметь запас в упаковке (100 шт./упак.)
