Наконечник ТМ 10–8–5 (10 мм - 8 мм) (в упак. 5 шт.) | 07-5309-1 REXANT MEET
Товарные предложения:
| Наконечник ТМ 10-8-5 медный (REXANT 07-5309-1) (кратно 5) | 20.09.2024 | 20 шт. | 29,81 ₽ | шт. | от 3 дней |
Условия поставки наконечника ТМ 10–8–5 (10 мм - 8 мм) (в упак. 5 шт.) | 07-5309-1 REXANT MEET
Купить 20 шт. наконечников тм 10–8–5 (10 мм - 8 мм) (в упак. 5 шт.) | 07-5309-1 rexant meet могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена наконечника ТМ 10–8–5 (10 мм - 8 мм) (в упак. 5 шт.) | 07-5309-1 REXANT MEET зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Аналоги
Описание

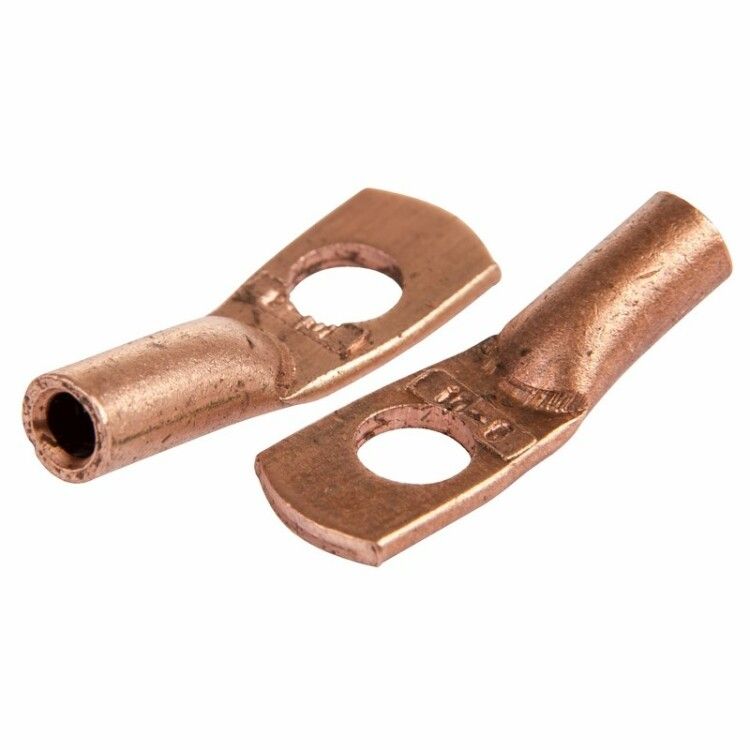

Наконечник ТМ 10–8–5 (10 мм - 8 мм) (в упак. 5 шт.) | 07-5309-1 REXANT - это электротехническое изделие, которое используется для оконцевания медных проводов и кабелей методом опрессовки. Он предназначен для соединения проводника с оборудованием или шиной с помощью болтов.
Основные преимущества и особенности:
- Высокая электропроводность: Наконечник выполнен из электротехнической меди марки М2, что обеспечивает стабильную работу и эффективную передачу электрического тока без потерь.
- Прочность и надежность: Изготовлен по ГОСТ 7386-80, что гарантирует качество и долговечность изделия.
- Удобство монтажа: Наконечник имеет кольцевую форму фланца и угол соединения 180° (по горизонтали), что облегчает его установку и подключение.
- Широкий диапазон применения: Подходит для проводов с номинальным поперечным сечением 10 мм² и метрическим размером болта 8.
- Простота использования: Наконечник не имеет защитного покрытия поверхности и монтажных отверстий, что упрощает его установку и подключение.
Структура обозначения:
- Т - Труба - полуфабрикат, из которого изготовлен наконечник.
- М - Медь - материал, из которого изготовлен наконечник.
- 10 - номинальное сечение наконечника, мм².
- 8 - диаметр контактного стержня, мм.
- 5 - внутренний диаметр хвостовика, мм.
Характеристики c описанием
Материал:
Медь
Материал кабельных наконечников и соединителей (гильз) определяет их электрические и механические свойства, включая проводимость, устойчивость к коррозии и механическую прочность. Правильный выбор материала важен для обеспечения надежности и долговечности электрических соединений.
Медь обладает высокой электрической проводимостью и коррозионной стойкостью, что делает ее идеальным материалом для кабельных наконечников и соединителей. Рекомендуется использовать медные соединители в условиях, требующих минимальных потерь энергии и высокой надежности соединения. Замена на другие материалы допустима, но может привести к увеличению сопротивления и снижению эффективности.
Латунь представляет собой сплав меди и цинка, обладающий хорошей проводимостью и механической прочностью. Латунные соединители часто используются в условиях, где требуется баланс между проводимостью и прочностью. Рекомендуется использовать в средах с умеренной коррозионной активностью. Замена на медные соединители может улучшить проводимость.
Алюминий имеет меньшую проводимость по сравнению с медью, но отличается легкостью и устойчивостью к коррозии. Алюминиевые соединители подходят для применения в воздушных линиях и других местах, где важен вес. Рекомендуется учитывать коэффициент температурного расширения при установке. Замена на медные соединители может улучшить проводимость, но увеличит вес.
Алюминий/медь (Al/Cu) соединители комбинируют свойства обоих металлов, обеспечивая хорошую проводимость и устойчивость к коррозии. Такие соединители часто используются в переходных соединениях между алюминиевыми и медными проводами. Рекомендуется использовать в системах, где необходимо соединение разнородных металлов. Замена на чисто медные или алюминиевые соединители может быть нецелесообразной из-за разницы в свойствах материалов.
Очевидно и не требует дополнительного разъяснения.
Олово используется в качестве покрытия для улучшения коррозионной стойкости и пайки. Оловянные соединители и наконечники обеспечивают хорошую защиту от окисления и легкость монтажа. Рекомендуется использовать в условиях повышенной влажности или при необходимости частой пайки. Замена на непокрытые соединители может снизить коррозионную стойкость.
Пластик используется в качестве изоляционного материала для кабельных наконечников и соединителей. Он обеспечивает электрическую изоляцию и защиту от механических повреждений. Рекомендуется использовать в системах, где требуется дополнительная изоляция и защита. Замена на металлические соединители без изоляции может привести к коротким замыканиям и повреждениям.
Фарфор обладает высокой электрической изоляцией и устойчивостью к высоким температурам. Фарфоровые соединители используются в высоковольтных и высокотемпературных приложениях. Рекомендуется использовать в условиях, где требуется высокая термостойкость и изоляция. Замена на пластиковые или металлические соединители может быть нецелесообразной из-за разницы в термостойкости и изоляционных свойствах.
Алюминиевый сплав сочетает в себе легкость алюминия с улучшенными механическими свойствами благодаря добавлению других металлов. Соединители из алюминиевого сплава используются там, где требуется высокая прочность при относительно низком весе. Рекомендуется использовать в условиях, где важны механическая прочность и устойчивость к коррозии. Замена на чисто алюминиевые соединители может снизить прочность.
Тип изделия:
Наконечник
Тип изделия в рубрике "Кабельные наконечники и соединители (гильзы)" определяет конкретное назначение и конструкцию компонента, будь то кабельный наконечник, соединительная гильза или иной элемент. Этот параметр влияет на совместимость с различными типами кабелей и проводов, а также на условия эксплуатации (например, температурные и механические нагрузки). При выборе типа изделия необходимо учитывать спецификации кабельной системы, такие как сечение проводника, материал проводника и изоляции, а также требования к надежности соединения. Замена одного типа изделия на другой должна производиться только при полной уверенности в их взаимозаменяемости и соответствия техническим требованиям.
Изолированн.:
Нет
Свойство "Изолированн." указывает на наличие или отсутствие изоляционного покрытия у кабельных наконечников и соединителей (гильз). Изоляция играет важную роль в предотвращении коротких замыканий, обеспечении безопасности и долговечности соединений.
Отсутствие изоляции означает, что кабельный наконечник или соединитель не имеет дополнительного покрытия, что может быть предпочтительно в условиях, где требуется максимальная проводимость и минимальное сопротивление. Однако такие соединения требуют особого внимания к монтажу и эксплуатации, чтобы избежать коротких замыканий и повреждений. Рекомендуется использовать в системах с хорошей защитой от внешних воздействий и при необходимости дополнительной изоляции с помощью термоусадочных трубок или других методов.
Наличие изоляции означает, что кабельный наконечник или соединитель покрыт специальным материалом, который предотвращает короткие замыкания и обеспечивает дополнительную защиту от механических повреждений и коррозии. Изолированные соединители рекомендуется использовать в системах с повышенными требованиями к безопасности и долговечности, а также в условиях, где возможны механические воздействия или воздействие агрессивных сред.
Форма фланца:
Кольцевая
Форма фланца кабельных наконечников и соединителей (гильз) определяет конструктивные особенности контактной части, которая обеспечивает соединение с проводником или другим компонентом электрической цепи. Различные формы фланцев предназначены для различных типов соединений и условий эксплуатации, влияя на надежность контакта, удобство монтажа и совместимость с оборудованием.
Кольцевая форма фланца представляет собой замкнутый круг, который надевается на болт или шпильку. Это обеспечивает надежное и стабильное соединение, минимизируя риск разъединения под воздействием вибраций или механических нагрузок. Рекомендуется для использования в критически важных соединениях, где требуется высокая надежность и долговечность.
Вилочная форма фланца имеет два параллельных выступа, между которыми размещается болт или шпилька. Это упрощает процесс монтажа и демонтажа, позволяя быстро подключать и отключать проводники без необходимости полного снятия крепежа. Подходит для систем, требующих частого обслуживания или замены компонентов.
Специальная форма фланца относится к нестандартным конструкциям, разработанным для специфических применений. Эти фланцы могут иметь уникальные геометрические особенности для обеспечения оптимального контакта в особых условиях эксплуатации. Выбор и замена таких фланцев требует учета специфики применения и консультации с производителем.
Штыревая форма фланца представляет собой цилиндрический штифт, который вставляется в соответствующее гнездо. Обеспечивает плотный и стабильный контакт, часто используется в соединениях с ограниченным пространством. Рекомендуется для применения в компактных устройствах и системах с высокой плотностью монтажа.
Плоский штырь имеет плоскую, прямоугольную форму, что обеспечивает большую площадь контакта с ответной частью. Это увеличивает проводимость и снижает сопротивление контакта, что важно для высокотоковых соединений. Подходит для применения в мощных электрических системах и оборудовании.
Крючкообразная форма фланца имеет изогнутую форму, напоминающую крючок, который фиксируется на крепежном элементе. Это обеспечивает быстрый и надежный монтаж, особенно в условиях ограниченного доступа. Рекомендуется для использования в мобильных и временных установках, где требуется частое подключение и отключение проводников.
Тонкий фланец:
Нет
Тонкий фланец представляет собой уменьшенную толщину фланцевой части кабельного наконечника или соединителя (гильзы). Это свойство может влиять на установку и эксплуатационные характеристики изделия, такие как плотность соединения, механическая прочность и удобство монтажа в ограниченном пространстве. Выбор между наличием и отсутствием тонкого фланца зависит от конкретных требований к монтажу и эксплуатации.
Отсутствие тонкого фланца означает, что кабельный наконечник или соединитель имеет стандартную толщину фланца. Это обеспечивает высокую механическую прочность и устойчивость к механическим воздействиям. Рекомендуется выбирать изделия без тонкого фланца в случаях, когда требуется высокая надежность и долговечность соединения, а также при наличии достаточного монтажного пространства.
Наличие тонкого фланца указывает на уменьшенную толщину фланцевой части, что позволяет использовать кабельные наконечники и соединители в ограниченных пространствах и при необходимости минимизации веса. Однако это может снижать механическую прочность соединения. Рекомендуется использовать изделия с тонким фланцем в ситуациях, где важна компактность и вес, при этом следует учитывать возможные компромиссы по прочности и долговечности.
Изолированный:
Нет
Свойство "Изолированный" указывает на наличие или отсутствие изоляционного покрытия на кабельных наконечниках и соединителях (гильзах). Изоляция помогает предотвратить короткие замыкания, улучшает безопасность эксплуатации и защищает от внешних воздействий, таких как влага и пыль.
Значение "Нет" означает, что кабельные наконечники и соединители не имеют изоляционного покрытия. Такие компоненты используются в условиях, где риск короткого замыкания минимален, или когда изоляция обеспечивается другими средствами. Они часто применяются в промышленных установках, где важна высокая проводимость и надежность контакта. При выборе не изолированных наконечников и соединителей следует учитывать необходимость дополнительной защиты от внешних факторов.
Значение "Да" указывает на наличие изоляционного покрытия на кабельных наконечниках и соединителях. Изолированные компоненты обеспечивают дополнительную защиту от коротких замыканий, механических повреждений и воздействия окружающей среды. Они особенно полезны в бытовых и коммерческих установках, где безопасность и долговечность имеют первостепенное значение. Рекомендуется использовать изолированные наконечники и соединители в условиях повышенной влажности или в местах с ограниченным доступом для дополнительной защиты.
Способ монтажа:
Опрессовка
Способ монтажа определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводниках. Выбор способа монтажа влияет на надежность соединения, механическую прочность и электрические характеристики. Различные способы монтажа подходят для разных условий эксплуатации и типов проводников.
Опрессовка — метод монтажа, при котором наконечник или соединитель деформируется с помощью специального инструмента для создания надежного механического и электрического контакта. Этот способ обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется использовать для проводников с большой площадью сечения и в условиях, требующих высокой надежности.
Пайка — метод монтажа, при котором соединение производится с помощью расплавленного припоя. Обеспечивает хорошую электрическую проводимость и механическую прочность. Рекомендуется использовать в условиях, где требуется герметичность соединения и высокая коррозионная стойкость. Не рекомендуется для соединений, подверженных сильным механическим нагрузкам.
Стационарный монтаж предполагает фиксированное крепление кабельного наконечника или соединителя на проводнике без возможности его перемещения. Обеспечивает надежное и долговечное соединение, подходит для стационарных установок, где нет необходимости в частом обслуживании или замене соединений.
На винты — метод монтажа, при котором наконечник или соединитель фиксируется с помощью винтовых зажимов. Обеспечивает простоту установки и возможность многократного использования. Рекомендуется для временных соединений или в системах, где требуется частое обслуживание и замена проводников.
Обжимной — метод монтажа, при котором наконечник или соединитель обжимается вокруг проводника с помощью специального инструмента. Обеспечивает надежное механическое и электрическое соединение. Подходит для различных типов проводников и условий эксплуатации, включая вибрационные нагрузки.
На кабель — метод монтажа, при котором наконечник или соединитель устанавливается непосредственно на кабель без необходимости использования дополнительных инструментов или материалов. Обеспечивает быстрое и простое соединение, подходит для временных или аварийных соединений.
Опресcовка — метод монтажа, аналогичный опрессовке, при котором наконечник или соединитель деформируется для создания надежного контакта. Обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется для проводников с большой площадью сечения и в условиях, требующих высокой надежности.
Опрессовка, термоусадка — комбинированный метод монтажа, при котором наконечник или соединитель сначала опрессовывается, а затем покрывается термоусадочной трубкой для дополнительной изоляции и защиты от коррозии. Обеспечивает высокую механическую и электрическую надежность, рекомендуется для использования в условиях повышенной влажности и агрессивных сред.
Термоусадка — метод монтажа, при котором наконечник или соединитель покрывается термоусадочной трубкой, которая сжимается под воздействием тепла, обеспечивая плотное прилегание и изоляцию. Обеспечивает дополнительную защиту от влаги и коррозии. Рекомендуется для использования в условиях повышенной влажности и агрессивных сред.
Открытый способ на опорах линий электропередач — метод монтажа, применяемый для установки кабельных наконечников и соединителей на опорах линий электропередач. Обеспечивает надежное соединение в условиях внешней среды, устойчив к воздействию погодных факторов и механических нагрузок. Рекомендуется для использования в энергетических сетях и на открытых пространствах.
Угол соединения:
180° (по горизонтали)
Угол соединения определяет геометрическое расположение кабельного наконечника или соединителя относительно кабеля и других компонентов системы. Это свойство важно для обеспечения правильного и надежного подключения, минимизации механических напряжений и оптимизации пространства. Выбор угла соединения зависит от конфигурации оборудования и условий установки.
180 град. (по горизонтали): Угол соединения, при котором кабельный наконечник или соединитель располагается на одной линии с кабелем. Это стандартное положение, обеспечивающее минимальное механическое напряжение и простоту монтажа. Рекомендуется для случаев, когда кабель проходит по прямой линии без изгибов.
Прямолинейный (-ая): Соединитель или наконечник располагается прямо относительно кабеля, без изгибов. Это универсальное решение для большинства стандартных применений, обеспечивающее надежное соединение и простоту установки. Подходит для ситуаций, где нет необходимости в изменении направления кабеля.
Специальный угол: Угол соединения, отличный от стандартных 90, 45 или 180 градусов. Используется в специфических условиях, где требуется особое расположение кабеля для обхода препятствий или соответствия конструкционным требованиям. Выбор такого угла требует тщательного расчета и понимания механических нагрузок.
90 град.: Угол соединения, при котором кабельный наконечник или соединитель располагается под прямым углом к кабелю. Это решение часто используется в ограниченных пространствах или для изменения направления кабеля. Важно учитывать возможные механические напряжения и обеспечить достаточную поддержку кабеля.
45 град.: Угол соединения, при котором кабельный наконечник или соединитель располагается под углом 45 градусов к кабелю. Это промежуточное решение, позволяющее плавно изменить направление кабеля и снизить механические напряжения по сравнению с углом в 90 градусов. Рекомендуется для ситуаций, где требуется мягкий изгиб кабеля.
Диапазон сечений:
10
Диапазон сечений — это параметр, указывающий минимальное и максимальное поперечное сечение проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Этот параметр критически важен для обеспечения надежного электрического контакта и предотвращения перегрева или механических повреждений. При выборе кабельных наконечников и соединителей необходимо учитывать сечение проводников, чтобы обеспечить соответствие диапазону сечений, указанному производителем. Несоответствие может привести к ненадежному соединению, повышенному сопротивлению и потенциальным отказам в работе электрической системы. Рекомендуется заменять кабельные наконечники и соединители на изделия с аналогичным диапазоном сечений при проведении ремонтов или модернизаций.
Класс проводника:
Класс 2 (многопроволочная жила)
Класс проводника определяет структуру и гибкость проводника, что влияет на его использование в различных электрических и монтажных применениях. Классы проводников различаются по количеству проволок в жиле и их гибкости, что важно при выборе кабельных наконечников и соединителей (гильз).
Класс 1 (однопроволочная жила) представляет собой проводник из одной проволоки. Такие проводники обладают высокой жесткостью и низкой гибкостью, что делает их подходящими для стационарных установок, где требуются минимальные изгибы и механические воздействия. Рекомендуется использовать для фиксированных приложений, где проводник не подвергается частым перемещениям.
Класс 2 (многопроволочная жила) состоит из нескольких проволок, скрученных вместе, что обеспечивает умеренную гибкость при сохранении достаточной жесткости. Эти проводники подходят для стационарных установок с некоторыми изгибами и вибрациями. Они часто используются в распределительных щитах и других местах, где требуется надежное соединение с некоторой степенью гибкости.
Класс 5 (многопроволочная гибкая жила) включает большое количество тонких проволок, что обеспечивает высокую гибкость. Эти проводники идеально подходят для подвижных и гибких соединений, таких как в двигателях, робототехнике и других приложениях, где проводники подвергаются частым изгибам и движению. Рекомендуется использовать в условиях, требующих высокой гибкости и частых механических воздействий.
Класс 6 (многопроволочная жила повыш. гибкости) имеет еще больше тонких проволок по сравнению с классом 5, что делает его наиболее гибким из всех классов. Эти проводники предназначены для использования в условиях, требующих максимальной гибкости и частых движений, например, в робототехнике, подъемных механизмах и других динамических приложениях. Рекомендуется для самых требовательных условий эксплуатации, где проводники подвергаются постоянным изгибам и движениям.
Несколько означает, что кабельный наконечник или соединитель (гильза) может быть использован с проводниками разных классов. Это универсальный вариант, который позволяет использовать один и тот же компонент для различных типов проводников, что упрощает монтаж и снижает необходимость в наличии большого количества специфических компонентов.
Материал изделия:
Медь
Материал изделия определяет состав, из которого изготовлены кабельные наконечники и соединители (гильзы). Наиболее часто используются медь, алюминий и их сплавы. Медные наконечники обеспечивают высокую проводимость и устойчивость к коррозии, что делает их идеальными для большинства электрических соединений. Алюминиевые наконечники легче и дешевле, но имеют более высокое сопротивление и подвержены окислению. Выбор материала зависит от условий эксплуатации, требуемой проводимости и бюджета. При замене важно учитывать совместимость материалов для предотвращения гальванической коррозии и обеспечения надежного соединения.
Диаметр отверстия:
8 мм
Диаметр отверстия (мм) — это размер внутреннего отверстия кабельного наконечника или соединителя, измеряемый в миллиметрах. Этот параметр определяет, какой максимальный диаметр кабеля или провода можно вставить в наконечник или гильзу. Правильный выбор диаметра отверстия важен для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать диаметр кабеля, который будет использоваться, и подбирать соответствующий диаметр отверстия. При замене важно убедиться, что новый наконечник или гильза имеют такой же или близкий диаметр отверстия, чтобы сохранить надежность и безопасность соединения.
С смотровым отверстием:
Нет
Свойство 'С смотровым отверстием' указывает на наличие или отсутствие специального отверстия в кабельных наконечниках и соединителях (гильзах), которое позволяет визуально контролировать правильность установки и соединения кабеля внутри наконечника. Это свойство важно для обеспечения надежности и безопасности электрических соединений.
Отсутствие смотрового отверстия означает, что визуальный контроль установки кабеля невозможен. Это может усложнить проверку правильности соединения, особенно в условиях ограниченного пространства или при необходимости быстрого монтажа. Рекомендуется использовать такие наконечники и соединители в системах, где визуальный контроль не является критически важным, либо при наличии других методов проверки качества соединения.
Наличие смотрового отверстия позволяет визуально контролировать правильность установки и соединения кабеля внутри наконечника. Это повышает надежность и безопасность электрических соединений, так как монтажник может убедиться, что кабель полностью вставлен и правильно зафиксирован. Рекомендуется использовать такие наконечники и соединители в ответственных и критических системах, где важен высокий уровень надежности и безопасности.
Номин. поперечное сечение:
10 мм²
Номинальное поперечное сечение кабельных наконечников и соединителей (гильз) указывает на площадь поперечного сечения проводника, для которого предназначен данный компонент. Этот параметр измеряется в квадратных миллиметрах (мм²) и определяет допустимую нагрузку, которую может выдержать соединение без перегрева и потери эффективности. Выбор правильного номинального поперечного сечения важен для обеспечения надежного и безопасного соединения электрических цепей, а также для предотвращения возможных аварий и повреждений оборудования.
Номинальное поперечное сечение 35 мм² подходит для применения в средних и крупных электрических цепях, обеспечивая надежное соединение и устойчивость к высоким нагрузкам. Рекомендуется для использования в промышленных установках и распределительных системах.
Номинальное поперечное сечение 25 мм² используется в цепях средней мощности, где требуется надежное соединение и устойчивость к умеренным нагрузкам. Идеально подходит для применения в бытовых и коммерческих электроустановках.
Номинальное поперечное сечение 50 мм² предназначено для высокомощных цепей, обеспечивая надежное соединение и устойчивость к значительным нагрузкам. Рекомендуется для применения в тяжелой промышленности и энергетических системах.
Номинальное поперечное сечение 16 мм² используется в цепях с умеренной мощностью, обеспечивая надежное соединение и устойчивость к средним нагрузкам. Подходит для бытовых и легких промышленных применений.
Номинальное поперечное сечение 10 мм² предназначено для цепей с небольшой мощностью, обеспечивая надежное соединение и устойчивость к низким нагрузкам. Идеально подходит для применения в бытовых и малых коммерческих установках.
Номинальное поперечное сечение 6 мм² используется в цепях с малой мощностью, обеспечивая надежное соединение и устойчивость к небольшим нагрузкам. Рекомендуется для использования в легких бытовых и коммерческих электроустановках.
Номинальное поперечное сечение 70 мм² подходит для высокомощных цепей, обеспечивая надежное соединение и устойчивость к очень высоким нагрузкам. Рекомендуется для применения в тяжелой промышленности и крупных энергетических системах.
Номинальное поперечное сечение 95 мм² используется в цепях с очень высокой мощностью, обеспечивая надежное соединение и устойчивость к экстремальным нагрузкам. Идеально подходит для применения в энергетических и промышленных установках высокой мощности.
Номинальное поперечное сечение 150 мм² предназначено для цепей с максимальной мощностью, обеспечивая надежное соединение и устойчивость к сверхвысоким нагрузкам. Рекомендуется для использования в крупных энергетических системах и тяжелой промышленности.
Номинальное поперечное сечение 120 мм² используется в цепях с очень высокой мощностью, обеспечивая надежное соединение и устойчивость к экстремально высоким нагрузкам. Подходит для применения в энергетических и промышленных системах высокой мощности.
Форма контактной площадки:
Кольцевая
Форма контактной площадки определяет конструкцию и геометрию контактной части кабельного наконечника или соединителя, что влияет на его совместимость с различными типами клемм и соединений, а также на удобство монтажа и надежность электрического контакта. Правильный выбор формы контактной площадки обеспечивает оптимальную работу электрической системы и долговечность соединения.
Кольцевая контактная площадка представляет собой замкнутый круг, который надевается на винтовую клемму. Она обеспечивает надежное и стабильное соединение, предотвращая случайное отсоединение. Рекомендуется для использования в условиях, где важна максимальная надежность контакта, например, в силовых цепях.
Вилочная контактная площадка имеет форму вилки с двумя зубцами, что позволяет быстро монтировать и демонтировать соединение без полного снятия винта. Это удобно для часто обслуживаемых систем, но может быть менее надежным по сравнению с кольцевой формой в условиях вибрации.
Штыревая контактная площадка представляет собой цилиндрический штырь, который вставляется в соответствующую гнездовую клемму. Обеспечивает плотное соединение и используется в различных типах разъемов и соединений, где требуется быстрый монтаж и демонтаж.
Специальная форма контактной площадки включает в себя уникальные конструкции, разработанные для специфических приложений или оборудования. Эти формы могут обеспечивать оптимальные характеристики для конкретных условий эксплуатации. Выбор такой формы следует делать на основе рекомендаций производителя оборудования.
Плоский штырь представляет собой плоскую пластину, которая вставляется в пружинные или зажимные клеммы. Обеспечивает хорошую площадь контакта и используется в различных бытовых и промышленных приложениях. Рекомендуется для систем, где важен быстрый и надежный монтаж.
Крючкообразная контактная площадка имеет форму крюка, что позволяет легко закрепить ее на винтовую клемму. Обеспечивает быстрое и удобное соединение, но может быть менее надежной в условиях сильной вибрации по сравнению с кольцевой формой.
Узкое фланцевое исполнение:
Нет
Узкое фланцевое исполнение кабельных наконечников и соединителей (гильз) указывает на наличие или отсутствие узкого фланца, который может влиять на монтаж и эксплуатационные характеристики изделия. Узкий фланец позволяет использовать соединители в условиях ограниченного пространства, улучшая удобство монтажа и снижая вероятность механических повреждений. Это свойство важно учитывать при проектировании и установке электрических систем, особенно в местах с плотной компоновкой оборудования.
Отсутствие узкого фланцевого исполнения означает, что кабельный наконечник или соединитель имеет стандартный фланец. Это может быть приемлемо для большинства общих применений, где пространство не является критическим фактором. Однако, в условиях ограниченного пространства, использование стандартного фланца может затруднить монтаж и обслуживание. Рекомендуется выбирать стандартное исполнение для более просторных монтажных условий или когда требуется дополнительная механическая прочность.
Наличие узкого фланцевого исполнения указывает на то, что кабельный наконечник или соединитель имеет уменьшенный фланец, что позволяет его использование в условиях ограниченного пространства. Это особенно полезно в компактных электрических шкафах и панелях, где каждый миллиметр имеет значение. Узкий фланец облегчает монтаж и снижает риск механических повреждений в плотных компоновках. Рекомендуется выбирать узкое фланцевое исполнение для применения в условиях с ограниченным пространством или когда требуется высокая плотность установки.
Метрический размер болта (М..):
8
Метрический размер болта (М..) указывает на диаметр резьбы болта в миллиметрах, что является критическим параметром при выборе кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера болта обеспечивает надежное крепление и электрический контакт, минимизируя риск механических повреждений и потерь в проводимости. При выборе и замене болтов следует учитывать совместимость с существующими компонентами и нагрузками, а также следовать рекомендациям производителя для обеспечения оптимальной работы устройства.
Защитное покрытие поверхности:
Без покрытия (голый)
Защитное покрытие поверхности кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении долговечности и надежности соединений. Оно защищает металлические части от коррозии, механических повреждений и других внешних воздействий, что особенно важно в агрессивных средах и при высоких эксплуатационных нагрузках.
Луженая оловом поверхность обеспечивает надежную защиту от коррозии и улучшает электрическую проводимость. Рекомендуется для применения в условиях высокой влажности и в электрических цепях, где требуется минимальное сопротивление контакта. Замена требуется при повреждении слоя олова или значительном износе.
Без покрытия означает, что поверхность наконечников и соединителей не имеет дополнительной защиты. Такие изделия могут быть подвержены коррозии и механическим повреждениям, поэтому их использование рекомендуется только в условиях, где отсутствуют агрессивные среды и минимальные механические нагрузки. Замена требуется при первых признаках коррозии или повреждений.
Гальванически/электролитически оцинкованная поверхность обладает высокой устойчивостью к коррозии благодаря тонкому слою цинка, нанесенному электролитическим методом. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных химических веществ. Замена требуется при повреждении цинкового слоя.
Необработанная поверхность не имеет защитного покрытия и может подвергаться коррозии и механическим повреждениям. Рекомендуется для использования в контролируемых условиях с минимальными воздействиями окружающей среды. Замена требуется при первых признаках коррозии или механических повреждений.
Оцинкованная поверхность защищена слоем цинка, который предотвращает коррозию и увеличивает срок службы изделия. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных веществ. Замена требуется при повреждении цинкового слоя.
Анодированная поверхность имеет оксидный слой, который повышает коррозионную стойкость и износостойкость. Рекомендуется для использования в агрессивных средах и при высоких механических нагрузках. Замена требуется при повреждении анодированного слоя.
Гальванизированная поверхность, как и оцинкованная, защищена слоем цинка, нанесенным методом гальванизации. Обеспечивает высокую коррозионную стойкость и долговечность. Рекомендуется для применения в условиях повышенной влажности и агрессивных сред. Замена требуется при повреждении защитного слоя.
Обработанная поверхность имеет дополнительную защиту от коррозии и механических повреждений. Конкретная обработка может варьироваться и должна быть указана производителем. Рекомендуется для использования в условиях, требующих повышенной защиты. Замена требуется при повреждении защитного слоя.
Лакокрасочная поверхность покрыта слоем краски или лака, который защищает от коррозии и механических повреждений. Рекомендуется для использования в условиях, где требуется дополнительная защита и эстетический вид. Замена требуется при повреждении лакокрасочного покрытия.
Горячее цинкование обеспечивает толстый и прочный слой цинка, который защищает от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных средах и при высоких эксплуатационных нагрузках. Замена требуется при значительном износе или повреждении цинкового слоя.
Количество монтажных отверстий:
1
Количество монтажных отверстий указывает на число отверстий, предназначенных для крепления кабельного наконечника или соединителя (гильзы) к монтажной поверхности или другому оборудованию. Это свойство важно для обеспечения надежного и стабильного соединения, а также для распределения механической нагрузки и предотвращения перегрева. Правильный выбор количества монтажных отверстий зависит от требований конкретного применения и условий эксплуатации.
Одно монтажное отверстие. Наконечники и соединители с одним монтажным отверстием являются наиболее простыми и часто применяются в ситуациях, где требуется быстрое и простое крепление. Они подходят для использования в условиях ограниченного пространства и при меньших механических нагрузках. Рекомендуется использовать такие изделия в системах с невысокими требованиями к прочности и устойчивости соединения.
Два монтажных отверстия. Наконечники и соединители с двумя монтажными отверстиями обеспечивают более стабильное и надежное крепление за счет распределения механической нагрузки на две точки. Это уменьшает риск ослабления соединения и повышает его устойчивость к вибрациям и механическим воздействиям. Рекомендуется использовать такие изделия в критически важных системах, где требуется повышенная надежность и долговечность соединения.
Со смотровым (контрольным) отверстием:
Нет
Смотровое (контрольное) отверстие в кабельных наконечниках и соединителях (гильзах) служит для визуального контроля правильности установки и подключения кабеля. Оно позволяет проверить, что кабель полностью вставлен и надежно закреплен в наконечнике или гильзе, что значительно повышает надежность и безопасность электрического соединения.
Отсутствие смотрового отверстия означает, что визуально контролировать правильность установки кабеля невозможно. Это может усложнить процесс монтажа и повысить риск ненадежного соединения. Рекомендуется использовать такие наконечники и гильзы в менее критичных приложениях или там, где есть другие способы контроля качества соединения.
Наличие смотрового отверстия позволяет легко и быстро проверить правильность установки кабеля. Это особенно важно в ответственных и критичных приложениях, где надежность и безопасность соединения имеют первостепенное значение. Рекомендуется использовать такие наконечники и гильзы в местах с высоким уровнем ответственности и в условиях, требующих частого контроля соединений.
Метрический размер соединительной резьбы:
8
Метрический размер соединительной резьбы определяет диаметр и шаг резьбы, используемой для соединения кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера резьбы обеспечивает надежное и безопасное соединение, минимизируя риск ослабления или разрыва в местах соединения. Размеры резьбы варьируются в зависимости от требований к механической прочности и электрической проводимости соединения.
Резьба с метрическим размером 8 мм обеспечивает прочное соединение для кабельных наконечников среднего размера. Рекомендуется использовать в системах, где требуется баланс между механической прочностью и компактностью соединения.
Резьба с метрическим размером 10 мм подходит для более крупных кабельных наконечников, обеспечивая высокую механическую прочность и надежность. Идеально подходит для промышленных применений с высокими требованиями к долговечности соединений.
Резьба с метрическим размером 6 мм используется для небольших кабельных наконечников, где важна компактность соединения. Рекомендуется для применения в электронике и мелких электрических системах.
Резьба с метрическим размером 12 мм обеспечивает очень высокую прочность соединения и используется в тяжелых промышленных условиях. Подходит для кабельных наконечников, которые должны выдерживать значительные механические нагрузки.
Резьба с метрическим размером 5 мм предназначена для очень мелких соединений, где важна минимизация размеров и веса. Используется в миниатюрных электронных устройствах и системах.
Резьба с метрическим размером 16 мм обеспечивает максимальную прочность и устойчивость соединения. Идеально подходит для крупногабаритных кабелей и соединителей в условиях высокой механической нагрузки.
Резьба с метрическим размером 4 мм используется в очень мелких соединениях, где важны компактность и легкость. Применяется в точных электронных устройствах и системах.
Резьба с метрическим размером 14 мм обеспечивает высокую прочность и надежность соединения для крупных кабелей. Рекомендуется для использования в тяжелых промышленных и электрических системах.
Резьба с метрическим размером 20 мм предназначена для самых крупных кабельных соединений, где требуется максимальная механическая прочность и устойчивость. Используется в тяжелых промышленных и энергетических системах.
Резьба с метрическим размером 0 мм указывает на отсутствие резьбы или использование альтернативного метода соединения. Применяется в случаях, когда требуется быстрое и простое соединение без использования резьбовых элементов.
Сертификаты
Сертификат EAC
Отказное письмо
04PVK0_Н00197.21_REXANT
