Наконечник ТМЛ 120–16–17 (120 мм - 16 мм) ГОСТ 7386-80 (в упак. 2 шт.) | 07-5332 REXANT MEET

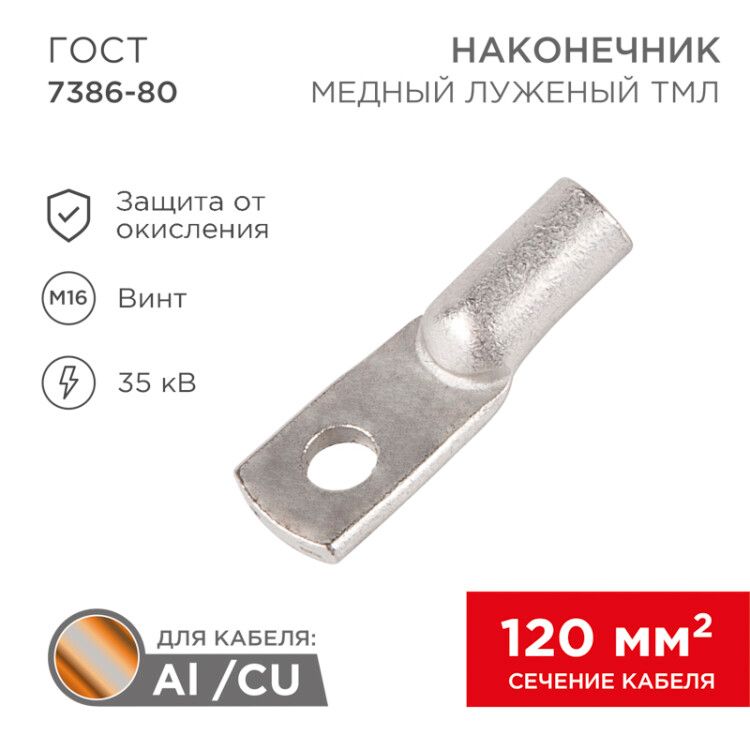

Наконечник ТМЛ 120-16-17 (120 кв. мм – 16 мм) ГОСТ 7386-80 от Rexant - это лужёный медный наконечник для многожильных проводников сечением 120 мм2, предназначенный для надёжного болтового соединения через опрессовку. Артикулы etm07-5332 и 07-5332 соответствуют одному продукту в упаковке по 2 штуки.

Назначение и область применения

Наконечник ТМЛ 120-16-17 используется для оконцевания многожильных медных проводов перед подключением к зажимам, шинам, клеммным колодкам или другому электрооборудованию. Применяется там, где требуется прочное, долговечное и защищённое от коррозии соединение. Подходит для силовых цепей: распределительных щитов, трансформаторов, сварочных установок, промышленных автоматизированных систем.

Технические характеристики

• Поперечное сечение: 120 мм2 - рассчитан на ток до нескольких сотен ампер, зависит от условий эксплуатации
• Диаметр отверстия: 16 мм - совпадает с типовым размером болта M16
• Внутренний диаметр хвостовика: 17 мм - обеспечивает плотную посадку на провод
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Покрытие: лужёный (Sn-Bi) - антикоррозийная защита, снижение переходного сопротивления
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода и контакта, удобна для компактной сборки
• Количество отверстий: одно - для одного болта
• Способ монтажа: опрессовка - требует специального инструмента
• Тип проводника: многожильный - предпочтительно для гибких кабелей
• ГОСТ: 7386-80 - соответствие государственному стандарту на медные наконечники

Совместимость и монтаж

Наконечник ТМЛ 120-16-17 совместим с многожильными медными проводами сечением 120 мм2. Для правильного монтажа:

• Используйте пресс-клещи с матрицей, подходящей под сечение 120 мм2 и форму наконечника
• Не допускайте перегрева при опрессовке - это повреждает изоляцию и металл
• Заполните весь хвостовик проводом; лишние жилы можно обрезать, чтобы сохранить целостность формы
• Проверьте качество опрессовки: после сжатия наконечник не должен расшатываться на проводе
• Подходящий болт - M16, момент затяжки - согласно рекомендациям оборудования

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 7386-80, что гарантирует контроль качества материалов и геометрии. Лужёное покрытие снижает риск возгорания при плохих контактах. Наконечник ТМЛ 120-16-17 не содержит свинца и безопасен для работы в помещениях с повышенной влажностью и температурой. Соответствует требованиям безопасности для электромонтажа в промышленных условиях.

Преимущества

• Высокая проводимость благодаря чистой меди М2
• Антикоррозийная защита лужёного слоя продлевает срок службы в агрессивной среде
• Кольцевая форма контактной площадки исключает деформацию при затяжке
• Прямой угол 180° упрощает прокладку проводов в ограниченном пространстве
• Стандартные размеры обеспечивают универсальную совместимость с большинством клемм и шин

Ограничения применения

• Не применяйте для одножильных проводов - они не будут достаточно фиксированы внутри хвостовика
• Не используйте в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Работает только с медными проводами; несовместим с алюминием
• Требуется обязательная опрессовка - скручивание или пайка недопустимы
• Покрытие Sn-Bi менее термостойко, чем олово-свинец - не подходит для экстремальных нагревов

Примеры использования

• Подключение мощных кабелей к шинам в распределительных щитах 400/690 В
• Соединение выводов трансформаторов с медными шинами
• Обвязка двигателей и частотных преобразователей в промышленных линиях
• Электроснабжение конвейеров, насосных станций, сварочных аппаратов

Практические советы

• Перед монтажом проверьте, что диаметр провода полностью заполняет хвостовик - если слишком мал, используйте другой наконечник
• При работе в сырых местах дополнительно смажьте место соединения ингибитором коррозии
• Храните наконечник ТМЛ 120-16-17 в сухом месте - даже лужёное покрытие может потемнеть при длительной влаге
• Убедитесь, что болт M16 имеет достаточную длину и класс прочности - иначе соединение будет ненадёжным
• В упаковке две единицы - идеально для параллельного подключения двух проводов или замены
