Наконечник ТМЛ 4–5–3 (4мм² - Ø5мм) ГОСТ 7386-80 (в упак. 100шт) | 07-5303-5 Rexant MEET

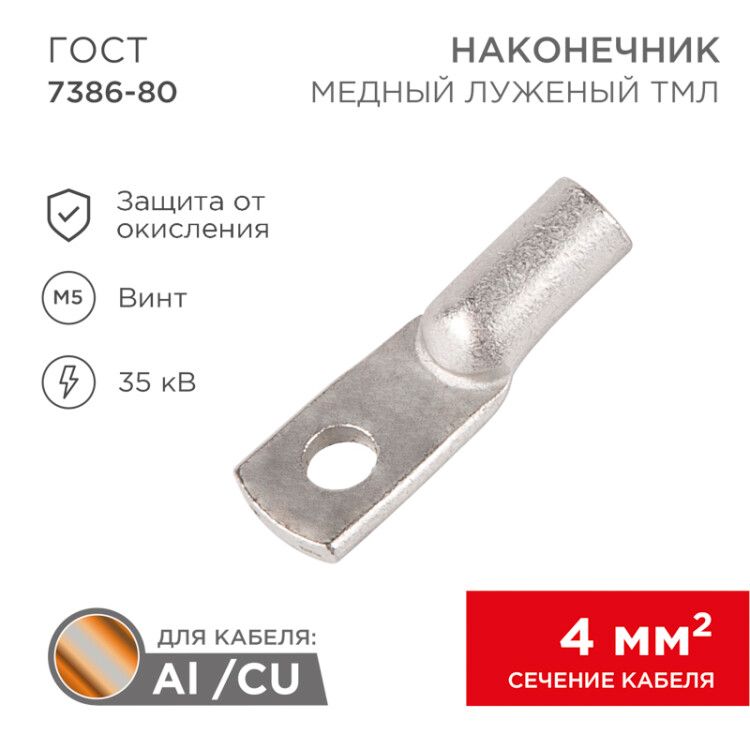

Наконечник ТМЛ 4-5-3 (4 кв. мм – 5 мм) ГОСТ 7386-80 от REXANT - это лужёный медный наконечник для надёжного оконцевания многожильных проводников сечением 4 мм2, предназначенный для болтовых соединений через опрессовку.

Назначение и область применения

Наконечник ТМЛ 4-5-3 используется для подготовки концов многожильных медных и алюминиевых проводов к соединению с зажимами, клеммами, шинами или оборудованием. Применяется там, где требуется прочное, долговечное и неподвижное соединение - например, в распределительных щитах, на трансформаторах, в силовой аппаратуре, на станках и конвейерах.

Технические характеристики

• Поперечное сечение: 4 мм2 - подходит для проводов с этим сечением;
• Диаметр контактного стержня: 5 мм - соответствует стандартным болтам M5;
• Внутренний диаметр хвостовика: 3 мм - обеспечивает плотную посадку на провод;
• Материал: медь - хорошая проводимость и механическая прочность;
• Покрытие: лужёный - предотвращает окисление, снижает переходное сопротивление;
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болта;
• Угол соединения: 180° - прямое расположение провода относительно контакта;
• Количество отверстий: 1 - для одного болта;
• Способ монтажа: опрессовка - требует специальных клещей;
• Тип проводника: многожильный - не подходит для одножильных проводов;
• Стандарт: ГОСТ 7386-80 - соответствие российскому нормативу.

Совместимость и монтаж

Наконечник ТМЛ 4-5-3 совместим с проводами сечением 4 мм2 и болтами диаметром 5 мм. Для установки необходимы гидравлические или ручные опрессовочные клещи с матрицей под размер 4 мм2. После опрессовки проверьте герметичность соединения - металл должен полностью обжать жилу без видимых трещин. Не используйте плоскогубцы или обычные клещи - это повредит контакт и снизит надёжность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует форму, размеры и материалы наконечников. Лужёное покрытие снижает риск возгорания при перегреве благодаря стабильному контакту. Наконечник TML 4-5-3 не предназначен для работы в условиях постоянного воздействия открытого пламени или агрессивных сред - для таких задач нужны специализированные решения.

Преимущества

• Лужение увеличивает срок службы - медь не окисляется даже во влажной среде;
• Высокая теплопроводность меди минимизирует потери энергии и нагрев;
• Кольцевая форма контактной площадки исключает перекос при затяжке болта;
• Чётко заданные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ;
• Подходит для частого обслуживания - легко демонтировать и заменить.

Ограничения применения

• Не применяйте для одножильных проводов - конструкция рассчитана на многожильные;
• Запрещено использовать при температурах выше +105 C - возможна деформация покрытия;
• Не рекомендован для внешней установки без защиты - хотя лужение защищает от коррозии, длительное воздействие осадков и УФ-излучения снижает надёжность;
• Не допускается повторная опрессовка - после первого обжатия металл теряет пластичность.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите;
• Присоединение заземляющего провода к шине PE;
• Соединение фазного провода с клеммой двигателя или трансформатора;
• Обустройство цепей управления на промышленном оборудовании.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - 15–18 мм; не оставляйте лишнюю изоляцию внутри наконечника;
• Выбирайте клещи с матрицей, помеченной как “4 мм2” - неверный размер приведёт к плохому контакту;
• Проверяйте посадочный диаметр болта - он должен быть 5 мм, как указано в названии; другие размеры (M4, M6) не подходят;
• При работе с алюминиевыми проводами - обязательно используйте антиоксидантную пасту перед установкой;
• После монтажа проверьте усилие затяжки болта - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает резьбу.
