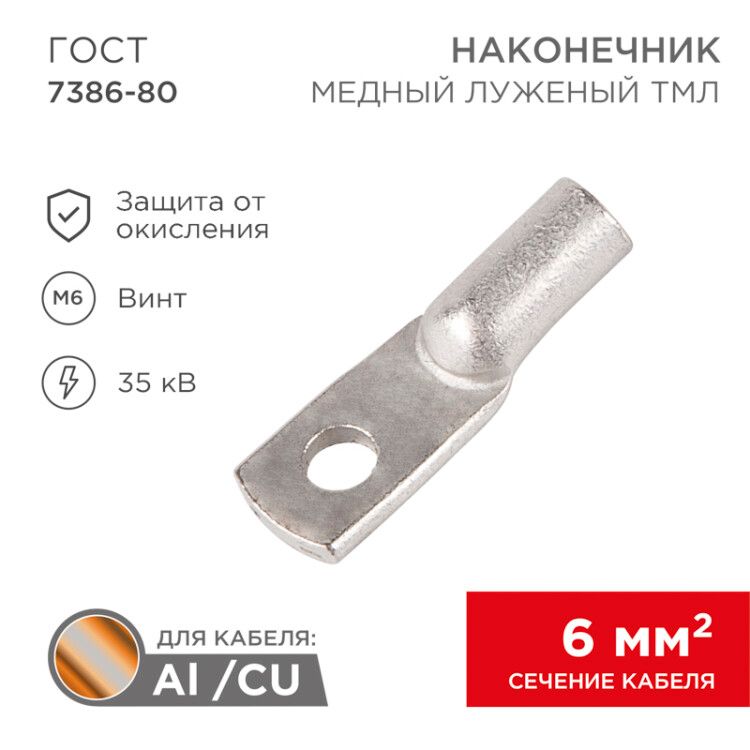

Наконечник ТМЛ 6-6-4 (6мм² - Ø4мм) ГОСТ 7386-80 (в упак. 100шт) | 07-5306-5 Rexant MEET

Наконечник ТМЛ 6-6-4 (6 мм2 – Ø4 мм) ГОСТ 7386-80 от REXANT - это лужёный медный наконечник для надёжного оконцевания многожильных проводов сечением 6 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник ТМЛ 6-6-4 (6 мм2 – Ø4 мм) ГОСТ 7386-80 применяется для подготовки концов многожильных медных и алюминиевых проводов к болтовому соединению. Он используется там, где требуется надёжный и долговечный контакт: в распределительных щитах, на шинах постоянного тока, в силовых цепях оборудования, на контактах автоматических выключателей, рубильников и клеммных колодках.

Технические характеристики

• Поперечное сечение: 6 мм2 - подходит для проводов с таким сечением жилы
• Диаметр отверстия: 4 мм - соответствует болтам M4, позволяет использовать стандартную фурнитуру
• Материал: медь - высокая электропроводность и термическая устойчивость
• Защитное покрытие: лужёный - предотвращает окисление, снижает переходное сопротивление, увеличивает срок службы
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке болтом
• Угол соединения: 180° - прямое расположение провода и крепёжного элемента, удобно для компактной сборки
• Количество отверстий: 1 - одиночное крепление, совместимо с большинством стандартных клемм
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичный и механически прочный контакт
• Тип проводника: многожильный - идеально для гибких кабелей, не допускает перелома жил

Совместимость и монтаж

Наконечник ТМЛ 6-6-4 (6 мм2 – Ø4 мм) ГОСТ 7386-80 совместим с проводами сечением до 6 мм2. Для монтажа необходимы опрессовочные клещи с матрицей под диаметр 4–5 мм. Убедитесь, что глубина захода провода в хвостовик составляет минимум 10–12 мм - это гарантирует надёжную опрессовку. После опрессовки проверьте качество соединения: не должно быть трещин, зазоров или выпирающих жил. Диаметр хвостовика 4 мм соответствует стандартному отверстию под болт M4.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники для электромонтажа. Соответствие стандарту гарантирует соответствие механической прочности, электропроводности и требованиям безопасности при работе под напряжением. Применение лужёного покрытия снижает риск возгорания из-за нагрева в месте контакта.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Лужёное покрытие защищает от коррозии даже во влажной среде
• Прямой угол 180° упрощает прокладку проводов в плотных шкафах
• Опрессовка даёт более надёжный контакт, чем просто зажим в клемме
• Совместим с широким спектром оборудования, использующего болты M4

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке
• Не рекомендуется применять в условиях частых вибраций без дополнительной фиксации
• Работает только при температуре от -40C до +90C - выше указанного диапазона возможно повреждение покрытия
• Не подходит для установки в помещениях с агрессивными химическими средами - луд не устойчив к кислотным парам

Примеры использования

• Подключение входного кабеля к главной шине PE/N в распределительном щите
• Заводка провода 6 мм2 на клемму теплового реле или контактора
• Соединение медного провода с шиной постоянного тока в преобразовательной станции
• Монтаж заземления на металлический корпус станка или пульта управления

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - не больше и не меньше
• Выбирайте клещи с матрицей, подходящей именно под этот тип наконечника - некорректный инструмент испортит изделие
• Проверяйте посадочный диаметр болта: он должен свободно проходить в отверстие 4 мм, но не иметь люфта
• При использовании в серийном производстве - закупайте запасные наконечники ТМЛ 6-6-4 (6 мм2 – Ø4 мм) GOST 7386-80 от REXANT, так как они часто используются в стандартизированных схемах
• Не заменяйте лужёный вариант на обычный медь - в условиях повышенной влажности это приведёт к быстрому окислению и перегреву
