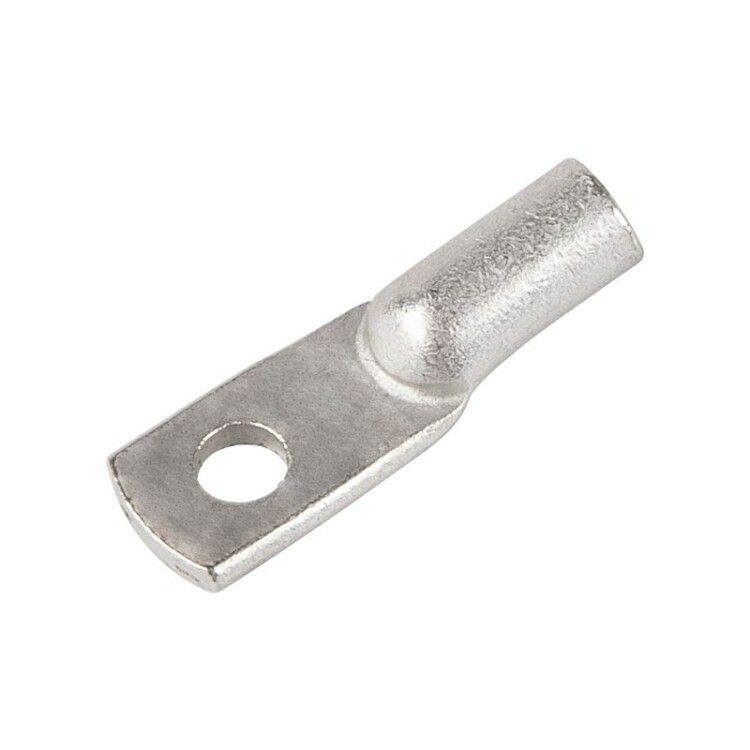

Наконечник ТМЛ 6–6–4 (6 мм² - Ø 6 мм) ГОСТ 7386-80 (в упак. 10 шт.) | 07-5306 REXANT MEET

Наконечник кабельный трубчатый медный ТМЛ 6-6-4 (6 мм2 - Ø 6 мм) от Rexant - это надёжный элемент для оконцевания многожильных медных проводов сечением 6 мм2 через опрессовку, обеспечивает прочное болтовое соединение с шинами и оборудованием. Артикулы 07-5306 и etm07-5306 соответствуют ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 6-6-4 используется для подготовки концов многожильных медных проводов к болтовому соединению. Применяется там, где требуется надёжный и долговечный контакт: распределительные щиты, силовые контакты, заземление, коммутация оборудования на производствах, энергообъектах, транспорте и системах автоматизации.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Поперечное сечение: 6 мм2 - совпадает с сечением провода, который можно защищать этим наконечником;
• Диаметр отверстия: 6 мм - подходит для болта M6; проверьте соответствие диаметра болта перед установкой;
• Внутренний диаметр хвостовика: 4 мм - указывает на максимальный внешний диаметр изоляции провода, которую допускает наконечник;
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болтом;
• Способ монтажа: опрессовка - требует специальных клещей, не предполагает пайку;
• Заполненный тип проводника: многожильный - идеально для гибких кабелей, снижает риск перелома жил;
• Защитное покрытие: лужёный (Sn-Bi) - антикоррозийный слой олово-висмутового сплава;
• Угол соединения: 180° - прямой выход провода, компактен для плотных сборок;
• Количество монтажных отверстий: одно - для одного болта;
• Количество в упаковке: 10 штук - экономична для серийного монтажа.

Совместимость и монтаж

Наконечник ТМЛ 6-6-4 совместим с проводами с медными многожильными жилами сечением до 6 мм2. Для правильного монтажа используйте пресс-клещи с матрицей, подходящей под размер 6 мм2. Убедитесь, что глубина запрессовки полностью закрывает хвостовик, а сам наконечник не деформирован. После опрессовки проверьте механическую прочность - потяните за провод, чтобы исключить выскальзывание. Болт M6 с моментом затяжки 1–1,5 Нм рекомендован для этого типа наконечника.

Безопасность и стандарты

Изделие выполнено согласно ГОСТ 7386-80 - государственному стандарту на наконечники трубчатые медные. Электролитическое лужение повышает безопасность в условиях повышенной влажности и агрессивной среды, снижает вероятность окисления контакта. Соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока.

Преимущества

• Лужёное покрытие продлевает срок службы контакта, особенно в помещениях с высокой влажностью или химически активной средой;
• Высокая теплопроводность меди минимизирует нагрев в месте соединения;
• Прямой угол (180°) позволяет легко размещать наконечник в ограниченном пространстве;
• Готовый набор из 10 штук - удобен для бригад, снижает частоту заказов;
• Экономичный вес - легче аналогов с более толстой стенкой, уменьшает нагрузку на клеммы.

Ограничения применения

• Не применяется для одножильных проводов - возможен перегиб и разрыв жилы;
• Не предназначена для пайки - лудёное покрытие может перегреться и потерять целостность;
• Подходит только для проводов с внешним диаметром изоляции ≤4 мм - больший диаметр не войдёт в хвостовик;
• Работает только с болтами M6 - другие размеры не совместимы без переходников;
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +90C длительно - медь теряет прочность, луда начинает размягчаться.

Примеры использования

• Подключение входного кабеля к главному заземляющему контуру в щитовой;
• Присоединение фазного провода к клемме автомата или рубильника;
• Соединение проводов питания с шиной PE в распределительном устройстве;
• Монтаж цепей управления на станках с ЧПУ, где важна надёжность и ремонтопригодность;
• Установка в транспортных средствах - автобусах, троллейбусах, где есть вибрация и колебания температуры.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте клещи с регулировкой усилия - переопрессовка раздавит металл, недопрессовка - приведёт к люфту;
• Проверяйте соответствие номера наконечника (6-6-4) с данными на корпусе оборудования - часто ошибаются с диаметром отверстия;
• Храните в сухом помещении - даже лужённые наконечники могут окисляться при длительном контакте с влагой;
• Для массового монтажа используйте сразу всю упаковку - так проще контролировать качество всех соединений одним инструментом.
