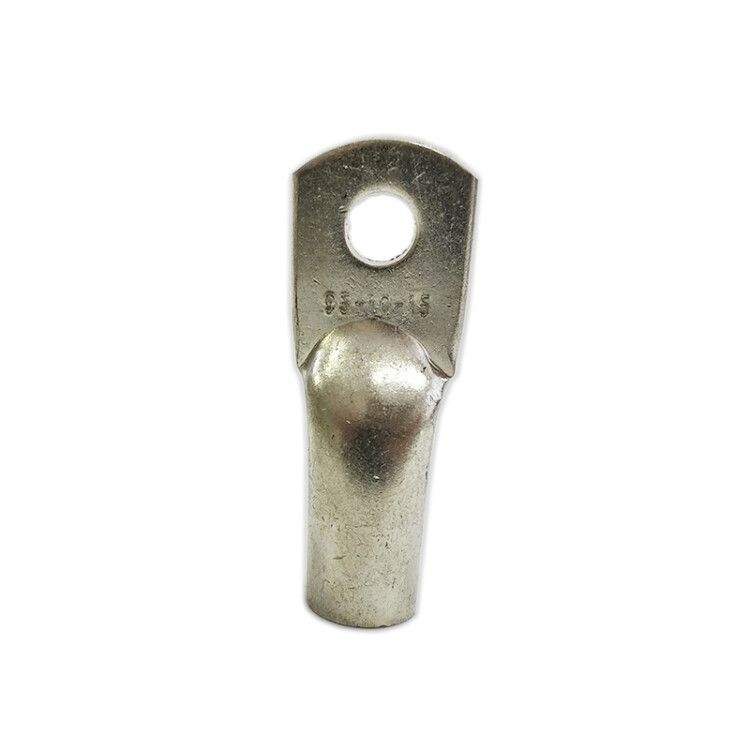

Наконечник медный лужёный ТМЛ 95-10-15 ГОСТ 7386-80 ЗЭТАРУС - zeta10638

Наконечник медный лужёный ТМЛ 95-10-15 мм - это надёжный элемент для оконцевания многожильных медных кабелей сечением 95 мм2, обеспечивающий прочное и долговечное соединение при опрессовке. Продукт производства ЗЭТАРУС (арт. zeta10638) соответствует ГОСТ 7386-80 и предназначен для работы в условиях повышенной влажности и температур до +55 C.

Назначение и область применения

Наконечник медный лужёный ТМЛ 95-10-15 мм используется для оконцевания многожильных медных проводников перед подключением к болтовым зажимам, шинам, коммутационному оборудованию. Подходит для установки в распределительных щитах, силовых пунктах, на трансформаторах, выключателях и других устройствах до 35 кВ. Особенно эффективен там, где требуется устойчивость к коррозии и высокая механическая прочность соединения.

Технические характеристики

• Номинальное сечение кабеля: 95 мм2
• Диаметр отверстия: 10 мм - совпадает с типичными болтами M10
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Покрытие: лужёный (олово-висмут) - защищает от окисления и снижает переходное сопротивление
• Тип проводника: многожильный - предотвращает расслоение жил при затяжке
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Конструкция втулки: короткая - экономит место в плотных корпусах
• Тонкий фланец: да - позволяет использовать меньшие моменты затяжки без деформации
• Количество отверстий: одно - стандартная конфигурация для большинства клемм
• Защитный покров: есть - дополнительно препятствует попаданию влаги внутрь контакта
• Климатическое исполнение: Т2 - работает при температуре от −25 C до +55 C
• Наружный диаметр кабеля: до 15 мм - подбирается под изоляцию кабеля
• Стандарт: ГОСТ 7386-80
• Цвет: серый - визуальное отличие от немедных аналогов

Совместимость и монтаж

Наконечник медный лужёный ТМЛ 95-10-15 мм монтируется исключительно способом опрессовки. Для этого необходим пресс с матрицей, подходящей под сечение 95 мм2 и диаметр отверстия 10 мм. После опрессовки контакт становится герметичным и механически недоступным для разъединения. Убедитесь, что диаметр жилы кабеля полностью заполняет втулку - перегрузка или слабая посадка снижают надёжность. Не используйте плоскогубцы или ударные инструменты - они повредят металл и нарушают электроконтакт.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и требования к качеству лужёных наконечников. Климатическое исполнение Т2 гарантирует работу в помещениях с нормальной влажностью и без агрессивных сред. Лужёное покрытие снижает риск электрохимической коррозии при контакте с алюминием или другими металлами. Сертифицирован для применения в системах до 35 кВ.

Преимущества

• Лужёное покрытие увеличивает срок службы контакта в условиях влажности и колебаний температуры
• Короткая втулка и тонкий фланец позволяют использовать в ограниченном пространстве
• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Совместимость с широким спектром болтовых зажимов благодаря стандартному диаметру 10 мм
• Медь М2 обеспечивает минимальное переходное сопротивление и высокую теплопроводность

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря жил при опрессовке
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя покрытие защищает, сама конструкция не является герметичной
• Не допускается использование с алюминиевыми кабелями - различие коэффициентов расширения вызывает микротрещины
• Не подходит для частых демонтажей - опрессованное соединение не восстанавливаемо
• Максимальный диаметр кабеля - 15 мм; более толстая изоляция не войдёт в втулку

Примеры использования

• Подключение мощных двигателей на промышленных станках
• Присоединение кабелей к шинам в распределительных щитах 10/0,4 кВ
• Соединение заземляющих проводников в подстанциях
• Монтаж силовых кабелей на трансформаторах и реакторах
• Обустройство цепей управления в энергоёмком оборудовании

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия наконечника и болта - 10 мм требует именно M10
• Выбирайте пресс с матрицей, указанной для сечений 90–100 мм2 - точное соответствие исключает трещины
• Не забудьте удалить изоляцию точно на длину втулки - лишняя изоляция внутри снижает качество контакта
• После опрессовки осмотрите соединение: нет ли трещин, перекосов или выпирания металла
• При работе в агрессивной среде (например, химпроизводства) дополнительно смажьте контакт специальной пастой типа “Контактол”
• Артикул zeta10638 - один из самых распространённых в линейке ЗЭТАРУС; всегда сверяйте номер на упаковке
