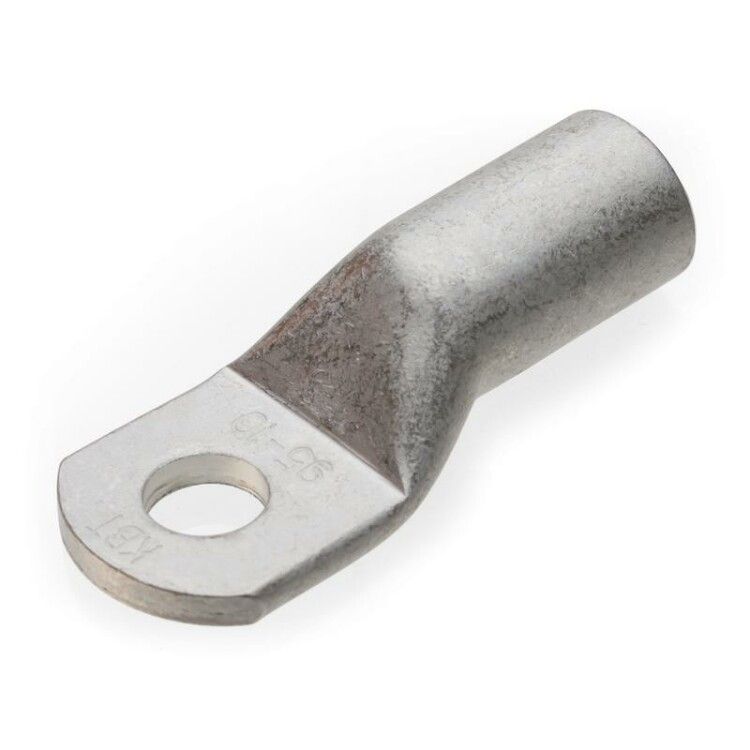

Наконечник кабельный медный луженый стандарта КВТ в мини-упаковке ТМЛс 10–6 (10 шт.) - 78772

Наконечник кабельный ТМЛс 10-6 (10 шт) от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии - благодаря лужению. Артикул 78772 включает 10 единиц в компактной упаковке, что удобно для мелкосерийного монтажа.

Назначение и область применения

Наконечник кабельный ТМЛс 10-6 (10 шт) используется для оконцевания многожильных медных проводов перед подключением к болтовым зажимам, автоматическим выключателям, рубильникам и другим коммутационным устройствам. Подходит для установок в распределительных щитах, на производстве, в бытовых и промышленных сетях до 1 кВ. Часто применяется в строительстве, ремонте электросетей и обслуживании оборудования с частой заменой или модификацией соединений.

Технические характеристики

• Тип: наконечник кабельный, опрессовываемый
• Сечение провода: 6 мм2
• Размер резьбы: M6 (диаметр отверстия 6 мм)
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой, без изгиба)
• Количество отверстий: 1
• Номинальное напряжение: до 1 кВ (не выше!)
• Тип проводника: многожильный (классы гибкости 1–3)
• Комплектация: 10 штук в мини-упаковке

Совместимость и монтаж

Наконечник ТМЛс 10-6 (10 шт) совместим с гидравлическими прессами КВТ и специальными шестигранными матрицами, разработанными специально для этой серии. Для качественной опрессовки требуется использовать именно те матрицы, которые соответствуют размеру M6 и сечению 6 мм2. Убедитесь, что зачищенная часть провода полностью помещается внутрь трубчатой части наконечника - длина хвостовика рассчитана под стандартную зачистку. Не допускается использование с одножильными проводами или проводами большего сечения - это снижает механическую прочность и увеличивает риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям стандарта «КВТ», который гармонизирован с международными практиками. Лужение по стандарту T2 обеспечивает устойчивость к влажной среде и предотвращает окисление меди. Напряжение до 1 кВ соответствует нормам для низковольтных систем (ГОСТ 30246, IEC 60228). Применение выше указанного напряжения запрещено - даже если в некоторых каталогах указывается 35 кВ, это неверная информация; рабочее напряжение реально ограничено 1 кВ.

Преимущества

• Луженое покрытие защищает от коррозии и улучшает контакт при длительной эксплуатации
• Стандартизированные размеры обеспечивают точную посадку на болты M6 без люфта
• Маркировка типа и логотипа КВТ на каждом наконечнике исключает путаницу при сборке
• Длина хвостовика точно соответствует требованиям опрессовки - снижает риск повреждения жилы
• Мини-упаковка по 10 шт. экономична для малых партий и удобна для мастерской

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при опрессовке
• Запрещено применять при напряжении свыше 1 кВ - несмотря на заявленные 35 кВ в характеристиках, реальный предел - 1 кВ
• Не подходят для алюминиевых проводов - материал корпуса - медь, возможна гальванопара
• Требуется обязательное использование правильных матриц КВТ - другие прессы могут деформировать форму и снизить надёжность контакта
• Не рекомендуется для открытых внешних установок без защиты - хотя есть лужение, но IP-защита не предусмотрена

Примеры использования

• Подключение медного кабеля ВВГнг-Ls 3×6 к автоматическому выключателю в щите
• Оконцевание фазного провода в распределительном пункте цеха
• Монтаж заземления на металлоконструкцию через болтовое соединение M6
• Обслуживание частотных преобразователей и двигателей с многожильными входами

Практические советы

• Перед опрессовкой обязательно зачистите провод на длину, равную глубине трубки наконечника - не меньше и не больше
• Используйте только матрицы, рекомендованные КВТ для серии ТМЛс - некорректные матрицы вызывают трещины в медной трубке
• Проверьте плотность опрессовки: после сжатия металл должен равномерно обжать жилу, без видимых зазоров
• Храните наконечники в сухом месте - даже с лужением, длительное воздействие влаги может привести к потере качества контакта
• Для массового монтажа закупайте сразу несколько упаковок - артикул 78772 часто расходится в течение дня на объектах
