Наконечник цилиндрический с изолир.фланцем (вилка), 2,5-6мм.кв. | 2C96P DKC ДКС

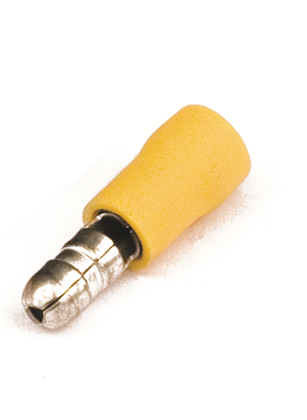

Наконечник цилиндрический с изолированным фланцем (вилка) 2,5–6 мм² РШИп, QUADRO, DKC предназначен для надёжного соединения медных проводов сечением 2,5–6 мм² в электрических цепях переменного и постоянного тока. Благодаря изолированному фланцу и лужёной меди он устойчив к коррозии и безопасен при работе под напряжением до 600 В.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммным колодкам, разъёмам или болтовым зажимам. Подходит для установки на оборудовании, где требуется быстрое и безопасное подключение: панели управления, силовые щиты, станки, конвейеры, системы автоматизации. Применяется там, где важна защита от случайного прикосновения к токоведущим частям — благодаря изолированному фланцу.

Технические характеристики

• Номинальное сечение провода: 2,5–6 мм²
• Диаметр контактного отверстия: 5 мм
• Максимальный рабочий ток: 24 А
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Тип исполнения: штекер (папа) — выступающий штырь
• Фланец: изолированный, вилочный тип
• Диаметр под болт: 5 мм
• Рабочее напряжение: до 600 В

Совместимость и монтаж

Наконечник совместим с клеммами и разъёмами, рассчитанными на круглый штырь диаметром 5 мм. Для монтажа зачищается провод на длину, соответствующую глубине гильзы наконечника, после чего он вставляется в трубчатую часть и обжимается специальным инструментом. Обжим должен быть плотным — без люфта между проводом и металлической частью. Изолированный фланец предотвращает замыкание на корпус при установке на болт M5. Убедитесь, что используемый обжимной инструмент подходит для сечений 2,5–6 мм² и типа RSHIp.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим повреждениям и воздействию масла. Лужёное покрытие снижает риск окисления контакта, особенно в условиях повышенной влажности. Наконечник соответствует требованиям к безопасности для электроустановок до 600 В. Однако не предназначен для работы в средах с высокой температурой выше +85 °C — ПВХ теряет прочность при перегреве.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при монтаже на болт
• Лужёная медь увеличивает срок службы контакта, особенно в агрессивной среде
• Ярко-жёлтый цвет изоляции позволяет легко идентифицировать наконечник в панели
• Универсальное сечение 2,5–6 мм² уменьшает необходимость хранить несколько типов
• Стандартный диаметр 5 мм обеспечивает совместимость с большинством промышленных клемм

Ограничения применения

• Не применяется для алюминиевых проводов — материал контакта рассчитан только на медь
• Не рекомендован для эксплуатации при температурах свыше +85 °C — изоляция деформируется
• Не предназначен для частых подключений/отключений — не является быстросъёмным разъёмом
• Не использовать в условиях постоянного погружения в воду — IP-класс защиты не указан и не гарантируется

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов питания с клеммами частотных преобразователей
• Заводка проводов в клеммы контроллеров PLC с болтовыми зажимами M5
• Обжим проводов в системах автоматизации на заводах, где важно избежать открытых токоведущих элементов

Практические советы

• Перед обжимом проверьте соответствие сечения провода — слишком тонкий провод может выпасть, слишком толстый — повредить гильзу
• Используйте обжимной клещи с матрицей для RSHIp и сечения 2,5–6 мм²; некорректный инструмент снижает надёжность контакта
• После монтажа потяните за провод — если наконечник не сдвигается, обжим выполнен правильно
• При использовании на болте M5 убедитесь, что шайба не перекрывает изоляцию фланца — это сохранит защитную функцию
• Храните наконечники в сухом месте — даже лужёная медь может окисляться при длительном воздействии влаги
