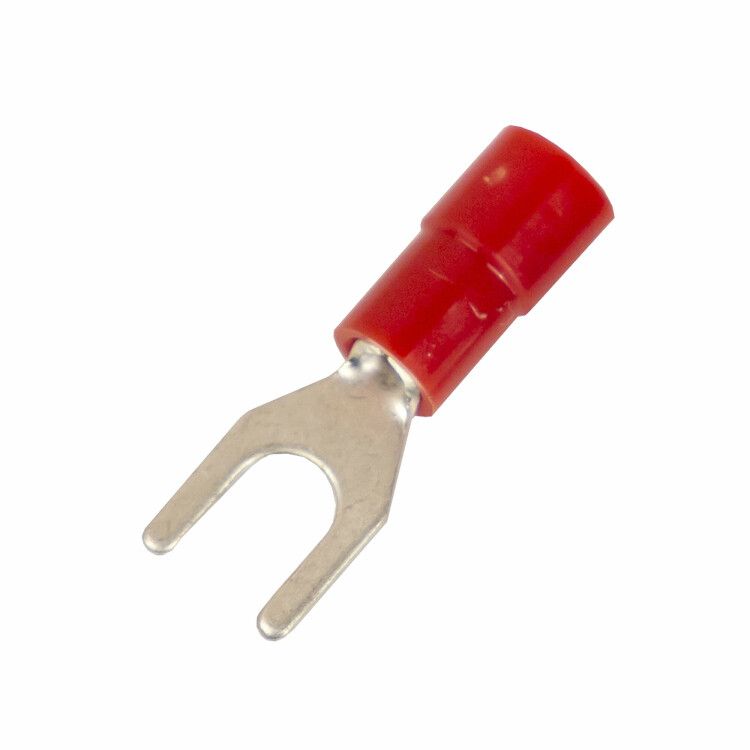

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 0.25-1.5кв.мм М4 d4.3мм (НВИ) (уп.100шт) DKC 2A14P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид НВИ от DKC (арт. 2a14p-ee-pa) предназначен для надежного оконцевания медных жил сечением 0,5–1,5 мм2 в электрических соединениях переменного и постоянного тока до 600 В. Его уникальная конструкция с легким вводом жилы и изолированным фланцем упрощает монтаж и повышает безопасность при работе под напряжением.

Назначение и область применения

Наконечник вилочный НВИ используется для создания быстроразъемных соединений между проводами и болтовыми клеммами. Подходит для установки на устройствах с метрической резьбой M4 - например, на автоматических выключателях, контакторах, распределительных щитах, силовых модулях и оборудовании управления. Применяется в промышленной автоматике, станках, системах освещения и других областях, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия: 4,3 мм - совместим с болтами M4
• Номинальный ток: 19 А
• Максимальное напряжение: 600 В
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• Фланец: изолированный, предотвращает случайное замыкание
• Поддерживает лакированную изоляцию жил

Совместимость и монтаж

Наконечник вилочный НВИ совместим с любыми болтами и шпильками диаметром 4,3 мм (эквивалент 1/8 дюйма). Для монтажа необходимо использовать пресс-клещи с матрицей, подходящей для сечения 0,5–1,5 мм2. Обжим выполняют на гильзе, не затрагивая изоляционный фланец. Благодаря внутренним зазубринам на контактной трубке достигается высокая механическая прочность и низкое переходное сопротивление. Установка возможна даже на жилы с лаковым покрытием - они не требуют предварительной зачистки.

Безопасность и стандарты

Изоляция выполнена из самозатухающего полиамида, обеспечивающего электроизоляцию и термостойкость. Фланец полностью закрывает металлическую часть контакта, исключая риск прикосновения к токоведущим элементам во время работы. Соответствие стандарту DIN гарантирует соответствие европейским требованиям к безопасности и качеству исполнения. Луженое покрытие снижает риск окисления и продлевает срок службы в условиях повышенной влажности.

Преимущества

• Уникальная форма раструба EasyEnter позволяет легко ввести многожильную медную жилу без ее перелома или повреждения
• Проклеенный фланец дополнительно фиксирует изоляцию и препятствует её смещению при обжиме
• Изолированный фланец исключает необходимость в дополнительных изоляционных колпачках
• Легкий демонтаж благодаря вилочной форме - можно быстро отсоединить без инструментов
• Подходит для защиты от натяжения - идеально для мобильных или вибрационных систем

Ограничения применения

Не применяется для жил сечением менее 0,5 мм2 или более 1,5 мм2 - это снижает надежность обжима и может вызвать нагрев. Не рекомендован для использования в условиях постоянного механического воздействия или вибраций выше нормы без дополнительной фиксации провода. Не предназначен для внешней установки без корпуса - хотя изоляция IP-защиты не указана, она не рассчитана на прямое попадание воды или пыли.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение катушек контакторов и реле с сетью питания
• Электрооборудование станков с ЧПУ - там, где часто меняются кабели
• Системы конвейеров и автоматизации с частым сервисным обслуживанием
• Осветительные системы с управляемыми группами светильников

Практические советы

• Перед обжимом проверьте, что жила полностью вошла в гильзу - край должен быть заподлицо с началом изоляции
• Используйте только инструмент с правильной матрицей для сечения 0,5–1,5 мм2 - некорректный обжим приведёт к плохому контакту
• При использовании на шпильках 1/8 дюйма убедитесь, что диаметр шайбы не меньше 4,3 мм - иначе будет проскальзывание
• Для многожильных проводов слегка скрутите жилы перед введением - это повысит надежность обжима
• Проверяйте герметичность соединения после сборки - особенно в помещениях с высокой влажностью
